一种触摸式阴极保护测试桩的制作方法

本发明涉及阴极保护技术领域，具体地说，涉及一种阴极保护测试桩。

背景技术：

目前国内外所有钢质构筑物的腐蚀防护手段中，除了涂层，多采用阴极保护和涂层的联合保护。阴极保护在钢质构筑物的运行防护方面起着重要的作用。实施了阴极保护的钢制构筑物一般会根据情况设有不同类型的监测点，而测试桩则是一种专门用于进行钢质构筑物阴极保护监测点处参数测试的附属设备，其主要用于进行阴极保护有效性测试时各种参数的测量。根据测量项目的不同，测试桩处的接线柱可以从1点位到8点位不等，目前行业现场上应用的从材料选择上来说可分为钢质测试桩、玻璃钢和水泥测试桩，钢质的易丢失、且随着时间的推移也易被腐蚀，玻璃钢材质强度低，易风化，无论是哪种类型的测试桩，它们的构成大致都包含桩体、基座、接线板和保护罩门和铭牌等几个主要部分。普通钢制测试桩易丢失且存在腐蚀严重等现象，几年前应用到现场的现在再看几乎所有的门都已腐烂或与桩体分离丢失，玻璃钢材质存在结构强度低，且在大自然条件下易出现风化现象，水泥测试桩由于受到制作工艺的影响，预留的螺栓在铸造的过程中尺寸上难免发生些轻微的跑偏，以至于现场在安装测试桩保护罩门的过程中，常常由于尺寸的不匹配造成安装不合格或根本安装不上。

技术实现要素：

针对以上存在的问题，本实用新型提供一种触摸式阴极保护桩，解决阴极保护现场，带保护罩门的测试桩由于材质或尺寸等的原因，造成的或拆卸比较繁琐、或完好性存留时间较短等等的各种不便，像手机一样从翻盖向触摸过度，取缔原来由桩体腔部穿线引到接线柱处，同时在接线柱处设置保护罩门的结构模式，转变成将线缆和接线板直接铸造在水泥桩体里面，只留接线柱顶端凸出漏在桩体水平面的表面。

本实用新型的技术方案如下：

一种触摸式阴极保护测试桩，包括桩体、接线板、接线柱、钢筋骨架、线缆和固定棍，所述接线板与接线柱连接，接线板固定于钢筋骨架上，所述线缆与接线板连接，所述线缆、钢筋骨架和接线板预浇筑在桩体中心，所述接线柱顶端露在桩体水平面表面，固定棍将桩体固定于地面。

所述接线板焊接在钢筋骨架上；线缆通过铜接线鼻子和螺栓螺母方式固定在接线板上，线缆从桩体底部或侧部伸出，且预留至少400mm；所述桩体底部预留过膛孔，用于固定棍固定桩体用，所述过膛孔与桩体轴垂直。

所述过膛孔至少两个，距桩体底部200-400mm位置。

所述线缆用于与阴极保护附属产品相连接。

所述露在桩体表面的接线柱和预埋在桩体中线缆的数量根据测试桩的类型不同而不同，通用的可以考虑设置三个，可将其定义为与钢质构筑物的连接点、与参比电极的连接点和与测试试片的连接点(强制电流模式)或与钢质构筑物的连接点、与参比的连接点和与牺牲阳极的连接点(牺牲阳极模式)，需要跨接的点都在预浇筑到桩体前的接线板上面完成。

本发明的有益效果是：本实用新型提供的触摸式阴极保护测试桩，在不影响测试桩应具备的功能的前提下，取消了测试桩上携带的面板，一方面便捷了现场的施工和频繁检测的操作，另一方面防止了由于腐蚀或破坏，造成门破损或丢失后给测试桩造成的缺憾不完整。

附图说明

本实用新型包括以下附图，所示内容分别是：

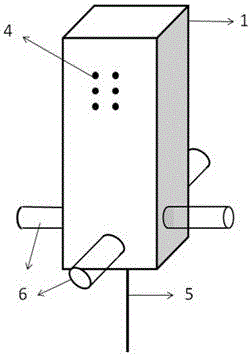

图1是本实用新型触摸式阴极保护测试桩的透视图；

图2是本实用新型触摸式阴极保护测试桩的外观图；

图3是本实用新型触摸式阴极保护测试桩的外观图。

图中标记为：

1-桩体 2-钢筋骨架 3-接线板

4-接线柱 5-线缆 6-固定棍

具体实施方式

下面对照图1，通过实施例的描述，对本实用新型的具体实施方式作进一步详细的说明，目的是帮助本领域的技术人员对本实用新型的构思、技术方案有更完整、准确和深入的理解，并有助于其实施。

如图1所示，一种触摸式阴极保护测试桩，包括桩体1、钢筋骨架2、接线板3、接线柱4、线缆5、固定棍6，预制1200mm*120mm*120mm的钢骨架2，120mm*100m m大小的六孔接线板3通过焊接的方式将接线板对角两个孔的螺栓与钢骨架2固定在一起，测试功能需要的线缆通过铜接线鼻子和螺栓螺母的方式固定在接线板3上，之后将钢骨架2、接线板3和线缆5预浇筑在1200*140*140mm的桩体1中心，桩体1距底部400mm处预留两个直径为45mm的过膛孔，与桩体轴垂直，与地面平行，后脱模方式浇筑好后，定制两根φ40的固定棍6，留作后续现场施工时的桩体固定，整个桩体制作完成后，测试桩的底部预留有200mm的线缆头，测试桩的表面只露出相应测试功能接线柱的头，感觉上就像把手机的按键改造成了触摸点一样。

接线板螺栓、螺母采用耐腐蚀铜，线缆和接线板的连接和为实现某些功能的跨接都在接线板上实现，在桩体的水平表面凸出相应功能的接线柱，线缆另一端从水泥桩体的底部/侧部预留出40mm左右，将来通过铜接线管与相应的钢质金属构筑物和不同类型的阴极保护附属产品相连接。测试桩的埋设固定方式，通过在水泥桩体底部预留过膛孔，过膛孔中插入如图1设计的固定棍，随桩体一同埋入地下。这样的固定方式既能增加桩体向上拉拽的阻力，又能通过减轻测试桩的质量来方便现场的搬抬。

图2、图3为触摸式阴极测试桩的外观图，桩体可为圆柱体，也可为长方体。
