一种防护系数高的淬火设备的制作方法

本实用新型属于淬火技术领域，具体涉及一种防护系数高的淬火设备。

背景技术：

淬火工艺主要用于钢件，常用的钢在加热到临界温度以上时，原有在室温下的组织将全部或大部转变为奥氏体，随后将钢浸入水或油中快速冷却，奥氏体即转变为马氏体，与钢中其他组织相比，马氏体硬度最高，钢淬火的目的就是为了使它的组织全部或大部转变为马氏体，获得高硬度，然后在适当温度下回火，使工件具有预期的性能。

现有的淬火设备内部电路线路比较乱，没有很好地进行整理，当内部需要维修时，因为线路都在箱体的内部，维修起来不够方便；现有的淬火设备显示屏没有任何的保护装置进行保护，有时不小心会磕碰到显示屏，会造成不必要的损失；现有的淬火设备移动起来不方便，为此我们提出一种防护系数高的淬火设备。

技术实现要素：

本实用新型的目的在于提供一种防护系数高的淬火设备，以解决上述背景技术中提出的现有的淬火设备内部电路线路比较乱，没有很好地进行整理，当内部需要维修时，因为线路都在箱体的内部，维修起来不够方便；现有的淬火设备显示屏没有任何的保护装置进行保护，有时不小心会磕碰到显示屏，会造成不必要的损失；现有的淬火设备移动起来不方便的问题。

为实现上述目的，本实用新型提供如下技术方案：一种防护系数高的淬火设备，包括箱体，所述箱体的内部设置有线路收纳盒，所述线路收纳盒的周围设置有线路收纳盒移动壳，所述线路收纳盒移动壳焊接连接于箱体的内表面，所述线路收纳盒的一端设置有移动轴，所述线路收纳盒的另一端设置有拉绳，所述线路收纳盒移动壳的一端两侧设置有滑槽，所述移动轴穿过滑槽，所述线路收纳盒与线路收纳盒移动壳通过移动轴进行固定连接，所述移动轴的两端设置有移动轴螺丝。

优选的，所述箱体下端内部设置有移动轮，所述移动轮的上端设置有螺纹柱，所述移动轮与螺纹柱通过焊接进行固定连接，所述箱体的一端下外表面设置有伸缩摇把，所述伸缩摇把的中端转轴设置有齿轮，所述螺纹柱的上端设置有齿轮，所述螺纹柱与齿轮通过咬合连接进行固定连接。

优选的，所述箱体的上端正外表面设置有显示屏，所述显示屏的上端设置有转轴固定块，所述转轴固定块的另一端焊接连接于转轴，所述转轴的两端设置有转轴螺丝，所述显示屏的周围设置有保护壳，所述保护壳的两侧设置有小孔，所述转轴穿过小孔，所述转轴与保护壳通过转轴螺丝进行固定连接。

优选的，所述转轴固定块与箱体通过焊接进行连接，所述保护壳的两侧设置有小孔，所述转轴穿过小孔，所述转轴与保护壳通过转轴螺丝进行固定连接。

优选的，所述箱体的下端正外表面设置有感应加热线圈连接口，所述感应加热线圈连接口的一端设置有感应加热线圈，所述箱体的一端外表面设置有箱门，所述箱门的一端外表面设置有门把手。

与现有技术相比，本实用新型的有益效果是：通过在箱体的内部设置有线路归纳盒和移动装置，当内部线路出现故障时可以打开箱体旁边的箱门，拉出线路归纳盒，方便维修内部的线路；通过在显示屏的周围设置了保护壳，保护壳可以在不使用显示屏时，保证显示屏不会不小心造成损害；通过在箱体的下端内部设置有带伸缩的移动轮，可以方便淬火设备的移动，并且带有伸缩功能，在移动过后可以收起移动轮，保持机器的一个稳定站立。

附图说明

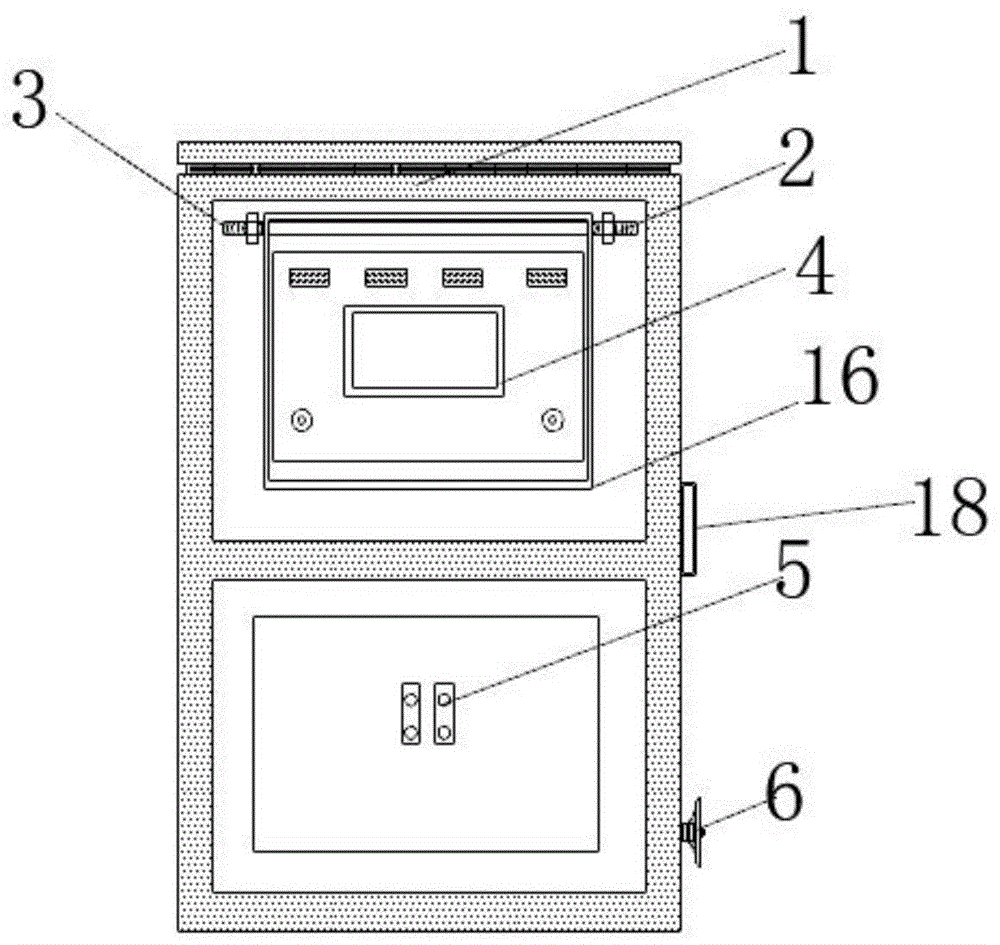

图1为本实用新型的结构示意图；

图2为本实用新型的收纳盒拉伸装置正面结构示意图；

图3为本实用新型的收纳盒拉伸装置俯视结构示意图；

图4为本实用新型的收纳盒拉伸装置侧视结构示意图；

图5为本实用新型的移动轮伸缩装置侧视局部结构示意图；

图6为本实用新型的移动轮伸缩装置俯视局部结构示意图；

图7为本实用新型的保护壳装置正面结构示意图；

图8为本实用新型的保护壳固定装置结构示意图

图中：1、箱体；2、转轴；3、转轴螺丝；4、显示屏；5、感应加热线圈连接口；6、伸缩摇把；7、线路收纳盒移动壳；8、线路收纳盒；9、拉绳；10、移动轴；11、移动轴螺丝；12、滑槽；13、螺纹柱；14、移动轮；15、齿轮；16、保护壳；17、转轴固定块；18、门把手。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-图8，本实用新型提供一种技术方案：一种防护系数高的淬火设备，包括箱体1，箱体1的内部设置有线路收纳盒8，线路收纳盒8的周围设置有线路收纳盒移动壳7，线路收纳盒移动壳7焊接连接于箱体1的内表面，线路收纳盒8的一端设置有移动轴10，线路收纳盒8的另一端设置有拉绳9，线路收纳盒移动壳7的一端两侧设置有滑槽12，移动轴10穿过滑槽12，线路收纳盒8与线路收纳盒移动壳7通过移动轴10进行固定连接，移动轴10的两端设置有移动轴螺丝11。

为了方便淬火设备在移动之后可以收回移动轮14，保持设备的稳定站立，本实施例中，优选的，箱体1下端内部设置有移动轮14，移动轮14的上端设置有螺纹柱13，移动轮14与螺纹柱13通过焊接进行固定连接，箱体1的一端下外表面设置有伸缩摇把6，伸缩摇把6的中端转轴设置有齿轮15，螺纹柱13的上端设置有齿轮15，螺纹柱13与齿轮15通过咬合连接进行固定连接。

为了保护显示屏4不受损害，本实施例中，优选的，箱体1的上端正外表面设置有显示屏4，显示屏4的上端设置有转轴固定块17，转轴固定块17的另一端焊接连接有转轴2，转轴2的两端设置有转轴螺丝3，显示屏4的周围设置有保护壳16，保护壳16的两侧设置有小孔，转轴2穿过小孔，转轴2与保护壳16通过转轴螺丝3进行固定连接。

为了保护壳16可以完成固定，本实施例中，优选的，转轴固定块17与箱体1通过焊接进行连接，保护壳16的两侧设置有小孔，转轴2穿过小孔，转轴2与保护壳16通过转轴螺丝3进行固定连接。

为了设备可以正常淬火和方便收纳盒伸缩装置的使用，本实施例中，优选的，箱体1的下端正外表面设置有感应加热线圈连接口5，感应加热线圈连接口5的一端设置有感应加热线圈，箱体1的一端外表面设置有箱门，箱门的一端外表面设置有门把手18。

本实用新型的工作原理及使用流程：本实用新型安装好过后，首先检查本实用新型的安装固定以及安全防护，当机器内部出现故障，需要检查和维修时，因为在箱体1的内部设置有线路收纳盒8，线路收纳盒8的周围设置有线路收纳盒移动壳7，且线路收纳盒移动壳7的两侧外表面设置有滑槽12，线路收纳盒8的一端焊接连接有移动轴10，然后线路收纳盒8和线路收纳盒移动壳7通过移动轴10进行固定连接，线路收纳盒8的另一端设置有拉绳9，所以检查和维修内部线路时，可以打开箱体1一端的箱门，然后拉动拉绳9，这时就可以利用滑槽12给线路收纳盒8进行拉伸，然后把线路收纳盒8拉伸到箱体1外，方便检查内部的线路，待检查维修完成后，再次收起线路收纳盒8，关闭箱门即可；当需要给设备进行移动时，转动伸缩摇把6，伸缩摇把6中端转轴上的齿轮15会带动螺纹柱13进行上下移动，当顺时针转动伸缩摇把6时，螺纹柱13会往下移动，随之带动与其焊接的移动轮14往下移动，当移动轮14超出箱体1的下端外表面，这时就可以推动淬火设备进行移动；显示屏4的保护装置在使用的时候，因为在保护壳16的两侧设置有小孔，转轴2又穿过小孔，且在转轴2的两端还设置了转轴螺丝3，又设置了转轴固定块17对转轴2进行固定，所以此时保护壳16可以通过转轴2进行上下转动，所以当显示屏4使用过后，可以转松转轴螺丝3，放下保护壳16，完全盖住显示屏4，就可以避免显示屏4在移动时磕碰到；这样就完成了对本实用新型的使用过程，本实用新型结构简单，使用安全方便。
