一种带推拉功能的角磨机支架的制作方法

本实用新型属于机械设备的技术领域，具体涉及一种带推拉功能的角磨机支架。

背景技术：

角磨机，也就是研磨机或盘磨机，是一种利用玻璃钢切削和打磨的手提式电动工具，用于切割、研磨及刷磨金属与石材等，其主要工作原理是利用高速旋转的薄片砂轮以及橡胶砂轮、钢丝轮等部件实现对金属构件进行磨削、切削、除锈、磨光加工等，在木工、瓦工、电焊工等工作相关的领域都常常用到。

由于角磨机在打磨等工作过程中会发生震动，直接手持会影响打磨准确性，影响打磨效果造成断裂或过渡磨削，同时也存在操作的不安全性。因此角磨机需要通过支架来实现固定，但传统的角磨机支架拆装复杂，可调节性差。

因此，需要对支架结构进行研究改进。

技术实现要素：

本实用新型的目的是为了解决目前角磨机支架不可调节的问题，提供一种带推拉功能的角磨机支架。

为了达到上述实用新型目的，本实用新型采用以下技术方案：

一种带推拉功能的角磨机支架，包括底座和支架，其特征在于，还包括一推拉机构，所述推拉机构安装于所述底座上，所述推拉机构的活动件与所述支架连接，所述活动件做直线运动带动所述支架移动实现推拉。

进一步的，所述推拉机构包括作为活动件的滑杆和直线轴承，所述滑杆的一端与所述支架连接；所述直线轴承安装在所述底座上，所述滑杆在直线轴承上滑动带动所述支架移动。

更进一步的，所述推拉机构还包括滑杆座，所述滑杆座安装在所述底座上，所述滑杆座上设有所述直线轴承。

更进一步的，所述直线轴承为4个，任意两个设于同一直线上且相互之间通过隔套隔开；所述滑杆为两根，任意一根滑杆穿过位于同一直线上的两个直线轴承。通过多个对称设计，提高整机在使用过程中的稳定性。

更进一步的，所述推拉机构还包括锁定旋钮，所述滑杆座上开有螺纹孔，所述隔套一侧开口，所述锁定旋钮穿过螺纹孔、穿过隔套的开口与所述滑杆顶触实现滑杆锁紧。通过隔套设有开口，滑杆座上设有螺纹孔，锁定旋钮从螺纹孔伸入，进而穿过隔套开口锁紧滑杆，使滑杆固定在滑杆座上，实现推拉机构的固定。

更进一步的，还包括支架固定座，所述支架设于所述支架固定座上，所述滑杆的一端与所述支架固定座连接。

更进一步的，还包括一弹簧，所述支架的一端与支架固定座转动连接的同时还与所述弹簧一端连接，所述弹簧另一端与所述支架固定座连接。在所述支架相对于所述支架固定座做往复转动过程中，弹簧两端分别连接支架、支架固定座这两个部件对支架起限位作用。

进一步的，还包括固定机构，所述固定机构包括依次设于同一轴线上的定钳口、动钳口丝杆及丝杆固定座，所述定钳口、丝杆固定座都安装于所述底座上；

所述丝杆一端穿过所述丝杆固定座，且能在丝杆固定座上前后滑动；

所述丝杆另一端连接动钳口，丝杆前后滑动带动动钳口靠近或远离定钳口。

进一步的，还包括防护罩，所述防护罩设于所述固定机构及支架之间。

进一步的，所述支架两侧对称设有一用于安装角磨机的安装杆；或，所述支架上侧设有手柄。

本实用新型与现有技术相比，有益效果是：本角磨机支架实现了支架的推拉，有效调整支架位置；通过固定机构的设置，能快速装夹工件，根据待加工零件大小进行调整，固定零件位置；防护罩的设置，使得工作时在角磨机切割片和操作人员之间形成一道防护；本角磨机支架结构简单，可调度高，使用更灵活安全。

附图说明

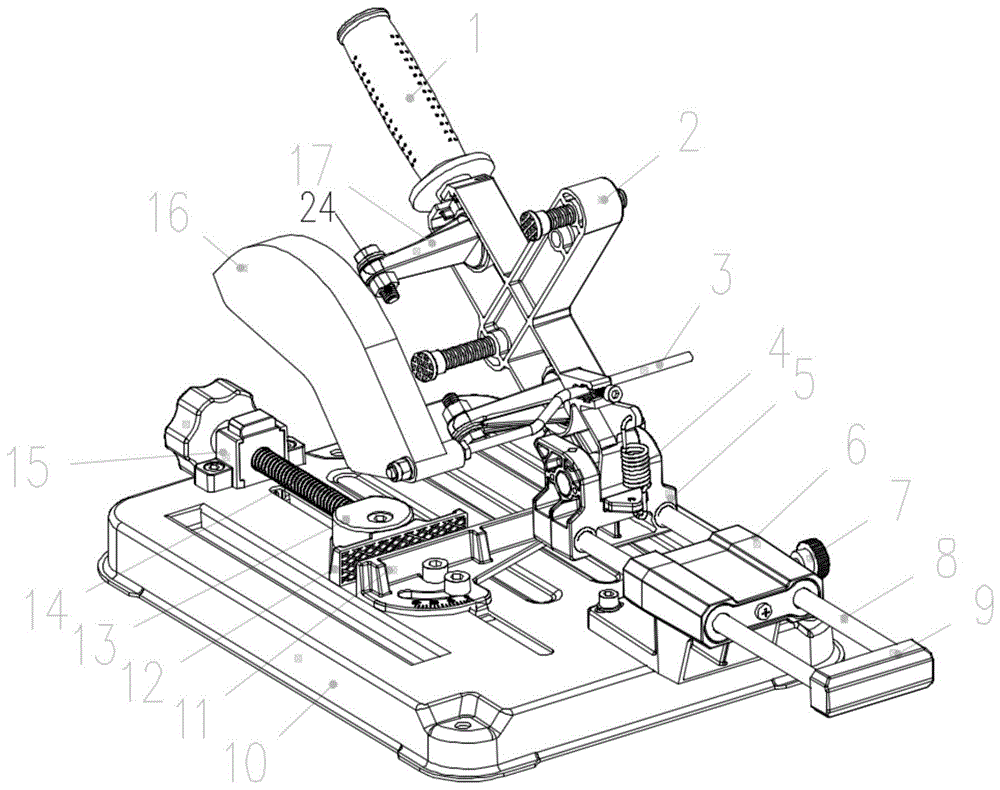

图1是角磨机支架的立体结构示意图；

图2是图1的侧面局部剖视结构示意图；

图3是图1的局部结构的剖面示意图；

图4是图1的侧面结构示意图；

图5是图1的局部结构的剖面示意图。

图中：手柄1，支架2，护罩支撑杆3，弹簧4，支架固定座5，滑竿座6，锁紧旋钮7，滑杆8，滑杆盖9，底座10，定钳口11，动钳口12，丝杆活动座13，丝杆14，丝杆固定座15，防护罩16，安装杆17，紧定螺钉18，轴承压盖19，隔套20，直线轴承21，十字螺钉22，长腰孔23，螺栓24。

具体实施方式

下面通过具体实施例对本实用新型的技术方案作进一步描述说明。

本实施例涉及一种带推拉功能的角磨机支架，如图1及图2所示，包括底座10、支架2及推拉机构，所述推拉机构安装于所述底/10上，所述推拉机构的活动件与所述支架10连接，所述活动件做直线运动带动所述支架10移动实现推拉。

优选的，一种推拉机构包括滑杆8和直线轴承21，滑杆8即为活动件，该滑杆8的一端与所述支架5连接；所述直线轴承21安装在所述底座10上，所述滑杆在直线轴承上滑动带动所述支架移动。滑杆8通过直线轴承21可实现前后滑动从而实现角磨机支架的推拉功能。

具体的，所述直线轴承21安装在所述底座10上通过推拉机构的滑杆座6实现，所述滑杆座6安装在所述底座10上，所述滑杆座6上设有所述直线轴承21。

优选的，如图2所示，为了进一步固定直线轴承，在直线轴承两端用轴承压盖19固定，即直线轴承21靠近滑杆座6外表面的两侧。

优选的，如图2和图5所示，将直线轴承21设置为4个，滑杆8设置为平行设置的两根，任意两个直线轴承21设于同一直线上且相互之间通过隔套20隔开，两个直线轴承21为一组平行设置，两组直线轴承与两个滑杆位置对应；任意一根滑杆8穿过位于同一直线上的两个直线轴承。

为了提高安装牢固度，本角磨机支架还包括支架固定座5，所述支架2设于所述支架固定座5上，所述滑杆8的一端与所述支架固定座5进行固定。具体的，在所述支架固定座5与所述滑杆8一端通过螺钉进行固定，优选十字螺钉22。

优选的，在本实施例中滑杆8穿过直线轴承21后，滑杆8两端分别连接滑杆盖9和支架固定座5；滑杆5和滑杆盖9用紧定螺钉18连接固定。

本实施例的推拉机构还包括锁定旋钮7，如图3，所述滑杆座6上开有螺纹孔，所述隔套20一侧开口，所述锁定旋钮7穿过螺纹孔、穿过隔套20的开口与所述滑杆8顶触实现滑杆锁紧。锁定旋钮可穿过隔套开口锁紧滑杆，使滑杆固定在滑杆座上，实现推拉机构的固定。

更进一步的，还包括一弹簧4，所述支架的2一端与支架固定座5转动连接的同时还与所述弹簧4一端连接，弹簧4另一端勾住支架固定座22。具体的设置为，所述弹簧4两端分别勾住支架4上的安装孔、支架固定座22上的安装孔。弹簧设置的目的是为了在支架2相对于支架固定座5做往复转动过程中，也就是支架2上下移动带动固定在支架上的角磨机进行磨削过程中，对支架2进行有效的限位。

本实施例的角磨机支架还包括一固定机构，所述固定机构包括依次设于同一轴线上的定钳口11、动钳口12、丝杆14及丝杆固定座15，所述定钳口11、丝杆固定座15都安装于所述底座10上；所述丝杆14一端穿过所述丝杆固定座15，且能在丝杆固定座上前后滑动；所述丝杆14另一端连接动钳口12，丝杆滑动带动动钳口12靠近或远离定钳口11。待加工零件置于所述动钳口12、定钳口11之间进行零件快速工装固定。

优选的，还可以在底座上开设用于动钳口12滑动的滑槽，使得丝杆14前后滑动时，带动动钳口12在滑槽内滑动。定钳口11通过拆卸如螺母等方式安装在滑槽上。实际使用时，定钳口的所在位置可以根据需求进行固定设置，然后操作动钳口进行零件固定。

优选的，还设置一防护罩10，所述防护罩16设于所述固定机构及支架2之间。防护罩16设置的目的是通过防护罩遮挡，在工作时在角磨机切割片和操作人员之间形成一道防护：

1.防止误触，防止操作人员触碰到角磨机的切割片；

2.在某种情况下切割片可能会暴裂，防止爆裂后破碎的切割片对操作人员造成伤害。

一种防护罩16的固定方式为，防护罩16下端通过一护罩支撑杆3安装在支架2上。

优选的，如图1所示，在所述支架2的两侧对称设有一安装杆17，所述安装杆上设有用于安装角磨机的螺栓24，与角磨机的2个手柄安装孔对应。为了提高适应性，如图4所示，在支架2上开设一长腰孔23，所述安装杆17通过螺栓螺母固定在长腰孔23上，

而且通过安装在长腰孔23的不同位置进行两个2个安装杆的间距的调整。

优选的，为了便于操作人员转动按压支架2，提高操作舒适度，在所述支架2上侧设有手柄1。

活动件的直线运动不仅限于本实施例中的滑杆和直线轴承配合的方式，推拉机构也可以是现有的其他直线运动方式，如滑块、滑轨配合或直接拉杆直线拉动等方式。

以上为本实用新型的优选实施方式，并不限定本实用新型的保护范围，对于本领域技术人员根据本实用新型的设计思路做出的变形及改进，都应当视为本实用新型的保护范围之内。
