本实用新型涉及玻璃倒角技术领域,具体为一种玻璃倒角加工装置。
背景技术:
当今社会,玻璃已经普及到了人民的生活当中,随处都可以见到玻璃产品,对于玻璃的加工也有着各种各样的机械,在现有的玻璃倒角加工机器中,当对玻璃进行换角加工时,大多数都是由工作人员将玻璃从机器中拿出来换个角度再放上去进行加工,角度的调节不够方便;有的机器只能加工倒角,不能加工圆角,或者不能够调整倒角的大小,对玻璃进行倒角加工有一定的局限性。
技术实现要素:
本实用新型的目的在于提供一种玻璃倒角加工装置,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:一种玻璃倒角加工装置,包括底座和l形固定板,所述底座的下表面四个角均固定安装有支撑腿,所述底座的右表面固定安装有l形固定板,所述底座的上表面中心固定安装有电机一,所述电机一的输出轴顶端固定安装有工作台,所述工作台的上表面固定安装有吸盘,所述工作台的下表面左右两侧均固定安装有万向轮,所述吸盘的上方固定安装有玻璃板;
所述l形固定板的上表面固定安装有电机二,所述电机二的输出轴与转轴的底端固定连接,所述转轴的顶端与支撑板的下表面左侧固定连接,所述支撑板的下表面右侧通过加强杆与转轴的右侧固定连接,所述支撑板的上表面左右方向开设有t形槽,所述t形槽中滑动连接有t形滑块,所述t形滑块左右方向的中心开设有螺纹孔,所述螺纹孔内螺纹连接有丝杠,所述丝杠右侧的光轴与轴承的内圈固定连接,且丝杠的最右端固定安装有把手,所述轴承的外圈固定安装在固定块上,且固定块的左面与支撑板的右面固定连接,所述支撑板的左面和前面分别固定安装有挡块和控制箱,所述t形滑块的上表面固定安装有电机三,所述电机三的输出轴固定连接有砂轮。
优选的,所述支撑腿底端均固定安装有橡胶材料的支撑脚。
优选的,所述吸盘沿工作台的圆心圆周阵列布置,数量为四个。
优选的,所述万向轮的滚轮为橡胶材料,滚轮的直径为10cm,且滚轮与底座的上表面相接处。
优选的,所述控制箱与支撑板电连接,且控制箱中设置有三个控制按钮,三个控制按钮分别与电机一、电机二和电机三电连接。
优选的,所述电机二的转动角度在45°至-45°之间。
与现有技术相比,本实用新型的有益效果是:该玻璃倒角加工装置,通过设置的可转动的工作台,可以实现玻璃板角度的自由调整,从而可以对多个玻璃角进行倒角加工,通过设置的丝杠和t形滑块的配合,可以实现电机三带动砂轮直线移动,从而可以调整倒角的大小,通过设置的电机二可以带动转轴转动,从而可以实现对玻璃板进行圆角加工,整个装置可以达到自由调整倒角大小、倒角和圆角的转换以及自动转换需要加工的玻璃角的效果。
附图说明

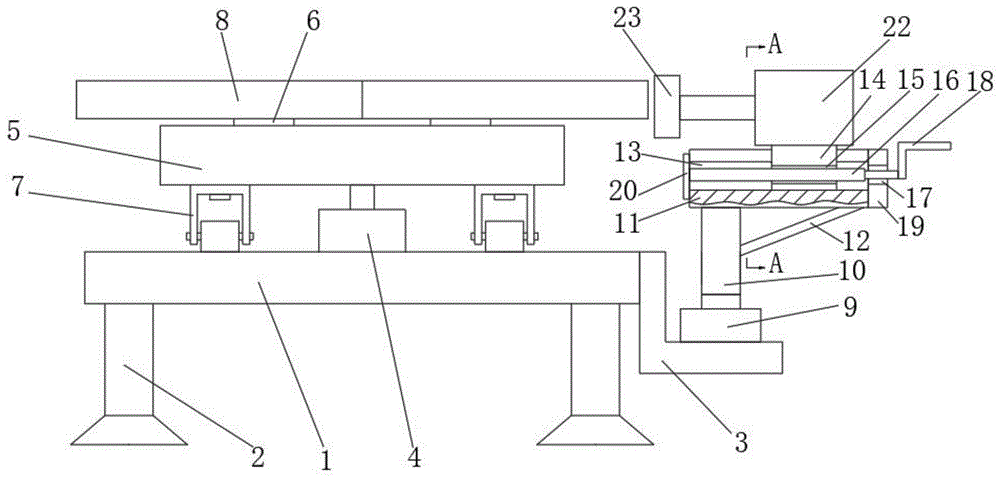

图1为本实用新型正视结构示意图。
图2为本实用新型俯视结构示意图。
图3为本实用新型图1中a-a放大剖面结构示意图。
图中:1底座、2支撑腿、3l形固定板、4电机一、5工作台、6吸盘、7万向轮、8玻璃板、9电机二、10转轴、11支撑板、12加强杆、13t形槽、14t形滑块、15螺纹孔、16丝杠、17轴承、18把手、19固定块、20挡块、21控制箱、22电机三、23砂轮。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1-3,本实用新型提供一种技术方案:一种玻璃倒角加工装置,包括底座1和l形固定板3,通过设置的底座1用来固定安装电机一4和l形固定板3,对整个玻璃倒角加工装置起到支撑的作用,底座1的下表面四个角均固定安装有支撑腿2,通过设置的支撑腿2可以将底座1架起来,使工作台5处于合适的高度,使工作人员操作时更舒适,支撑腿2底端均固定安装有橡胶材料的支撑脚。支撑腿2的底端采用橡胶材料的支撑脚可以起到减震的作用,从而减少噪音,底座1的右表面固定安装有l形固定板3,通过设置的l形固定板3来固定安装电机二9,底座1的上表面中心固定安装有电机一4,通过设置的电机一4可以调整工作台5的角度,从而自动转换玻璃板8的角,进而对玻璃板8的多个角依次进行倒角加工,电机一4具有断电制动的效果,当电机一4停止时,工作台5不会发生转动,电机一4的输出轴顶端固定安装有工作台5,通过设置的工作台5来放置玻璃板8,工作台5的上表面固定安装有吸盘6,通过设置的吸盘6可以对玻璃板8进行固定,吸盘6沿工作台5的圆心圆周阵列布置,数量为四个。工作台5的下表面左右两侧均固定安装有万向轮7,通过设置的万向轮7可以对工作台5进行支撑,放置工作台5在转动过程中上下晃动,万向轮7的滚轮为橡胶材料,滚轮的直径为10cm,且滚轮与底座1的上表面相接处。万向轮7的滚轮采用橡胶材料可以减少底座1的磨损,也起到减震降噪的效果,吸盘6的上方固定安装有玻璃板8;
l形固定板3的上表面固定安装有电机二9,通过设置的电机二9可以实现倒角与圆角之间的转换,可以对玻璃板8进行圆角加工,电机二9具有断电制动的效果,且只能转动一定的角度,电机二9的转动角度在45°至-45°之间。电机二9的输出轴与转轴10的底端固定连接,通过设置的转轴10可以对支撑板11进行支撑,转轴10的顶端与支撑板11的下表面左侧固定连接,通过设置的支撑板11用来安装电机三22、控制箱21固定块19,支撑板11的下表面右侧通过加强杆12与转轴10的右侧固定连接,支撑板11的上表面左右方向开设有t形槽13,t形槽13中滑动连接有t形滑块14,通过设置的t形槽13和t形滑块14,可以实现电机三22的左右移动,t形滑块14左右方向的中心开设有螺纹孔15,螺纹孔15内螺纹连接有丝杠16,通过设置的丝杠16和螺纹孔15的配合,可以对t形滑块14的左右移动进行控制,丝杠16右侧的光轴与轴承17的内圈固定连接,且丝杠16的最右端固定安装有把手18,轴承17的外圈固定安装在固定块19上,且固定块19的左面与支撑板11的右面固定连接,支撑板11的左面和前面分别固定安装有挡块20和控制箱21,通过设置的挡块20可以对t形滑块14的移动起到限制左右,控制箱21与支撑板11电连接,且控制箱21中设置有三个控制按钮,三个控制按钮分别与电机一4、电机二9和电机三22电连接。t形滑块14的上表面固定安装有电机三22,电机三22的输出轴固定连接有砂轮23,通过设置的砂轮23对玻璃板8的角进行磨削,实现倒角加工。
工作原理:当玻璃板8需要进行倒角加工时,把玻璃板8放到工作台5的上表面,通过吸盘6将玻璃板8固定在工作台5上,通过控制箱21使电机一4启动,带动工作台5转动,将玻璃板8转动一定的角度,使玻璃板8进行倒角加工的角的角平分线垂直于砂轮23的左面,通过控制箱21使电机三22转动,带动砂轮23转动,通过顺时针转动把手18,使丝杠16带动t形滑块14在t形槽13中向左滑动,从而使砂轮23的左面缓慢地与玻璃板8的角进行接触,进行倒角加工,通过控制砂轮23向左移动的距离,可以调整加工倒角的大小,当需要进行圆角加工时,通过控制箱21使电机二9转动,从而可以控制支撑板11转动,带动砂轮23进行弧线移动,进而可以进行圆弧加工,倒角加工完成之后逆时针转动把手18,砂轮23向右移动,通过控制箱21使电机二9和电机三22停止,吸盘6松开,将玻璃板8从工作台5上取下,完成加工。
尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
