一种硬质合金刀磨削用磨盘的制作方法

本技术属于刀具磨削，特别涉及一种硬质合金刀磨削用磨盘。

背景技术：

1、公开号为cn214723178u公开了一种刀具光面批量磨削设备，包括上磨盘、下磨盘、支架、液压缸、驱动装置，所述液压缸与所述支架连接，所述液压缸的活塞杆与所述驱动装置连接，所述驱动装置与所述上磨盘连接，用于驱动其旋转，所述上磨盘设置于所述下磨盘的上方；所述上磨盘内设置有底部开放的安装腔，所述安装腔内设置有排屑装置，本装置中的排屑装置能够将所述粘附于下磨盘之上磨屑排出，并且本装置能够批量光面刀具，增加了生产效率；但是存在不能改变对刀具施加压力。

技术实现思路

1、本实用新型的目的是针对现有技术中存在的上述问题，提供了一种硬质合金刀磨削用磨盘。

2、本实用新型的目的可通过下列技术方案来实现：

3、一种硬质合金刀磨削用磨盘，包括升降支持架、刀具夹持组件、转动磨盘组件和驱动组件，刀具夹持组件设置在升降支持架上，刀具夹持组件上设置有多个夹持硬质合金刀的区域，转动磨盘组件与驱动组件固接，转动磨盘组件底部设置有打磨面用于打磨硬质合金刀。

4、本实用新型的工作原理为：将多个刀具均放置到刀具夹持组件上，之后将刀具夹持组件通过升降支持架的举升上升到磨削位置，之后随着驱动组件驱动转动磨盘组件转动，转动磨盘组件的打磨面与硬质合金刀接触进行打磨，并且在打磨过程中能够通过逐步使得升降支持架举升使得硬质合金刀打磨受力增大，能够同时加工多个硬质合金刀，并且在加工过程中能够调整默写施加力。

5、所述的升降支持架包括支持底座、升降限位杆和液压杆，升降限位杆固接在支持底座，液压杆固接在支持底座的上端，升降限位杆和液压杆对称设置。

6、所述的升降限位杆和液压杆升降长度相同。

7、所述的刀具夹持组件包括承托盘和刀具夹具，承托盘上端周向均布有多个刀具夹具，承托盘固接在升降限位杆和液压杆的上端。

8、所述的刀具夹具包括夹持调整丝杆、调整轮、放置夹板和夹持栏，夹持调整丝杆分别和两个放置夹板通过螺纹传动，调整轮固接在夹持调整丝杆的中部，两个放置夹板上均固接有夹持栏，多个夹持调整丝杆均转动连接在承托盘上，多个放置夹板均滑动连接在承托盘上。

9、所述的夹持调整丝杆左右两侧螺纹旋旋向相反。

10、所述的转动磨盘组件包括转动磨盘和固定连接杆，转动磨盘上固接有两个固定连接杆。

11、所述转动磨盘组件的打磨面为转动磨盘的底面且水平面呈15°。

12、所述的转动磨盘组件还包括连接螺栓，两个连接螺栓分别通过螺纹将两个对应的固定连接杆固定。

13、所述的驱动组件包括驱动支持板和驱动部，两个转动磨盘均固接在驱动支持板上，驱动部设置在驱动支持板底部，驱动部固接在支持底座上。

14、与现有技术相比，本实用新型具有磨削刀具时调整对刀具施加压力的优点。

技术特征：

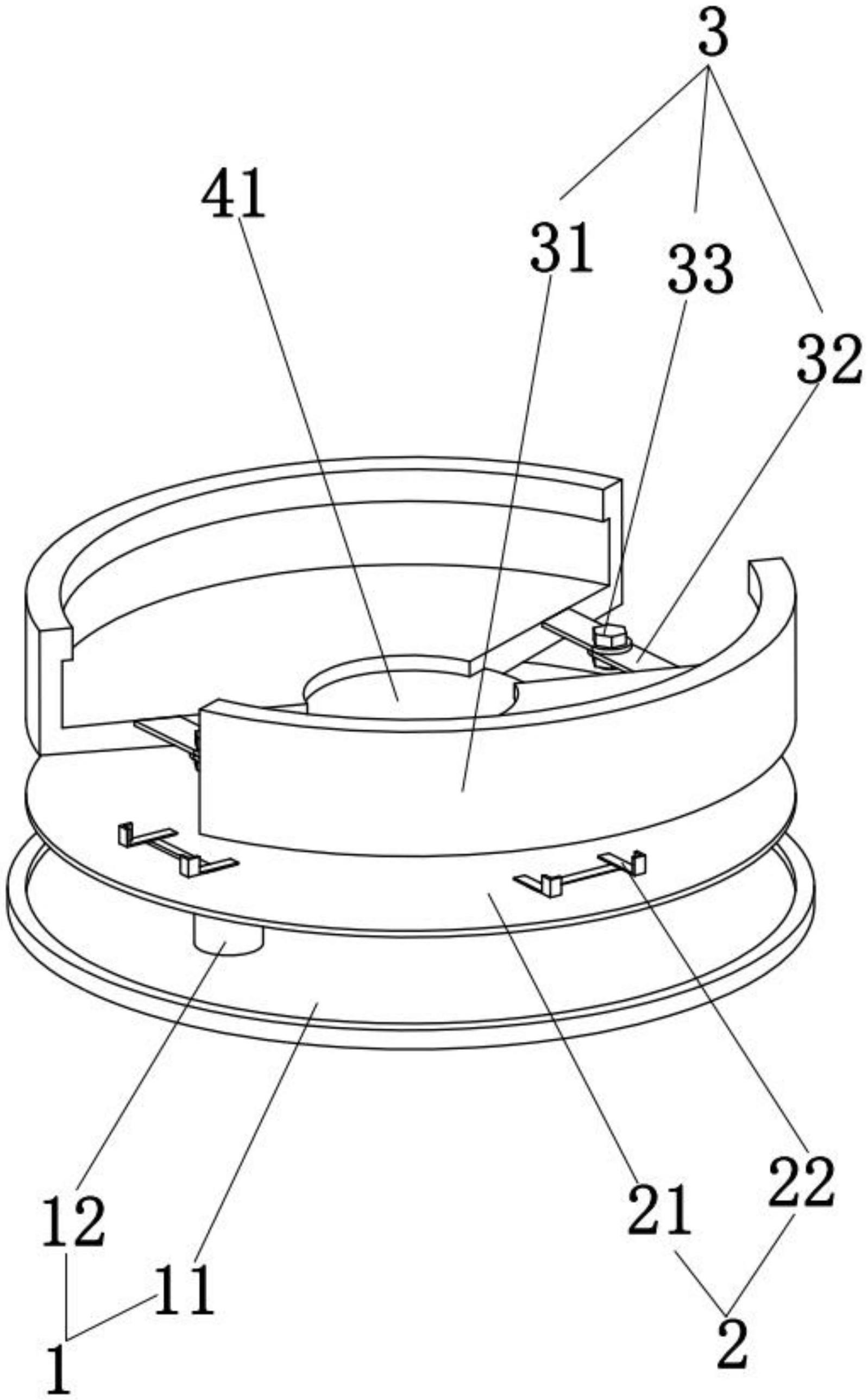

1.一种硬质合金刀磨削用磨盘，其特征在于：包括升降支持架(1)、刀具夹持组件(2)、转动磨盘组件(3)和驱动组件(4)，刀具夹持组件(2)设置在升降支持架(1)上，刀具夹持组件(2)上设置有多个夹持硬质合金刀的区域，转动磨盘组件(3)与驱动组件(4)固接，转动磨盘组件(3)底部设置有打磨面用于打磨硬质合金刀。

2.根据权利要求1所述的一种硬质合金刀磨削用磨盘，其特征在于：所述的升降支持架(1)包括支持底座(11)、升降限位杆(12)和液压杆(13)，升降限位杆(12)固接在支持底座(11)，液压杆(13)固接在支持底座(11)的上端，升降限位杆(12)和液压杆(13)对称设置。

3.根据权利要求2所述的一种硬质合金刀磨削用磨盘，其特征在于：所述的升降限位杆(12)和液压杆(13)升降长度相同。

4.根据权利要求2所述的一种硬质合金刀磨削用磨盘，其特征在于：所述的刀具夹持组件(2)包括承托盘(21)和刀具夹具(22)，承托盘(21)上端周向均布有多个刀具夹具(22)，承托盘(21)固接在升降限位杆(12)和液压杆(13)的上端。

5.根据权利要求4所述的一种硬质合金刀磨削用磨盘，其特征在于：所述的刀具夹具(22)包括夹持调整丝杆(221)、调整轮(222)、放置夹板(223)和夹持栏(224)，夹持调整丝杆(221)分别和两个放置夹板(223)通过螺纹传动，调整轮(222)固接在夹持调整丝杆(221)的中部，两个放置夹板(223)上均固接有夹持栏(224)，多个夹持调整丝杆(221)均转动连接在承托盘(21)上，多个放置夹板(223)均滑动连接在承托盘(21)上。

6.根据权利要求5所述的一种硬质合金刀磨削用磨盘，其特征在于：所述的夹持调整丝杆(221)左右两侧螺纹旋旋向相反。

7.根据权利要求6所述的一种硬质合金刀磨削用磨盘，其特征在于：所述的转动磨盘组件(3)包括转动磨盘(31)和固定连接杆(32)，转动磨盘(31)上固接有两个固定连接杆(32)。

8.根据权利要求7所述的一种硬质合金刀磨削用磨盘，其特征在于：所述转动磨盘组件(3)的打磨面为转动磨盘(31)的底面且水平面呈15°。

9.根据权利要求8所述的一种硬质合金刀磨削用磨盘，其特征在于：所述的转动磨盘组件(3)还包括连接螺栓(33)，两个连接螺栓(33)分别通过螺纹将两个对应的固定连接杆(32)固定。

10.根据权利要求9所述的一种硬质合金刀磨削用磨盘，其特征在于：所述的驱动组件(4)包括驱动支持板(41)和驱动部(42)，两个转动磨盘(31)均固接在驱动支持板(41)上，驱动部(42)设置在驱动支持板(41)底部，驱动部(42)固接在支持底座(11)上。

技术总结
本技术属于刀具磨削技术领域，特别涉及一种硬质合金刀磨削用磨盘。包括升降支持架、刀具夹持组件、转动磨盘和驱动组件，刀具夹持组件设置在升降支持架上，刀具夹持组件上设置有多个夹持硬质合金刀的区域，转动磨盘与驱动组件固接，转动磨盘底部设置有打磨面用于打磨硬质合金刀。具有磨削刀具时调整对刀具施加压力的优点。

技术研发人员：刘孟辉
受保护的技术使用者：力锋精密工具（浙江）有限公司
技术研发日：20220829
技术公布日：2024/1/12
