一种具有防护功能的打磨装置的制作方法

本技术涉及打磨，特别涉及一种具有防护功能的打磨装置。

背景技术：

1、中体是汽车的配件中的一种，中体加工流程：数控车床、加工中心、钻工、打磨、焊接、研磨、压水堵、试漏、检验、清洗防锈。

2、其中，对中体打磨加工的过程中，往往会使得打磨产生的碎屑飞溅到周围环境中，清理起来较难，且打磨过程中打磨机构容易被误触进而使得使用者受伤，十分不便，因此，需要一种具有防护功能的打磨装置。

3、现有的打磨装置在使用时具有一定的弊端，现有的打磨装置在使用时，通常会将打磨机构放置在打磨箱内部进行打磨，避免打磨产生的碎屑飞溅，但是这种打磨机构通常都是通过螺栓安装在打磨箱内部，对电机和打磨块进行拆卸维护的时候不是很方便，需要使用到专门的拆卸工具，降低了工作人员的工作效率，无法满足人们的需求。

4、为此，我们提出一种具有防护功能的打磨装置。

技术实现思路

1、本发明的主要目的在于提供一种具有防护功能的打磨装置，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型采取的技术方案为：

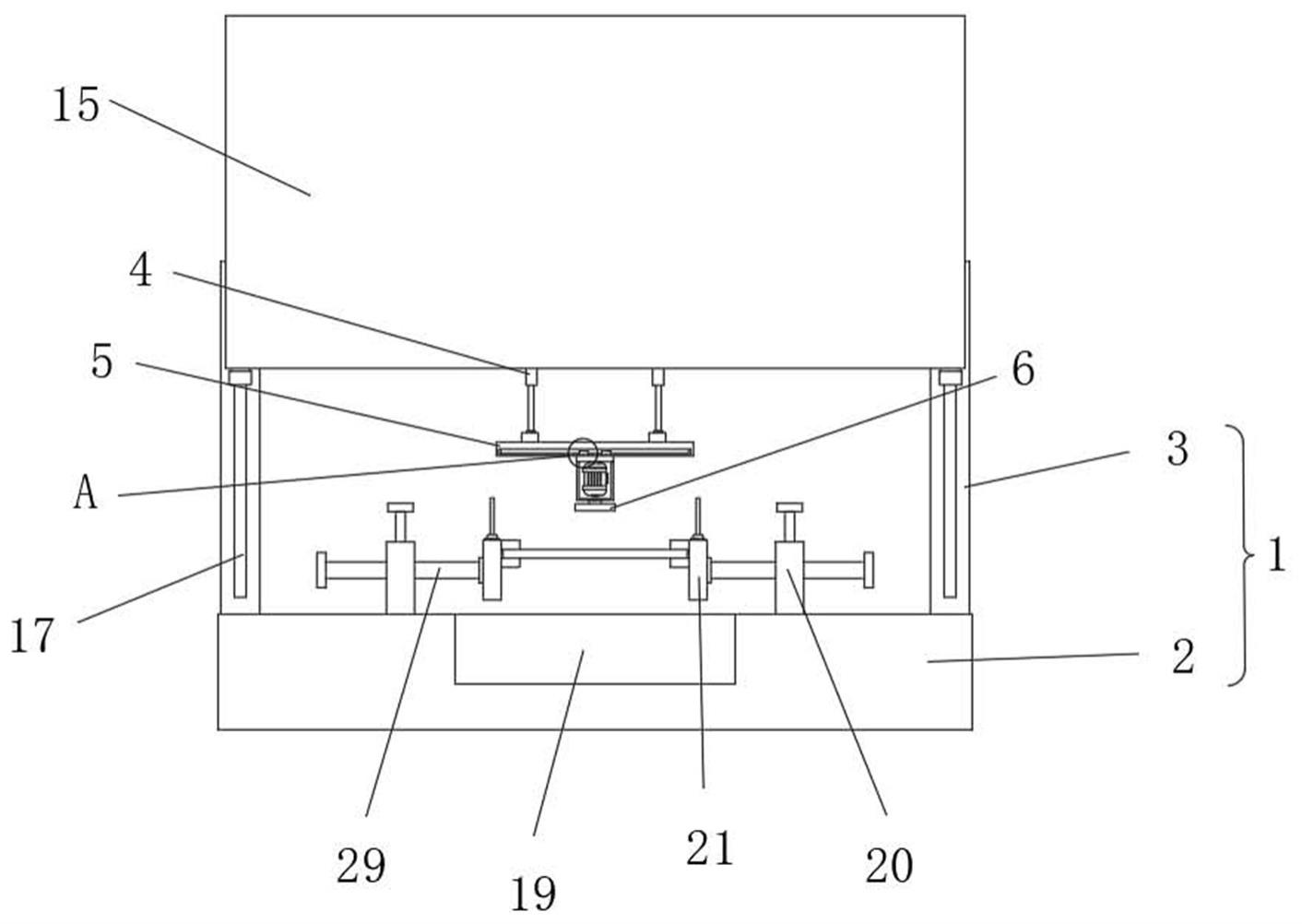

3、一种具有防护功能的打磨装置，包括打磨座、打磨机构和夹持机构；所述打磨机构可拆卸安装在打磨座的内侧，并对被固定的零件进行打磨；所述夹持机构对放置在打磨座内侧的零件进行夹持固定；其中，所述打磨座包括底座和安装在底座上端的打磨箱；所述打磨机构包括若干组垂直固定在打磨箱内侧顶面的电动伸缩杆、与电动伸缩杆可拆卸连接的连接座和对零件进行打磨的打磨块，所述连接座的下端面活动安装有电机盒，所述电机盒的内部可拆卸安装有电机，所述电机的输出轴贯穿电机盒，并和打磨块可拆卸连接。

4、优选的，所述打磨机构还包括若干组固定安装在连接座上端的固定座和若干组固定安装在电动伸缩杆下端的固定件，所述固定座上开设有与固定件相对应的固定槽。

5、优选的，所述固定件包括与电动伸缩杆可拆卸连接的固定块和两组对称固定在固定块上的卡块，所述卡块和固定槽卡接，所述固定块呈“t”字型结构。

6、优选的，所述连接座的下端面沿连接座的长度方向开设有若干组第一凹槽，所述第一凹槽中安装有电动滑轨，所述电动滑轨上设置有与电机盒连接的第一滑块。

7、优选的，所述打磨座上设置有防护机构，所述防护机构包括活动安装在打磨箱前端的防护板和两组固定在防护板后端面的第二滑块，所述打磨箱上开设有与第二滑块相对应的滑槽，所述防护板的下端面安装有两组缓冲块，所述底座的上端面开设有与缓冲块相对应的缓冲槽。

8、优选的，所述防护板设置为透明材质，所述底座的上端面开设有用于收集零件打磨产生废料的收集槽。

9、优选的，所述夹持机构包括若干组分别设置在收集槽两侧的支撑座和与支撑座活动连接的夹持座，所述夹持座的内侧面设置有第一夹持块和第二夹持块，所述第一夹持块固定安装在夹持座上，且设置在第二夹持块的上方，所述第二夹持块活动设置在夹持座上，所述第一夹持块和第二夹持块配合使用，可对零件进行夹持固定。

10、优选的，所述夹持机构还包括活动安装在夹持座上端的螺纹杆和活动安装在螺纹杆上的螺纹块，所述第二夹持块上固定安装有连接块，所述夹持座的内侧面开设有与连接块相对应的第二凹槽，所述连接块上开设有与螺纹杆相对应的螺纹孔。

11、优选的，所述夹持机构还包括活动安装在支撑座上的连接件和对连接件进行限位的限位杆，所述连接件的一端穿过支撑座，并与夹持座的外侧面固定连接，所述限位杆活动安装在支撑座的上端，所述连接件上开设有与限位杆相对应的限位孔。

12、与现有技术相比，本实用新型具有如下有益效果：

13、1、本实用新型中，通过设置的打磨座、打磨机构和防护机构，电动伸缩杆通过固定件和固定座配合使用，能够将连接座和电动伸缩杆可拆卸安装，从而方便对其进行拆卸维护，提高了工作人员的工作效率，且通过设置的防护板、缓冲块和第二滑块，能够对打磨箱进行密封闭合，能够避免打磨产生的碎屑飞溅，从而对工作人员进行有效的保护，方便了人们的使用，提高打磨装置的适用性。

14、2、本实用新型中，通过设置的夹持机构，支撑座、连接件和限位杆配合使用，能够调节两组夹持座之间的距离，通过设置的螺纹杆和螺纹块，能够调节第二夹持块和第一夹持块之间的距离，能够快速对零件进行夹持固定，且通过设置的连接块和螺纹杆，能够快速将第二夹持块从夹持座上拆卸下来，方便对其进行维护，方便了人们的使用，提高了打磨装置的适用性。

技术特征：

1.一种具有防护功能的打磨装置，其特征在于，包括：

2.根据权利要求1所述的一种具有防护功能的打磨装置，其特征在于：所述打磨机构还包括若干组固定安装在连接座（5）上端的固定座（8）和若干组固定安装在电动伸缩杆（4）下端的固定件（9），所述固定座（8）上开设有与固定件（9）相对应的固定槽（10）。

3.根据权利要求2所述的一种具有防护功能的打磨装置，其特征在于：所述固定件（9）包括与电动伸缩杆（4）可拆卸连接的固定块（11）和两组对称固定在固定块（11）上的卡块（12），所述卡块（12）和固定槽（10）卡接，所述固定块（11）呈“t”字型结构。

4.根据权利要求1所述的一种具有防护功能的打磨装置，其特征在于：所述连接座（5）的下端面沿连接座（5）的长度方向开设有若干组第一凹槽，所述第一凹槽中安装有电动滑轨（13），所述电动滑轨（13）上设置有与电机盒（7）连接的第一滑块（14）。

5.根据权利要求1所述的一种具有防护功能的打磨装置，其特征在于：所述打磨座（1）上设置有防护机构，所述防护机构包括活动安装在打磨箱（3）前端的防护板（15）和两组固定在防护板（15）后端面的第二滑块（16），所述打磨箱（3）上开设有与第二滑块（16）相对应的滑槽（17），所述防护板（15）的下端面安装有两组缓冲块（18），所述底座（2）的上端面开设有与缓冲块（18）相对应的缓冲槽。

6.根据权利要求5所述的一种具有防护功能的打磨装置，其特征在于：所述防护板（15）设置为透明材质，所述底座（2）的上端面开设有用于收集零件打磨产生废料的收集槽（19）。

7.根据权利要求6所述的一种具有防护功能的打磨装置，其特征在于：所述夹持机构包括若干组分别设置在收集槽（19）两侧的支撑座（20）和与支撑座（20）活动连接的夹持座（21），所述夹持座（21）的内侧面设置有第一夹持块（22）和第二夹持块（23），所述第一夹持块（22）固定安装在夹持座（21）上，且设置在第二夹持块（23）的上方，所述第二夹持块（23）活动设置在夹持座（21）上，所述第一夹持块（22）和第二夹持块（23）配合使用，可对零件进行夹持固定。

8.根据权利要求7所述的一种具有防护功能的打磨装置，其特征在于：所述夹持机构还包括活动安装在夹持座（21）上端的螺纹杆（24）和活动安装在螺纹杆（24）上的螺纹块（25），所述第二夹持块（23）上固定安装有连接块（26），所述夹持座（21）的内侧面开设有与连接块（26）相对应的第二凹槽（27），所述连接块（26）上开设有与螺纹杆（24）相对应的螺纹孔（28）。

9.根据权利要求7所述的一种具有防护功能的打磨装置，其特征在于：所述夹持机构还包括活动安装在支撑座（20）上的连接件（29）和对连接件（29）进行限位的限位杆（30），所述连接件（29）的一端穿过支撑座（20），并与夹持座（21）的外侧面固定连接，所述限位杆（30）活动安装在支撑座（20）的上端，所述连接件（29）上开设有与限位杆（30）相对应的限位孔（31）。

技术总结
本技术公开了一种具有防护功能的打磨装置，包括打磨座、打磨机构和夹持机构；打磨机构可拆卸安装在打磨座的内侧，并对被固定的零件进行打磨；夹持机构对放置在打磨座内侧的零件进行夹持固定；其中，打磨座包括底座和安装在底座上端的打磨箱。本技术的一种具有防护功能的打磨装置，通过设置的打磨座、打磨机构和防护机构，电动伸缩杆通过固定件和固定座配合使用，能够将连接座和电动伸缩杆可拆卸安装，从而方便对其进行拆卸维护，提高了工作人员的工作效率，且通过设置的防护板、缓冲块和第二滑块，能够对打磨箱进行密封闭合，能够避免打磨产生的碎屑飞溅，从而对工作人员进行有效的保护，提高打磨装置的适用性。

技术研发人员：鲍波
受保护的技术使用者：凤城市景晟汽配动力机械有限责任公司
技术研发日：20221202
技术公布日：2024/1/13
