本技术涉及打印机,尤其涉及一种自清洁式金属义齿3d打印机。
背景技术:
1、随着现代科技的发展3d打印技术也在不断进步,其原理是采用层层堆积的方式分层制作出三维模型,具有制造复杂的物品不会增加成本的优点,因而在诸多领域均有应用,而利用打印机制作义齿也使应用的一方面,而现有的金属义齿打印机在使用结束后,通常需要人工手动对其进行清洗,较为不便,且费时费力。
技术实现思路
1、本实用新型的目的是为了解决现有技术中存在的缺点,而提出的一种自清洁式金属义齿3d打印机。
2、为了实现上述目的,本实用新型采用了如下技术方案:一种自清洁式金属义齿d打印机,包括底座,所述底座内壁底面的一侧固定连接有第一电推杆,所述第一电推杆的输出端固定连接在清洗箱底面的一侧,所述清洗箱的内壁固定连接有支杆,所述支杆的一端固定连接有支板,所述底座内壁底面的另一侧固定连接有水泵,所述水泵的输入端固定连接有进水管,所述水泵的输出端固定连接在出水管的底部,所述出水管的顶部固定连接在清洗箱底面的一侧,所述底座的一侧固定连接有固定杆,所述固定杆的顶部滑动连接有滑杆,所述滑杆一侧的顶部固定连接在固定箱的一侧,所述固定箱的底面的中部固定连接有打印机本体。
3、作为上述技术方案的进一步描述:
4、所述清洗箱的一侧设置有通孔,所述出水管的顶部外侧固定连接在所述通孔内壁的底部。
5、作为上述技术方案的进一步描述:
6、所述清洗箱底面的另一侧固定连接有排水管,所述排水管的中部设置有电磁阀。
7、作为上述技术方案的进一步描述:
8、所述固定杆顶面的中部设置有第一凹槽,所述第一凹槽的内壁滑动连接在滑杆的底部外侧,且所述第一凹槽内壁的底面中部固定连接有第二电推杆。
9、作为上述技术方案的进一步描述:
10、所述滑杆底面的中部设置有第二凹槽,所述第二电推杆的输出端固定连接在第二凹槽内壁的顶面中部。
11、作为上述技术方案的进一步描述:
12、所述固定箱底面的中部外侧设置有卡槽。
13、作为上述技术方案的进一步描述:
14、所述清洗箱的顶部外侧滑动连接在卡槽的内壁。
15、本实用新型具有如下有益效果:
16、1、本实用新型中,通过驱动水泵,可使清水从进水管和出水管进入清洗箱的内部,此时可对清洗箱的内部进行浸泡和清洗,通过打开电磁阀,可使水流从排水管排出,从而避免工作人员手动对其进行清洗降低劳动强度。
17、2、本实用新型中,通过驱动第一电推杆伸出输出端可使清洗箱上移,通过驱动第二电推杆收回输出端可使固定箱下移,此时可使清洗箱的顶部卡进卡槽的内壁,从而可使清洗箱和固定箱形成密封的空间,避免水流被溅到装置外部,增加使用的便利性。

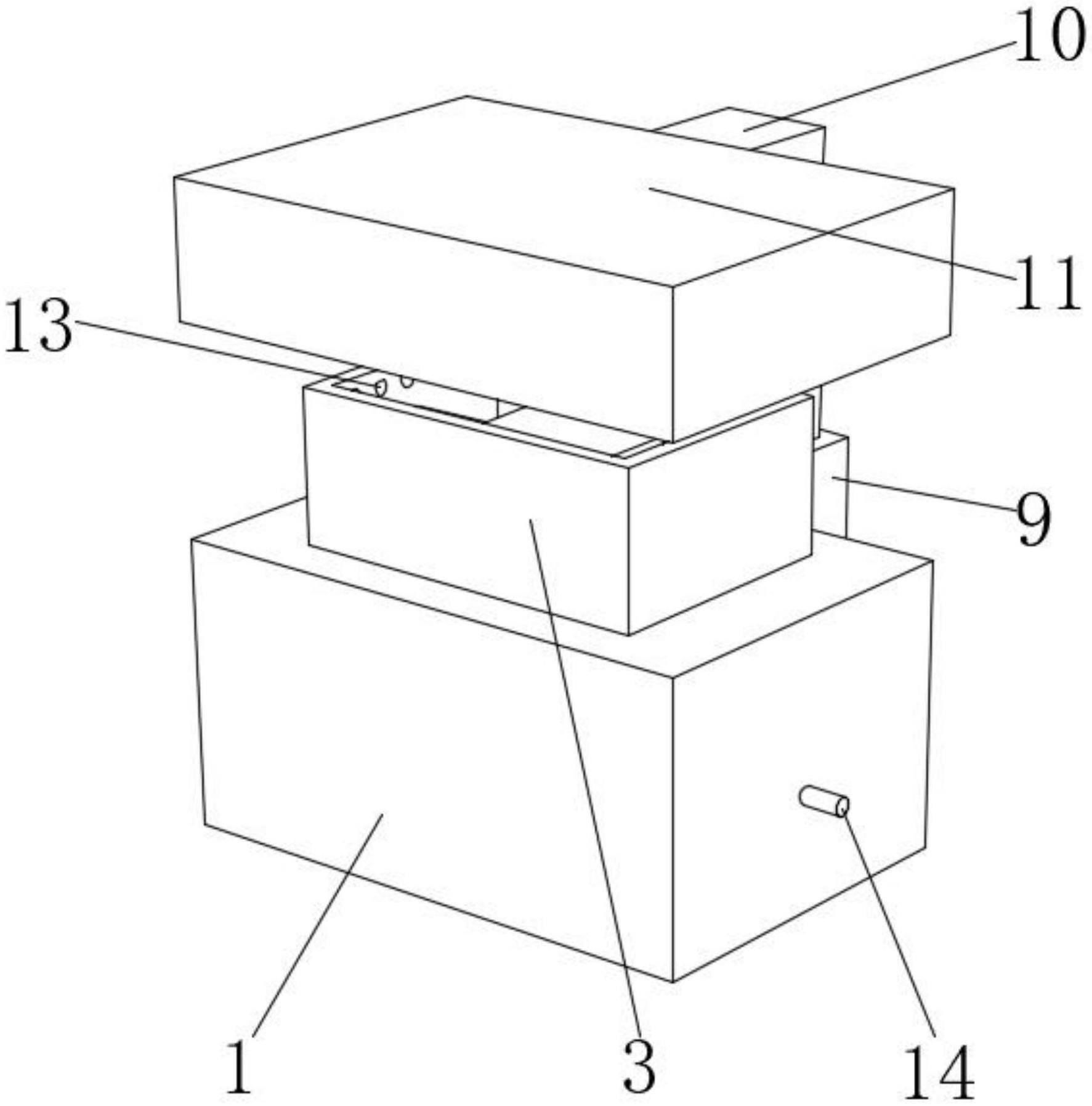

1.一种自清洁式金属义齿3d打印机,包括底座(1),其特征在于:所述底座(1)内壁底面的一侧固定连接有第一电推杆(2),所述第一电推杆(2)的输出端固定连接在清洗箱(3)底面的一侧,所述清洗箱(3)的内壁固定连接有支杆(4),所述支杆(4)的一端固定连接有支板(5),所述底座(1)内壁底面的另一侧固定连接有水泵(6),所述水泵(6)的输入端固定连接有进水管(7),所述水泵(6)的输出端固定连接在出水管(8)的底部,所述出水管(8)的顶部固定连接在清洗箱(3)底面的一侧,所述底座(1)的一侧固定连接有固定杆(9),所述固定杆(9)的顶部滑动连接有滑杆(10),所述滑杆(10)一侧的顶部固定连接在固定箱(11)的一侧,所述固定箱(11)的底面的中部固定连接有打印机本体(12)。
2.根据权利要求1所述的一种自清洁式金属义齿3d打印机,其特征在于:所述清洗箱(3)的一侧设置有通孔(13),所述出水管(8)的顶部外侧固定连接在所述通孔(13)内壁的底部。
3.根据权利要求1所述的一种自清洁式金属义齿3d打印机,其特征在于:所述清洗箱(3)底面的另一侧固定连接有排水管(14),所述排水管(14)的中部设置有电磁阀(15)。
4.根据权利要求1所述的一种自清洁式金属义齿3d打印机,其特征在于:所述固定杆(9)顶面的中部设置有第一凹槽(16),所述第一凹槽(16)的内壁滑动连接在滑杆(10)的底部外侧,且所述第一凹槽(16)内壁的底面中部固定连接有第二电推杆(18)。
5.根据权利要求4所述的一种自清洁式金属义齿3d打印机,其特征在于:所述滑杆(10)底面的中部设置有第二凹槽(17),所述第二电推杆(18)的输出端固定连接在第二凹槽(17)内壁的顶面中部。
6.根据权利要求1所述的一种自清洁式金属义齿3d打印机,其特征在于:所述固定箱(11)底面的中部外侧设置有卡槽(19)。
7.根据权利要求6所述的一种自清洁式金属义齿3d打印机,其特征在于:所述清洗箱(3)的顶部外侧滑动连接在卡槽(19)的内壁。
