一种带钢连续镀锌用辊式表面钝化处理装置的制作方法

本技术涉及带钢加工设备，更具体的说，涉及一种带钢连续镀锌用辊式表面钝化处理装置。

背景技术：

1、带钢是各类轧钢企业为了使用不同工业部门工业化生产各类金属或机械产品的需要而生产的一种窄而长的钢板，带钢在镀锌加工过程需要通过多种工序才能得到符合要求的产品，钝化是指对镀锌带钢表面进行钝化处理，镀锌带钢表面含有的锌元素，在空气中容易腐蚀变质，通过钝化液与锌元素发生化学反应，可以得到表面耐腐蚀能力强的钝化镀锌带钢。

2、现有技术中，例如专利号为cn202022428065.x，专利名称为一种带钢连续镀锌用辊式表面钝化处理装置的专利，其主要通过设置上刮液板、下刮液板、和支架，实现了带钢去除钝化液的功能，上刮液板和下刮液板可以为带钢上下表面去除钝化液，从而减少了风干时间，提高了工作效率，但是，其在使用时存在一些问题，上刮液板和下刮液板在使用过程中会存在一定的磨损，进而需要进行更换，但带钢的宽度不一致，会使得上刮液板和下刮液板的局部会先出现损坏，进而无法将上刮液板和下刮液板完全进行利用，造成浪费。

3、需要说明的是，上述内容属于发明人的技术认知范畴，并不必然构成现有技术。

技术实现思路

1、本实用新型的目的是为了解决上述问题，设计了一种带钢连续镀锌用辊式表面钝化处理装置。

2、实现上述目的本实用新型的技术方案为，一种带钢连续镀锌用辊式表面钝化处理装置，包括工作台，所述工作台上安装有钝化池，所述钝化池内安装有限位辊，所述钝化池上端安装有多个导料辊，所述带钢可从导料辊和限位辊处经过，所述钝化池上安装有钝化液刮除机构，所述钝化池上安装有风干机构，

3、所述钝化液刮除机构包括安装在钝化池上端的固定台，所述固定台处开有方形通孔，所述方形通孔内上下端安装有刮除架，所述带钢可从两个刮除架之间经过，所述刮除架上安装有柔性垫，所述柔性垫可在刮除架上移动，

4、所述风干机构包括安装在钝化池上端的风干箱，所述风干箱可对带钢的上下表面进行风干。

5、进一步的，所述刮除架包括位于方形通孔内两侧的转动轴，所述转动轴一端安装有第一滚动轴承，所述第一滚动轴承通过支撑杆安装在方形通孔内侧，所述转动轴上安装有同步轮，两个所述转动轴上的同步轮通过同步带连接，所述柔性垫安装在同步带外侧。

6、进一步的，所述刮除架一侧设有安装在方形通孔内的旋转电机，所述旋转电机旋转端通过联轴器与一个转动轴固定连接。

7、进一步的，所述刮除架远离带钢的一侧设有升降轮，所述升降轮位于同步带内侧，所述升降轮可与同步带啮合，所述升降轮两端安装有第二滚动轴承，所述第二滚动轴承一端安装有导向筒，所述导向筒内设有导向杆，所述导向杆一端与方形通孔内一侧固定连接，所述导向杆另一端和第二滚动轴承通过伸缩弹簧连接。

8、进一步的，所述刮除架靠近带钢一侧的两端安装有限位板，所述限位板位于柔性垫两侧，所述限位板固定安装在方形通孔内侧。

9、进一步的，所述风干箱为环形箱体，所述环形箱体为长方形，所述带钢可从环形箱体内侧经过，所述环形箱体内侧开有多个出风口，所述环形箱体上端安装有鼓风机，所述鼓风机出口端伸到环形箱体内侧。

10、本实用新型的有益效果：在将带钢钝化完毕后，使得带钢从两个柔性垫之间通过，在柔性垫的一部分产生磨损后，可使得柔性垫在刮除架上进行移动，进而可将柔性垫完全进行利用，提高了利用率，在将钝化液刮除后，通过风干箱可对带钢的上下表面均进行风干，提高了工作效率，

11、将柔性垫安装在同步带上，通过同步轮的转动可带动同步带移动，进而可使得柔性垫进行移动，可便于将柔性垫完全进行利用，

12、通过升降轮的移动，可调整同步带的松紧程度，进而可增大对带钢的压力，便于进行清理，

13、在柔性垫两侧设置限位板，进而可对柔性垫进行限位，防止柔性垫晃动。

技术特征：

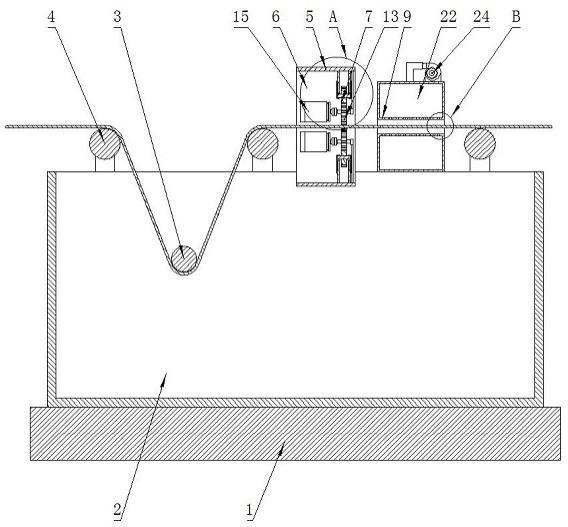

1.一种带钢连续镀锌用辊式表面钝化处理装置，包括工作台（1），所述工作台（1）上安装有钝化池（2），所述钝化池（2）内安装有限位辊（3），所述钝化池（2）上端安装有多个导料辊（4），所述带钢可从导料辊（4）和限位辊（3）处经过，其特征在于，所述钝化池（2）上安装有钝化液刮除机构，所述钝化池（2）上安装有风干机构，

2.根据权利要求1所述的一种带钢连续镀锌用辊式表面钝化处理装置，其特征在于，所述刮除架（7）包括位于方形通孔（6）内两侧的转动轴（10），所述转动轴（10）一端安装有第一滚动轴承（11），所述第一滚动轴承（11）通过支撑杆（12）安装在方形通孔（6）内侧，所述转动轴（10）上安装有同步轮（13），两个所述转动轴（10）上的同步轮（13）通过同步带（14）连接，所述柔性垫（8）安装在同步带（14）外侧。

3.根据权利要求2所述的一种带钢连续镀锌用辊式表面钝化处理装置，其特征在于，所述刮除架（7）一侧设有安装在方形通孔（6）内的旋转电机（15），所述旋转电机（15）旋转端通过联轴器与一个转动轴（10）固定连接。

4.根据权利要求2所述的一种带钢连续镀锌用辊式表面钝化处理装置，其特征在于，所述刮除架（7）远离带钢的一侧设有升降轮（16），所述升降轮（16）位于同步带（14）内侧，所述升降轮（16）可与同步带（14）啮合，所述升降轮（16）两端安装有第二滚动轴承（17），所述第二滚动轴承（17）一端安装有导向筒（18），所述导向筒（18）内设有导向杆（19），所述导向杆（19）一端与方形通孔（6）内一侧固定连接，所述导向杆（19）另一端和第二滚动轴承（17）通过伸缩弹簧（20）连接。

5.根据权利要求2所述的一种带钢连续镀锌用辊式表面钝化处理装置，其特征在于，所述刮除架（7）靠近带钢一侧的两端安装有限位板（21），所述限位板（21）位于柔性垫（8）两侧，所述限位板（21）固定安装在方形通孔（6）内侧。

6.根据权利要求1所述的一种带钢连续镀锌用辊式表面钝化处理装置，其特征在于，所述风干箱（9）为环形箱体（22），所述环形箱体（22）为长方形，所述带钢可从环形箱体（22）内侧经过，所述环形箱体（22）内侧开有多个出风口（23），所述环形箱体（22）上端安装有鼓风机（24），所述鼓风机（24）出口端伸到环形箱体（22）内侧。

技术总结
本技术公开了一种带钢连续镀锌用辊式表面钝化处理装置，包括工作台，所述工作台上安装有钝化池，所述钝化池内安装有限位辊，所述钝化池上端安装有多个导料辊，所述钝化池上安装有钝化液刮除机构，所述钝化池上安装有风干机构，所述钝化液刮除机构包括安装在钝化池上端的固定台，所述固定台处开有方形通孔，所述方形通孔内上下端安装有刮除架，所述刮除架上安装有柔性垫，所述风干机构包括安装在钝化池上端的风干箱。本技术的有益效果是，在柔性垫的一部分产生磨损后，可使得柔性垫在刮除架上进行移动，进而可将柔性垫完全进行利用，提高了利用率，在将钝化液刮除后，通过风干箱可对带钢的上下表面均进行风干，提高了工作效率。

技术研发人员：张宁,裴臣臣,裴阳阳,曹春霞
受保护的技术使用者：河北宏燊金属制品有限公司
技术研发日：20230114
技术公布日：2024/1/12
