一种用于不锈钢耐热钢的抛光设备的制作方法

本技术涉及不锈钢抛光，尤其涉及一种用于不锈钢耐热钢的抛光设备。

背景技术：

1、抛光是指利用机械、化学或电化学的作用，使工件表面粗糙度降低，以获得光亮、平整表面的加工方法，是利用抛光工具和磨料颗粒或其他抛光介质对工件表面进行的修饰加工，抛光不能提高工件的尺寸精度或几何形状精度，而是以得到光滑表面或镜面光泽为目的，有时也用以消除光泽，对不锈钢进行抛光时通常是使用砂轮、毛毡等材质。

2、专利申请号为cn217619850u的一种用于不锈钢抛光的设备，所述输送底座内侧中部活动设置有输送底带，所述输送底座两侧中部对应输送底带顶部位置处嵌入安装有收集横盒，所述收集横盒背面中部固定连接有吸气导管，所述吸气导管末端对应输送底座底部位置处固定连接有收集风机，本实用新型通过收集横盒对工件抛光过程中产生的金属微粒和气体进行收集，通过收集风机将收集的杂质运输到导气竖管内部，并经由导气竖管将杂质连同气流一同导入洗气箱内部，通过洗气箱内部的洗气液对气体中的杂质进行拦截收集，并通过排气槽口将过滤后的气流排出，进而有效的防止了不锈钢工件抛光过程中所产生的污染物随意飘散，提高了抛光设备的环保性能。

3、但是在钢板抛光的过程中都是手持钢板放置传送带进行抛光，然而在抛光的过程中，钢板没有一定的平稳性容易产生倾斜，从而可能会影响抛光后的平整度，因此操作起来十分的不方便。

4、因此，有必要提供一种新的一种用于不锈钢耐热钢的抛光设备解决上述技术问题。

技术实现思路

1、为解决上述技术问题，本实用新型提供一种具有先将钢板进行夹持定位，避免在抛光的过程中发生偏移，导致抛光不平整的一种用于不锈钢耐热钢的抛光设备。

2、本实用新型提供的一种用于不锈钢耐热钢的抛光设备，包括：底板，所述底板底部的四角均固定连接有支撑腿，所述底板顶部的两侧固定连接有固定板，所述固定板的顶部固定连接有支撑板，所述支撑板的底部设置有夹持机构，所述夹持机构用于对不锈钢钢板进行夹持，避免在抛光的过程中发生偏移，所述支撑板的表面均开设有通孔，所述支撑板的顶部固定连接有定位壳，所述定位壳的内腔连接有抛光辊，所述定位壳的一侧设置有移动机构，所述移动机构用于方便移动抛光辊并对不锈钢钢板进行均匀的抛光，所述定位壳内腔顶部的两侧均开设有滑轨，所述抛光辊的两侧均通过轴承连接有固定壳。

3、作为本实用新型提供的一种用于不锈钢耐热钢的抛光设备，优选的，所述夹持机构包括双轴电机，所述双轴电机的顶部与支撑板连接，所述双轴电机的输出端固定连接有第一丝杆，所述第一丝杆的两侧均通过轴承与固定板固定连接，所述第一丝杆的表面连接有第一丝套，所述第一丝套的顶部连接有第一定位杆，所述第一定位杆的顶部贯穿至通孔的内腔并固定连接有夹持板，所述第一丝套的两侧均固定连接有滑套，所述滑套的内腔滑动插设有滑杆，所述滑杆的两侧均与固定板固定连接。

4、作为本实用新型提供的一种用于不锈钢耐热钢的抛光设备，优选的，所述滑套的顶部固定连接有第二定位杆，所述第二定位杆的顶部均贯穿至通孔的内腔并与夹持板固定连接。

5、作为本实用新型提供的一种用于不锈钢耐热钢的抛光设备，优选的，所述移动机构包括转动电机，所述转动电机的一侧与定位壳固定连接，所述转动电机的输出端贯穿至定位壳的内腔并固定连接有第二丝杆，所述第二丝杆的表面连接有第二丝套，所述第二丝套的底部固定连接有定位块，所述定位块的底部固定连接有电动伸缩杆，所述电动伸缩杆的底部与固定壳固定连接。

6、作为本实用新型提供的一种用于不锈钢耐热钢的抛光设备，优选的，所述定位块的两侧均连接有滑块，所述滑块的顶部与滑轨滑动连接，所述滑块的底部连接有第三定位杆，所述第三定位杆的底部与固定壳固定连接。

7、作为本实用新型提供的一种用于不锈钢耐热钢的抛光设备，优选的，所述双轴电机的两侧均固定连接有加固块，所述加固块的顶部均与支撑板固定连接。

8、作为本实用新型提供的一种用于不锈钢耐热钢的抛光设备，优选的，所述支撑板顶部的两侧均连接有固定条，所述固定条的顶部均与定位壳固定连接。

9、作为本实用新型提供的一种用于不锈钢耐热钢的抛光设备，优选的，所述固定板的两侧均固定连接有加固条，所述加固条的顶部均与支撑板固定连接。

10、与现有技术相比，本实用新型的有益效果是：

11、该一种用于不锈钢耐热钢的抛光设备，通过设置双轴电机，通过双轴电机的输出端带动第一丝杆进行转动，在第一丝杆转动的同时带动第一丝套进行移动，在第一丝套移动的同时带动第一定位杆进行移动，在第一定位杆移动的同时带动夹持板对不锈钢钢板进行夹持固定，随后在第一丝套移动的同时带动滑套在滑杆的表面进行辅助滑动，从而可以对不锈钢钢板进行夹持固定并有辅助滑动的效果，解决了现有的装置不具备先将钢板进行夹持定位，避免在抛光的过程中发生偏移，导致抛光不平整的问题。

技术特征：

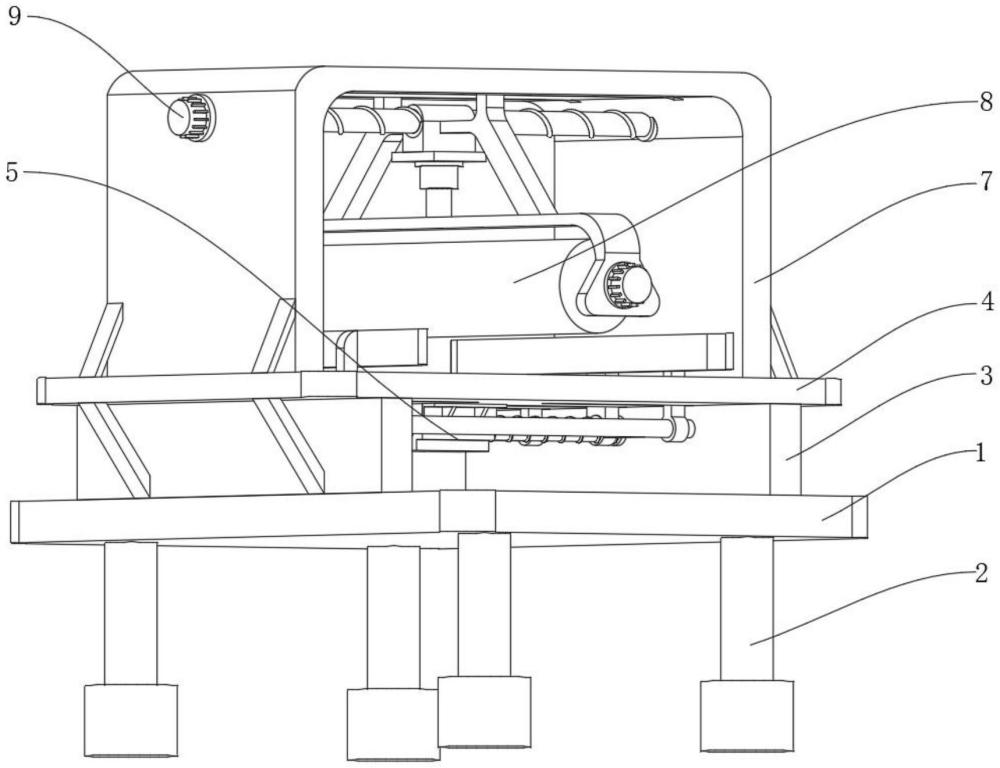

1.一种用于不锈钢耐热钢的抛光设备，其特征在于，包括：底板(1)，所述底板(1)底部的四角均固定连接有支撑腿(2)，所述底板(1)顶部的两侧固定连接有固定板(3)，所述固定板(3)的顶部固定连接有支撑板(4)，所述支撑板(4)的底部设置有夹持机构(5)，所述夹持机构(5)用于对不锈钢钢板进行夹持，避免在抛光的过程中发生偏移，所述支撑板(4)的表面均开设有通孔(6)，所述支撑板(4)的顶部固定连接有定位壳(7)，所述定位壳(7)的内腔连接有抛光辊(8)，所述定位壳(7)的一侧设置有移动机构(9)，所述移动机构(9)用于方便移动抛光辊(8)并对不锈钢钢板进行均匀的抛光，所述定位壳(7)内腔顶部的两侧均开设有滑轨(10)，所述抛光辊(8)的两侧均通过轴承连接有固定壳(11)。

2.根据权利要求1所述的一种用于不锈钢耐热钢的抛光设备，其特征在于，所述夹持机构(5)包括双轴电机(501)，所述双轴电机(501)的顶部与支撑板(4)连接，所述双轴电机(501)的输出端固定连接有第一丝杆(502)，所述第一丝杆(502)的两侧均通过轴承与固定板(3)固定连接，所述第一丝杆(502)的表面连接有第一丝套(503)，所述第一丝套(503)的顶部连接有第一定位杆(504)，所述第一定位杆(504)的顶部贯穿至通孔(6)的内腔并固定连接有夹持板(505)，所述第一丝套(503)的两侧均固定连接有滑套(506)，所述滑套(506)的内腔滑动插设有滑杆(507)，所述滑杆(507)的两侧均与固定板(3)固定连接。

3.根据权利要求2所述的一种用于不锈钢耐热钢的抛光设备，其特征在于，所述滑套(506)的顶部固定连接有第二定位杆(508)，所述第二定位杆(508)的顶部均贯穿至通孔(6)的内腔并与夹持板(505)固定连接。

4.根据权利要求1所述的一种用于不锈钢耐热钢的抛光设备，其特征在于，所述移动机构(9)包括转动电机(901)，所述转动电机(901)的一侧与定位壳(7)固定连接，所述转动电机(901)的输出端贯穿至定位壳(7)的内腔并固定连接有第二丝杆(902)，所述第二丝杆(902)的表面连接有第二丝套(903)，所述第二丝套(903)的底部固定连接有定位块(904)，所述定位块(904)的底部固定连接有电动伸缩杆(905)，所述电动伸缩杆(905)的底部与固定壳(11)固定连接。

5.根据权利要求4所述的一种用于不锈钢耐热钢的抛光设备，其特征在于，所述定位块(904)的两侧均连接有滑块(906)，所述滑块(906)的顶部与滑轨(10)滑动连接，所述滑块(906)的底部连接有第三定位杆(907)，所述第三定位杆(907)的底部与固定壳(11)固定连接。

6.根据权利要求2所述的一种用于不锈钢耐热钢的抛光设备，其特征在于，所述双轴电机(501)的两侧均固定连接有加固块(12)，所述加固块(12)的顶部均与支撑板(4)固定连接。

7.根据权利要求1所述的一种用于不锈钢耐热钢的抛光设备，其特征在于，所述支撑板(4)顶部的两侧均连接有固定条(13)，所述固定条(13)的顶部均与定位壳(7)固定连接。

8.根据权利要求1所述的一种用于不锈钢耐热钢的抛光设备，其特征在于，所述固定板(3)的两侧均固定连接有加固条(14)，所述加固条(14)的顶部均与支撑板(4)固定连接。
