一种电动机外壳制造用铸造装置的制作方法

本发明涉及金属工件铸造设备，具体涉及一种电动机外壳制造用铸造装置。

背景技术：

1、电动机，俗称马达，是指利用磁场与载电流导体间的相互作用把电能转换为机械能的动力机，主要类型包括交流电动机、直流电动机、步进电动机和伺服电动机等，电动机主要是由外壳、定子、转子和其他附件组成。

2、铸造是一种金属成型工艺，通过将金属熔化后倒入预先准备好的模具中，冷却凝固成所需形状的部件，其中，电动机外壳的制造通常是采用的铸造加工，电动机外壳铸造是一种将电动机的外壳通过铸造工艺制造出来的工艺，电动机外壳铸造加工时，需要使用落砂机利用振动和冲击使铸型中的型砂和铸件进行分离，落砂机的振动源分为机械、电磁和气动三类。

3、公告号为cn213944841u的中国专利文件公开了一种便于更换筛网的振动落砂机，包括外壳和传送装置，所述外壳的内部安装有振动装置，且外壳的顶部安装有喷头，并且外壳的一侧安装有伺服电机，所述伺服电机的输出端安装有偏心轮，且伺服电机的输出端安装有皮带，所述传送装置安装于外壳的底部，且外壳的底部安装有支撑架；该便于更换筛网的振动落砂机使用流程为，首先当铸件浇筑完成后，经过冷却对铸件进行脱模，将铸件与箱体放入到振动落砂机顶部，使用铸件和箱体与振动装置内部的滚轴相互贴合，同时启动伺服电机，使伺服电机的输出端带动偏心轮旋转，并且偏心轮带动振动装置振动，振动装置使铸件和箱体分离，同时将铸造件内的砂粒通过筛动网落入底部的传送装置顶部。

4、上述技术中，当落在振动落砂机上的型砂过大时，无法及时通过振动落砂机上的滤网筛下，大量的型砂与铸件一起在振动落砂机上振动，型砂与铸件长时间共同振动会导致铸件受到撞击，铸件表面出现磨损的现象，从而影响铸件的加工质量，同时大量的型砂堆积在振动落砂机上，会增加设备的负荷，导致振动效率降低。

技术实现思路

1、本发明提供一种电动机外壳制造用铸造装置，旨在解决现有技术中当落在振动落砂机上的型砂过大时，无法及时通过振动落砂机上的滤网筛下，大量的型砂与铸件一起在振动落砂机上振动，型砂与铸件长时间共同振动会导致铸件受到撞击，铸件表面出现磨损的现象，从而影响铸件的加工质量，同时大量的型砂堆积在振动落砂机上，会增加设备的负荷，导致振动效率降低的技术问题。

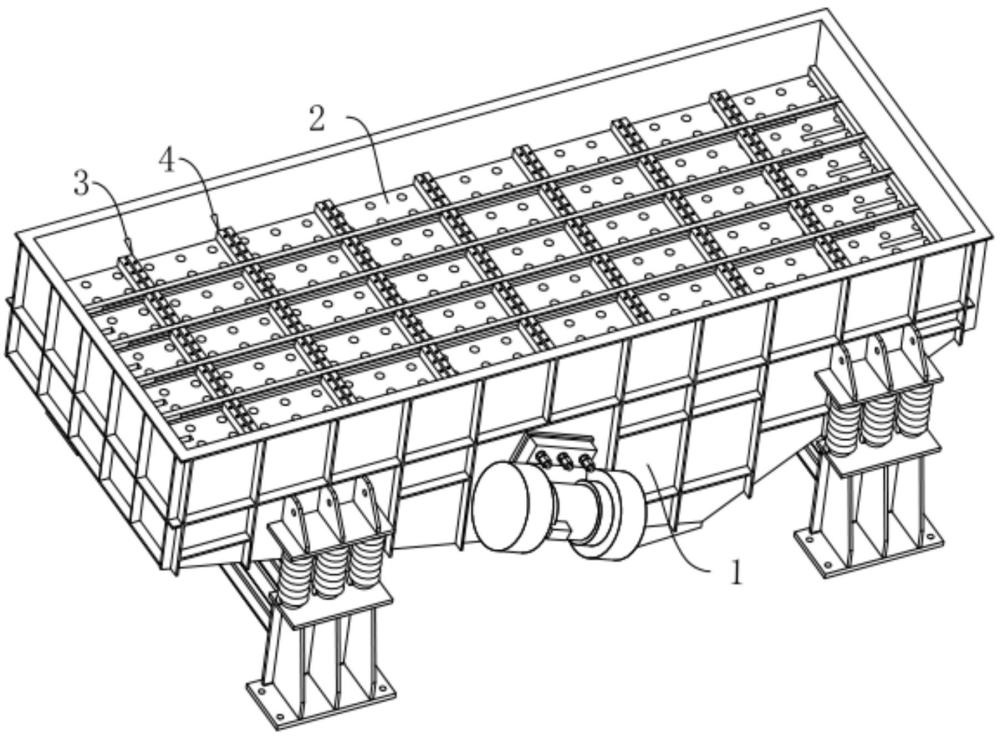

2、本发明的一种电动机外壳制造用铸造装置，包括落砂机本体和设置于落砂机本体上的筛网，所述落砂机本体内设置有推动装置，所述推动装置包括用于将型砂向筛网的筛孔内推动的推动杆和用于带动推动杆运动的推动组件，所述推动杆滑动配合于落砂机本体，所述落砂机本体内设置有挤压装置，所述挤压装置包括用于将型砂推动的挤压杆和用于带动挤压杆运动的驱动组件，所述推动杆与挤压杆在水平方向上相对设置，所述推动杆与挤压杆朝相互靠近的方向上滑动时，将型砂向筛网的筛孔内推动，并将推动杆与挤压杆之间的型砂进行挤压。

3、有益效果：通过推动装置和挤压装置的设置，当需要对筛网上的型砂进行处理时，推动组件能够带动推动杆滑动，驱动组件能够带动挤压杆滑动，推动杆与挤压杆朝相互靠近的方向上滑动时，能够将型砂向筛网的筛孔内推动，提升筛网对型砂的过滤效率，并将推动杆与挤压杆之间的大块型砂进行挤压，减少型砂堆积的现象，能够提升铸件的加工质量，同时提升落砂机的振动效率。

4、优选的，所述推动杆与挤压杆沿着落砂机本体的长度方向上设置有多组。

5、有益效果：通过将推动杆与挤压杆设置为多组，较单组推动杆与挤压杆而言，从而能够缩短推动杆与挤压杆的调节行程，进而提升推动杆与挤压杆往复移动的效率，进一步提升筛网对型砂的过滤效率。

6、优选的，所述推动杆与挤压杆沿着落砂机本体的宽度方向上设置有多组，且沿着落砂机本体的宽度方向上相邻的两组所述推动杆之间设置有固定杆，所述推动杆与挤压杆滑动配合于固定杆。

7、有益效果：通过固定杆的设置，能够实现将筛网上方的空间分割成多个用于处理型砂的腔室，对型砂进行处理时，能够提升对型砂的处理效率。

8、优选的，所述推动组件包括滑动配合于落砂机本体内的滑块和用于推动滑块滑动的驱动件，所述滑块与推动杆相连接。

9、优选的，所述推动杆与挤压杆上均开设有升降孔，所述推动杆与挤压杆上均设置有顶推装置，所述顶推装置包括用于顶推型砂与铸件的顶推杆和用于驱动顶推杆运动的顶推机构，所述顶推杆沿着竖向滑动配合于升降孔。

10、有益效果：通过顶推装置的设置，顶推机构能够推动顶推杆运动，顶推杆不断进行升降运动，能够对推动杆与挤压杆上方的大块型砂进行破碎，提升对大块型砂的处理效率，同时能够将铸件顶升，提升对铸件的振动效果。

11、优选的，所述顶推机构包括用于带动顶推杆升降的升降组件和用于带动升降组件运动的顶推组件，所述升降组件和顶推组件均设置于落砂机本体内。

12、有益效果：通过顶推组件带动升降组件运动，升降组件能够带动顶推杆进行升降运动，实现对顶推杆的便捷调节，通过顶推杆对大块型砂进行破碎。

13、优选的，所述升降组件包括用于带动顶推杆升降的凸轮和转动配合于推动杆内的转动杆，所述凸轮与转动杆相连接。

14、优选的，所述顶推组件包括安装于转动杆上的齿轮和用于带动齿轮转动的齿条，所述齿条与齿轮相啮合。

15、优选的，所述推动杆内的齿条用于驱动挤压杆内的齿轮转动，所述挤压杆内的齿条用于驱动推动杆内的齿轮转动。

16、有益效果：当每组推动杆与挤压杆进行相对滑动时，能够带动相应的齿条进行滑动，进而带动齿轮进行转动，实现推动杆与挤压杆内顶推杆的升降运动。

17、优选的，所述推动杆与挤压杆内均设置有联动装置，所述联动装置包括用于带动多个顶推杆升降的联动架和用于带动联动架下降的弹性件，所述弹性件的一端与联动架相连接，另一端与推动杆相连接。

18、有益效果：通过联动装置的设置，凸轮对联动架顶升时，使得多个顶推杆能够同时进行升降运动，并通过弹性件的设置，当凸轮不再对联动架顶升时，能够实现联动架的快速回落，进而实现多个顶推杆的快速回落。

19、本发明的有益效果为：

20、1、本发明中，通过推动装置和挤压装置的设置，当需要对筛网上的型砂进行处理时，推动组件能够带动推动杆滑动，驱动组件能够带动挤压杆滑动，推动杆与挤压杆朝相互靠近的方向上滑动时，能够将型砂向筛网的筛孔内推动，提升筛网对型砂的过滤效率，并将推动杆与挤压杆之间的大块型砂进行挤压，减少型砂堆积的现象，能够提升铸件的加工质量，同时提升落砂机的振动效率。

21、2、本发明中，通过顶推装置的设置，顶推机构能够推动顶推杆运动，顶推杆不断进行升降运动，能够对推动杆与挤压杆上方的大块型砂进行破碎，提升对大块型砂的处理效率，同时能够将铸件顶升，提升对铸件的振动效果。

22、3、本发明中，通过联动装置的设置，凸轮对联动架顶升时，使得多个顶推杆能够同时进行升降运动，并通过弹性件的设置，当凸轮不再对联动架顶升时，能够实现联动架的快速回落，进而实现多个顶推杆的快速回落。
