一种荷叶型外墙真石漆及其制备方法与流程

本发明涉及建筑装饰材料领域，特别是一种荷叶型外墙真石漆及其制备方法，广泛用于别墅、公寓、办公楼、大厦等各种高档建筑物的外墙装饰。
背景技术：

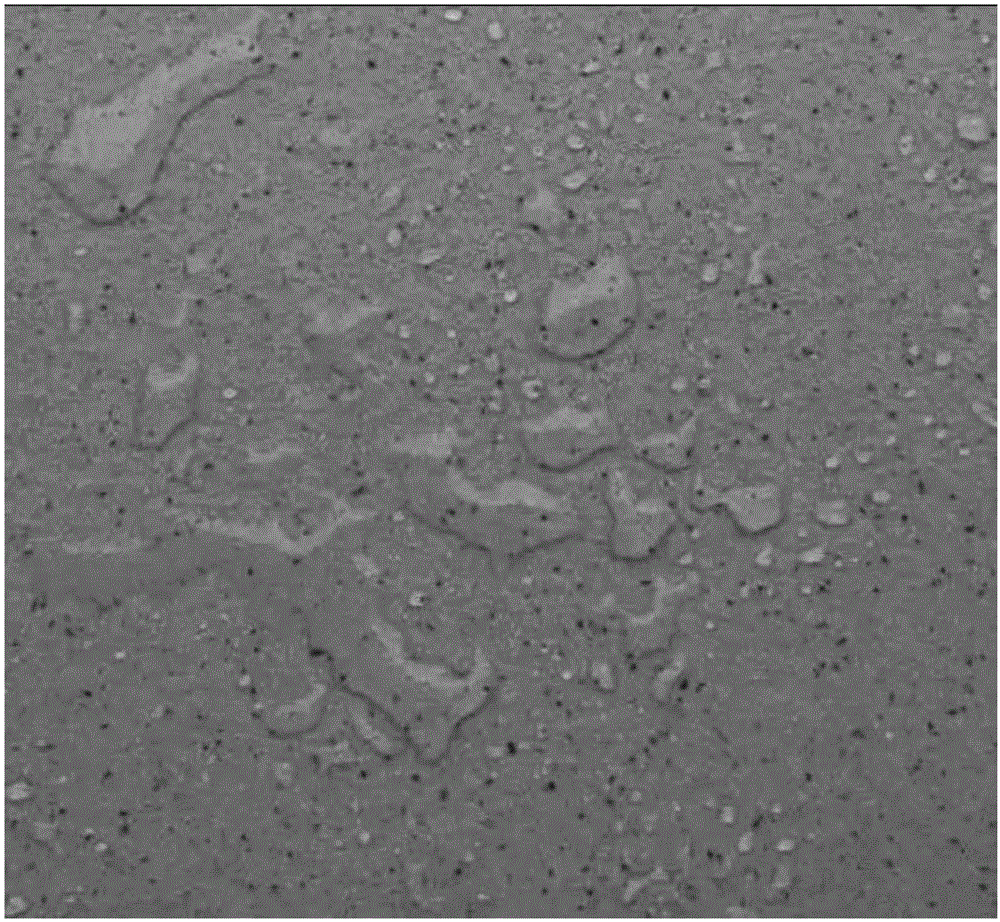

：真石漆是一种装饰效果酷似大理石、花岗石的水性建筑涂料，用真石漆装修后的建筑物，具有天然石材的自然色泽，给人以高雅、和谐、庄重之美感，效果生动逼真，具有回归自然的功效。同时，耐水、耐酸碱、耐候性好，附着力强，轻质安全，施工方便，不受墙面造型限制，能遮盖墙体的细小裂纹，有效遮盖墙体表面缺陷，节能环保，是外墙保温的最佳搭档。另外，外墙真石漆的使用成本远远低于干挂石材，成本优势非常明显，使用寿命至少10年以上，而传统涂料以3年计的话，其间需翻新多次，相比之下，整体拥有成本最低。因此，真石漆越来越受到广大用户的喜爱和推崇。目前，真石漆作为外墙装饰，耐污染是每一个用户在选择真石漆时最为关心的问题，很多的工程施工没多久看起来象好多年了，挂满了灰尘，陈旧不堪，影响美观。外墙真石漆抗污性差是指：灰尘和污染物极易沉积、渗入，雨水和人工都难以进行清洗，这从根本上影响了建筑物的外观。而外墙真石漆污染的来源主要是人为和自然两个方面，有两种形式的表现，即沉积性和侵入性。其中沉积性污染，简单讲是指：灰尘在外墙真石漆上的粘附或沉积，沉积性污染的程度与外墙真石漆表面的平整性有关，涂层的平整性越好，沉积性污染就越容易清除，但真石漆是由粗细不同的砂子调配而成的，太平整就没有了那种质感；侵入性污染，即尘埃、有色物质等随同液体侵入外墙真石漆涂层表面的毛细结构内，外墙真石漆的致密性越高，就越不容易发生侵入性污染，相比沉积性污染，侵入性污染清除起来非常困难。本发明是针对目前外墙真石漆抗污性差的问题而提出的。技术实现要素：本发明的目的为了提供一种具有超强的自洁性的荷叶型外墙真石漆及其制备方法，抗侵入性污染能力强，同时借助雨水即能将尘埃等沉积性污染物冲刷掉，保持建筑物外表持久清新，使用寿命长。本发明的技术方案是：一种荷叶型外墙真石漆，由基础漆和彩砂混合而成，其特征在于：所述基础漆按重量百分比由以下组分组成：所述纳米材料为甲基硅醇钠；所述成膜物为硅丙。上述的荷叶型外墙真石漆，所述彩砂由200目彩砂、80-120目彩砂、40-80目彩砂、20-40目彩砂和10-20目彩砂构成，所述基础漆和彩砂的重量百分比如下：上述的荷叶型外墙真石漆，所述无机增稠剂为膨润土或蒙托石粉。一种上述的荷叶型外墙真石漆的制备方法，其特征在于，包括如下步骤：1)、制备基础漆首先，将水加入反应罐，启动搅拌机，在搅拌状态下，缓慢加入无机增稠剂，搅拌25-35分钟，然后继续在搅拌状态下加入纳米材料、润湿剂和消泡剂，在常温下反应25-30分钟，在此过程中，搅拌机的转数为700-800转/分钟；最后加入成膜物和杀菌剂，搅拌机的转数为300-400转/分钟，低速搅拌15-25分钟后，停机、备用；2)、筛选彩砂；3)、将按比例称取的基础漆和彩砂混合均匀，包装备用。本发明的有益效果是：1、本发明基础漆的性质对形成荷叶效果起到了决定性的作用，其将涂料中的其它组分粘结成一整体，当涂料干燥硬化后，能附着在被涂基层表面形成均匀的连续而坚韧的保护膜，由于该保护膜的存在，显著增强了真石漆的抗侵入性污染能力，同时由于基础漆的纳米活性体与水乳液产生网络结构，生成复杂的多重纳米和微米级的超微结构，雨水掉落在保护膜上以后在自身的表面张力作用下形成球状，水球在滚动中吸附尘土等沉积性污染物并滚出保护膜，由此实现荷叶自洁效应。2、彩砂起到骨架作用，使涂层具有一定的遮盖力，增加了涂层色彩，增强了涂膜本身强度。附图说明图1是本发明的荷叶型外墙真石漆的涂层遇水效果图一(水浮于涂层表面)；图2是本发明的荷叶型外墙真石漆的涂层遇水效果图二(水浮于涂层表面)；图3是现有普通外墙真石漆的涂层遇水效果图一(水渗入涂层中)；图4是现有普通外墙真石漆的涂层遇水效果图二(水渗入涂层中)。具体实施方式实施例1该荷叶型外墙真石漆，由基础漆和彩砂混合而成。其中，所述基础漆按重量百分比由以下组分组成：水35％、润湿剂0.2％、消泡剂0.2％、膨润土2％、甲基硅醇钠3％、硅丙59.4％、杀菌剂0.2％。所述彩砂由200目彩砂、80-120目彩砂、40-80目彩砂、20-40目彩砂和10-20目彩砂构成，所述基础漆和彩砂的重量百分比如下：基础漆30％；200目彩砂5％；80-120目彩砂20％；40-80目彩砂40％；20-40目彩砂3％；10-20目彩砂2％。该荷叶型外墙真石漆的制备方法是：1)、制备基础漆首先，按重量比例将水加入反应罐，启动搅拌机，在搅拌状态下，按比例缓慢加入膨润土，高速搅拌30分钟，然后继续在搅拌状态下按比例加入甲基硅醇钠、润湿剂和消泡剂，在常温下反应30分钟，在此过程中，搅拌机的转数为700转/分钟；最后按比例加入硅丙和杀菌剂，搅拌机的转数为300转/分钟，低速搅拌20分钟后，停机、备用。2)、筛选彩砂，并检查彩砂有无色差、颗粒是否均匀、有无杂质、彩砂硬度等项。3)、将按比例称取的基础漆和彩砂混合均匀，包装备用。实施例2该荷叶型外墙真石漆，由基础漆和彩砂混合而成。其中，所述基础漆按重量百分比由以下组分组成：水40％、润湿剂0.1％、消泡剂0.1％、蒙托石粉1％、甲基硅醇钠2％、硅丙56.7％、杀菌剂0.1％。所述彩砂由200目彩砂、80-120目彩砂、40-80目彩砂、20-40目彩砂和10-20目彩砂构成，所述基础漆和彩砂的重量百分比如下：基础漆40％；200目彩砂4％；80-120目彩砂16％；40-80目彩砂36％；20-40目彩砂2％；10-20目彩砂2％。该荷叶型外墙真石漆的制备方法是：1)、制备基础漆首先，启动搅拌机，将水加入反应罐，在搅拌状态下，按比例缓慢加入蒙托石粉高速搅拌25分钟，然后继续在搅拌状态下按比例加入甲基硅醇钠、润湿剂和消泡剂，在常温下反应25分钟，在此过程中，搅拌机的转数为800转/分钟；最后按比例加入硅丙和杀菌剂，搅拌机的转数为400转/分钟，低速搅拌15分钟后，停机、备用。2)、筛选彩砂，并检查彩砂有无色差、颗粒是否均匀、有无杂质、彩砂硬度等项。3)、将按比例称取的基础漆和彩砂混合均匀，包装备用。实施例3该荷叶型外墙真石漆，由基础漆和彩砂混合而成。其中，所述基础漆按重量百分比由以下组分组成：水35.6％、润湿剂0.15％、消泡剂0.15％、蒙托石粉1.5％、甲基硅醇钠2.5％、硅丙60％、杀菌剂0.1％。所述彩砂由200目彩砂、80-120目彩砂、40-80目彩砂、20-40目彩砂和10-20目彩砂构成，所述基础漆和彩砂的重量百分比如下：基础漆35％；200目彩砂4.5％；80-120目彩砂19％；40-80目彩砂38％；20-40目彩砂2.5％；10-20目彩砂1％。该荷叶型外墙真石漆的制备方法是：1)、制备基础漆首先，按比例将水加入反应罐，启动搅拌机，在搅拌状态下，按比例缓慢加入膨润土，高速搅拌35分钟，然后继续在搅拌状态下按比例加入甲基硅醇钠、润湿剂和消泡剂，在常温下反应35分钟，在此过程中，搅拌机的转数为750转/分钟；最后按比例加入硅丙和杀菌剂，搅拌机的转数为350转/分钟，低速搅拌25分钟后，停机、备用。2)、筛选彩砂，并检查彩砂有无色差、颗粒是否均匀、有无杂质、彩砂硬度等项。3)、将按比例称取的基础漆和彩砂混合均匀，包装备用。其他同实施例1。对实施例1-实施例3制备完成的真石漆进行产品性能及荷叶效果的测试、施工性能的测试以及生产稳定性和储存稳定性的测试。测试结果如表1所示。表1将本发明的荷叶真石漆与普通真石漆的技术指标进行对比，普通真石漆由水、消泡剂、增稠剂、成膜物、杀菌剂组成，其中成膜物为苯丙。对比情况如表2所示。表2项目本发明实施例1-3普通真石漆容器中状态搅拌后均匀无硬块搅拌后均匀无硬块施工性喷涂无障碍易发花低温贮存稳定性3次试验后，无异常3次试验后，无异常热贮存稳定一个月后无异常无异常初期干燥抗裂性无裂纹无裂纹干燥时间(表干)/h≤3≤4涂膜外观正常正常耐水性96小时无异常96小时无异常耐碱性96小时无异常96小时无异常耐酸雨性48小时无异常48小时无异常柔韧性直径100mm无裂纹无裂纹耐沾污性5次循环试验后≤1级不合格耐人工老化500小时涂膜无变化合格退色当前第1页1 2 3
