电磁细胞混匀移液枪的制作方法

本发明涉及生物医学实验器械技术领域，具体涉及一种电磁细胞混匀移液枪。

背景技术：

在本发明做出之前，现有技术是细胞移液与混匀分开，将细胞沉淀物通过手工的方法或者用细胞混匀器混匀细胞，主要缺点是操作耗时，过程复杂，影响实施效果。

技术实现要素：

本发明提供一种电磁细胞混匀移液枪，与传统方法相比，本发明的电磁细胞混匀移液枪结构合理、使用方便，可以在移液的同时即时混匀细胞。

为了解决上述技术问题，本发明提供的技术方案为：

一种电磁细胞混匀移液枪，包括移液枪和可产生电磁场装置，所述移液枪包括移液枪本体、可伸缩硅胶管、磁针连接球、小磁针，所述可伸缩硅胶管固定在移液枪本体的弹性吸嘴内侧，由硅胶粗管和硅胶细管组成，所述硅胶粗管内壁相邻设有至少一个凸起，硅胶细管外壁上设有与上述凸起相配合的凹槽，硅胶细管通过相配合的凹槽和凸起插装在硅胶粗管内侧，硅胶细管下部端面是弧形，向中心凸出，形成凸槽，以便位于凸槽上的磁针连接球可以自由旋转，小磁针通过硅胶细管下部弧形端面中心的孔洞固定在磁针连接球上，所述可产生电磁场装置包括磁场产生线圈，该线圈外接交流电，用于产生变化磁场，所述小磁针感应可产生电磁场装置产生的磁场而自由旋转。

与现有技术相比，本发明提供了一种可以用于细胞移液过程中即时混匀细胞的电磁细胞混匀移液枪，与现有技术相比，本发明可以在细胞移液的同时实现对液体的快速混匀，结构合理，使用方便，混匀效果极佳。

附图说明

图1是本发明的电磁细胞混匀移液枪中的移液枪结构示意图，其中，1.移液枪本体、2.硅胶粗管、3.硅胶细管、4.磁针连接球、5.小磁针；

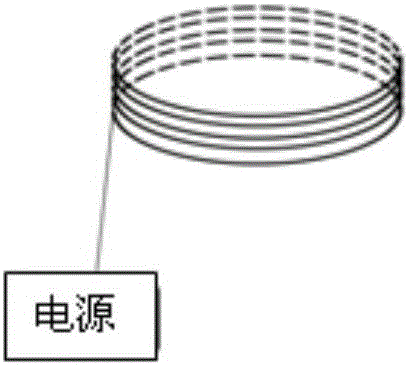

图2是本发明的电磁细胞混匀移液枪中的可产生电磁场装置结构示意图；

图3是本发明的磁针连接球和小磁针的结构示意图；

图4是本发明的硅胶粗管结构的放大图；

图5是本发明的硅胶细管结构的放大图。

具体实施方式

结合具体实施方式和说明书附图对本发明做进一步说明。

一种电磁细胞混匀移液枪，包括移液枪和可产生电磁场装置，所述移液枪包括移液枪本体1、可伸缩硅胶管、磁针连接球4、小磁针5，所述可伸缩硅胶管固定在移液枪本体的弹性吸嘴内侧，由硅胶粗管2和硅胶细管3组成，所述硅胶粗管2内壁相邻设有至少一个凸起，硅胶细管3外壁上设有与上述凸起相配合的凹槽，硅胶细管3通过相配合的凹槽和凸起插装在硅胶粗管2内侧，硅胶细管3下部端面是弧形，向中心凸出，形成凸槽，以便位于凸槽上的磁针连接球4可以自由旋转，小磁针5通过硅胶细管3下部弧形端面中心的孔洞固定在磁针连接球4上，所述可产生电磁场装置包括磁场产生线圈，该线圈外接交流电，用于产生变化磁场，所述小磁针5感应可产生电磁场装置产生的磁场而自由旋转。

在进行细胞移液的时候，根据所要移液的细胞的量，通过所述凹槽与不同位置的凸起配合插装，来调节可伸缩硅胶管的长度，用移液枪移液后，将移液枪枪尖朝下悬空于接通交流电的线圈，线圈由于电流方向的不断变化，所产生的磁场方向不断变化，小磁针5受到磁场的作用力而不断旋转，搅拌细胞液，从而实现在移液的过程中及时混匀细胞的目的。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明披露的技术范围内，按照本领域的普通技术知识和通用方法，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
