一种应用于微生物培养的培养皿放置架的制作方法

本实用新型涉及一种应用于微生物培养的培养皿放置架。

背景技术：

培养皿是一种用于微生物或细胞培养的实验室器皿，由一个平面圆盘状的底和一个盖组成；为了控制培养温度等实验条件，接种到培养皿中的微生物或细胞需要放置到指定位置中进行培养，通常为防止盖子上的冷凝水落下造成污染，培养皿需要倒扣且平放在恒温箱内；现有技术中，进行培养实验时，对培养皿的放置需要使用到放置架，但是目前的放置架对培养皿的固定效果不理想，稳定性不足，且由于一些物品放置在放置架以上的位置处，如果其他的物品倾倒，就会很容易的损坏培养皿，从而对培养皿内的微生物造成损害，影响试验效果。

技术实现要素：

本实用新型要解决的技术问题是提供一种结构简单，使用、安装方便，培养皿放置牢靠、稳定，拿取方便，成本低，整体支撑强度高，移动方便，可减少碰撞和外部杂物对培养皿的损害，操作简单，适用范围广，使用寿命长，具有安全可靠作用的应用于微生物培养的培养皿放置架。

为解决上述问题，本实用新型采用如下技术方案：一种应用于微生物培养的培养皿放置架，包括底座、两个第一支撑柱、两个第二支撑柱和顶板，所述两个第一支撑柱和两个第二支撑柱均固定在底座上，所述两个第一支撑柱和两个第二支撑柱上端部均设有连接法兰，所述顶板通过连接法兰固定在两个第一支撑柱和两个第二支撑柱上，所述两个第一支撑柱之间连接有第一连接梁，所述两个第二支撑柱之间连接有第二连接梁，所述第一连接梁和第二连接梁之间连接有两个固定梁，所述两个固定梁之间连接有第一移动杆和第二移动杆，所述两个固定梁上均设有滑槽，所述滑槽内可滑动的设有移动块，所述第一移动杆和第二移动杆两端均延伸至滑槽内，并与移动块固定，所述移动块上部设有用于固定培养皿的定位块，所述第一连接梁上贯穿的设有第一顶杆，所述第二连接梁上贯穿的设有第二顶杆，所述第一顶杆与第一移动杆固定，所述第二顶杆与第二移动杆固定，所述第一连接梁的外侧位置处设有与所述第一顶杆相配合的第一定位螺母，所述第二连接梁的外侧位置处设有与所述第二顶杆相配合的第二定位螺母。

作为优选的技术方案，所述底座上设有支架，所述支架上设有支撑杆，所述支撑杆延伸至底座下部，所述延伸至底座下部的支撑杆上设有支撑板，所述支撑板上部的支撑杆上套设有减震弹簧，所述支架上设有与所述支撑杆相配合的第一固定螺母，所述底座上设有与所述支撑杆相配合的第二固定螺母，所述底座下部设有行走轮，所述行走轮设有四个，所述支撑板设有四个。

作为优选的技术方案，所述定位块与培养皿相配合的那一面上设有柔性垫片，所述两个固定梁上均设有与所述第一移动杆和第二移动杆相配合的移动槽，所述移动槽和滑槽连通设置。

作为优选的技术方案，所述减震弹簧上端部与底座相抵，下端部与支撑板相抵。

作为优选的技术方案，所述两个第一支撑柱和两个第二支撑柱均与底座采用焊接的方式固定连接。

本实用新型一种应用于微生物培养的培养皿放置架的有益效果是：结构简单，使用、安装方便，培养皿放置牢靠、稳定，拿取方便，成本低，整体支撑强度高，移动方便，可减少碰撞和外部杂物对培养皿的损害，操作简单，适用范围广，使用寿命长，具有安全可靠的作用。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型一种应用于微生物培养的培养皿放置架的结构示意图；

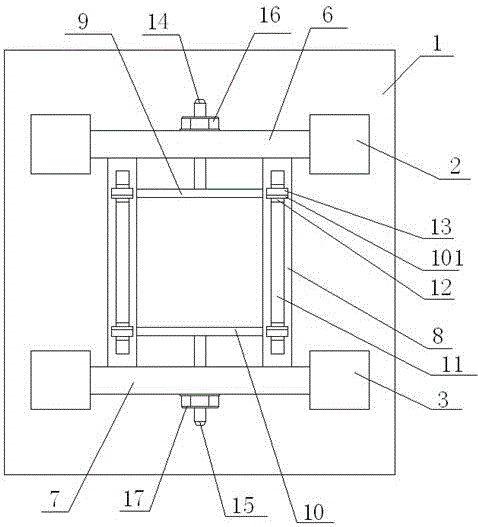

图2为本实用新型一种应用于微生物培养的培养皿放置架的俯视图；

图3为本实用新型一种应用于微生物培养的培养皿放置架的固定梁主视图；

图4为本实用新型一种应用于微生物培养的培养皿放置架的A-A剖视图；

图5为本实用新型一种应用于微生物培养的培养皿放置架的移动块主视图。

具体实施方式

参阅图1至图5所示的一种应用于微生物培养的培养皿放置架，包括底座1、两个第一支撑柱2、两个第二支撑柱3和顶板4，所述两个第一支撑柱2和两个第二支撑柱3均固定在底座1上，所述两个第一支撑柱2和两个第二支撑柱3上端部均设有连接法兰5，所述顶板4通过连接法兰5固定在两个第一支撑柱2和两个第二支撑柱3上，所述两个第一支撑柱2之间连接有第一连接梁6，所述两个第二支撑柱3之间连接有第二连接梁7，所述第一连接梁6和第二连接梁7之间连接有两个固定梁8，所述两个固定梁8之间连接有第一移动杆9和第二移动杆10，所述两个固定梁8上均设有滑槽11，所述滑槽11内可滑动的设有移动块12，所述第一移动杆9和第二移动杆10两端均延伸至滑槽11内，并与移动块12固定，所述移动块12上部设有用于固定培养皿的定位块13，所述第一连接梁6上贯穿的设有第一顶杆14，所述第二连接梁7上贯穿的设有第二顶杆15，所述第一顶杆14与第一移动杆9固定，所述第二顶杆15与第二移动杆10固定，所述第一连接梁6的外侧位置处设有与所述第一顶杆14相配合的第一定位螺母16，所述第二连接梁4的外侧位置处设有与所述第二顶杆15相配合的第二定位螺母17。

本实用新型中一个较佳的实施例，所述底座1上设有支架18，所述支架18上设有支撑杆19，所述支撑杆19延伸至底座1下部，所述延伸至底座1下部的支撑杆19上设有支撑板20，所述支撑板20上部的支撑杆19上套设有减震弹簧21，所述支架18上设有与所述支撑杆19相配合的第一固定螺母22，所述底座1上设有与所述支撑杆19相配合的第二固定螺母23，所述底座1下部设有行走轮24，所述行走轮24设有四个，所述支撑板20设有四个。

本实用新型中一个较佳的实施例，所述定位块13与培养皿相配合的那一面上设有柔性垫片101，所述两个固定梁8上均设有与所述第一移动杆9和第二移动杆10相配合的移动槽102，所述移动槽102和滑槽11连通设置。

本实用新型中一个较佳的实施例，所述减震弹簧21上端部与底座1相抵，下端部与支撑板20相抵。

本实用新型中一个较佳的实施例，所述两个第一支撑柱2和两个第二支撑柱3均与底座1采用焊接的方式固定连接。

进一步的，所述底座上设有支架，所述支架上设有支撑杆，所述支撑杆延伸至底座下部，所述延伸至底座下部的支撑杆上设有支撑板，所述支撑板上部的支撑杆上套设有减震弹簧，所述支架上设有与所述支撑杆相配合的第一固定螺母，所述底座上设有与所述支撑杆相配合的第二固定螺母，所述底座下部设有行走轮，所述行走轮设有四个，所述支撑板设有四个，通过以上结构设置，在需要支撑杆和支撑板支撑本放置架时，通过旋转第一固定螺母和第二固定螺母，可将支撑杆向下顶出，从而支撑板落地，在支撑板落地的同时，本放置架被缓缓的支撑起，从而使得行走轮离地，可避免行走轮因承受较大重力而减少使用寿命的情况，通过所设的减震弹簧，可增加支撑板和支撑杆配合支撑放置架时的减震效果。

进一步的，所述定位块与培养皿相配合的那一面上设有柔性垫片，所述两个固定梁上均设有与所述第一移动杆和第二移动杆相配合的移动槽，所述移动槽和滑槽连通设置，通过在定位块上设置的柔性垫片，使得定位块在固定培养皿时，可对培养皿起到一定的保护作用，避免在定位块固定培养皿时与培养皿之间产生硬性接触而损坏培养皿，通过所设的移动槽，可表面与第一移动杆和第二移动杆在两个固定梁上的滑动。

本实用新型一种应用于微生物培养的培养皿放置架具有以下优点：使用时，将微生物培养皿放置在两个固定梁上，通过旋转第一定位螺母和第二定位螺母，可将第一顶杆和第二顶杆向内侧推进，从而使得固定在第一移动杆和第二移动杆上的移动块向两个固定梁的中间位置处靠近，而此时设置在移动块上的定位块则会在移动到指定位置时与培养皿配合，从而起到了固定培养皿的作用，通过此方法对培养皿固定，也增加了培养皿在放置时的稳定性，通过所设的顶板，可避免位于放置架上部的物品摔落而损害培养皿，通过所设的行走轮，可便于本放置架的移动，通过所设的支撑杆和支撑板，可增加本放置架的支撑强度，也可避免行走轮承受较大重力而减少行走轮的使用寿命。其结构简单，使用、安装方便，培养皿放置牢靠、稳定，拿取方便，成本低，整体支撑强度高，移动方便，可减少碰撞和外部杂物对培养皿的损害，操作简单，适用范围广，使用寿命长，具有安全可靠的作用。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
