一种餐饮废油脂回收系统及回收方法与流程

1.本发明涉及垃圾分类中废油脂回收领域。


背景技术：

2.现在垃圾分类及废油脂回收过程中，因废油脂回收量少，回收单位无法对零星分布的餐饮业户所产生的厨余垃圾及废油脂进行集中回收，因此这些餐饮业户在废油脂过程处理中占用大量的人工用时，导致回收效率低下。


技术实现要素：

3.本发明的目的是为了克服现有零散餐饮业户在废油脂处理过程中占用大量的人工用时，导致回收效率低下的问题，提供了一种餐饮废油脂回收系统及回收方法。
4.本发明的一种餐饮废油脂回收系统，包括至少一个废油脂收集单元、回收监督单元、片区回收单元、中转存储单元、至少一个废油脂再利用单元和至少一个运输单元；
5.废油脂收集单元初始配置有设定数量的空油桶，空油桶为未盛装废油脂的油桶，且油桶上设有用于区分油桶个体的标识；
6.废油脂收集单元，与回收监督单元连接，用于通过空油桶收集废油脂，并发送计量信息至回收监督单元；计量信息包括盛油桶的数量或/和空油桶剩余的数量；盛油桶为盛装有设定容量废油脂的油桶；
7.回收监督单元，与片区回收单元连接，用于接收计量信息，当盛油桶的数量或/和空油桶剩余的数量达到数量设定值时，发送回收信号至片区回收单元；
8.片区回收单元，与中转存储单元连接，用于接收回收信号后，从废油脂收集单元处回收盛油桶，并返还等量的空油桶；以及将盛油桶存储至中转存储单元，并从中转存储单元中取出等量的空油桶；
9.中转存储单元，与回收监督单元连接，用于存储盛油桶和空油桶，以及根据标识对回收的盛油桶进行计量得到盛油桶库存量，发送至回收监督单元；
10.回收监督单元，还与废油脂再利用单元连接，用于接收盛油桶库存量信息，在盛油桶库存量达到库存量设定阈值时，发送回收选择信号至所有废油脂再利用单元；回收选择信号包括第一数值；
11.所有废油脂再利用单元，分别用于接收回收选择信号后，根据第一数值回复回收竞选信号至回收监督单元，回收竞选信号包括第二数值；
12.回收监督单元，还用于接收所有回收竞选信号后，根据第二数值挑选一对应的废油脂再利用单元，并发送运输选择信号至所有运输单元；运输选择信号包括第三数值和对应的废油脂再利用单元；
13.所有运输单元，分别用于接收运输选择信号后，根据第三数值回复运输竞选信号至回收监督单元，运输竞选信号包括第四数值；
14.回收监督单元，还用于接收所有运输竞选信号后，根据第四数值挑选一对应的运
输单元，并发送运输单元选定信号至对应的运输单元；
15.对应的运输单元，与对应的废油脂再利用单元连接，用于接收运输单元选定信号后，从中转存储单元回收盛油桶并运送至对应的废油脂再利用单元。
16.进一步地，还包括运营托管单元；
17.对应的运输单元，还与运营托管单元连接，用于从对应的废油脂再利用单元回收空油桶并运送至运营托管单元；
18.运营托管单元，与所有中转存储单元连接，用于维护和清理空油桶，并对空油桶进行再分配至中转存储单元。
19.进一步地，废油脂收集单元，还与片区回收单元连接，用于发送回收指令至片区回收单元；
20.片区回收单元，还用于接收回收指令后，从废油脂收集单元处回收盛油桶，并返还等量的空油桶。
21.进一步地，标识为二维码或条形码。
22.进一步地，中转存储单元按区域划分，同一个区域内多个废油脂收集单元对应于一个中转存储单元。
23.本发明的一种餐饮废油脂回收方法，方法基于权利要求1～5的一种餐饮废油脂回收系统其中一项实现，具体步骤如下：
24.步骤一、废油脂收集单元通过空油桶收集废油脂，并发送计量信息至回收监督单元；
25.回收监督单元接收计量信息；
26.当计量信息达到数量设定值时，发送回收信号至片区回收单元；
27.步骤二、片区回收单元接收回收信号后，从废油脂收集单元处回收盛油桶，并返还等量的空油桶；
28.以及将盛油桶存储至中转存储单元，并从中转存储单元中取出等量的空油桶；
29.步骤三、中转存储单元对回收的盛油桶进行计量得到盛油桶库存量，发送至回收监督单元；
30.回收监督单元接收盛油桶库存量信息；
31.当盛油桶库存量达到库存量设定阈值时，发送回收选择信号至至少一个废油脂再利用单元；
32.步骤四、至少一个废油脂再利用单元分别回复回收竞选信号至回收监督单元；
33.回收监督单元接收至少一个回收竞选信号后，挑选一对应的废油脂再利用单元，并发送运输选择信号至至少一个运输单元；
34.步骤五、至少一个运输单元回复运输竞选信号至回收监督单元；
35.回收监督单元接收至少一个运输竞选信号后，挑选一对应的运输单元，并发送运输单元选定信号至对应的运输单元；
36.对应的运输单元接收运输单元选定信号后，从中转存储单元回收盛油桶并运送至对应的废油脂再利用单元。
37.进一步地，还包括，
38.步骤六、对应的运输单元从对应的废油脂再利用单元回收空油桶并运送至运营托
管单元；
39.步骤七、运营托管单元维护和清理空油桶，并对空油桶进行再分配至中转存储单元。
40.进一步地，步骤二还包括如下步骤：
41.片区回收单元根据标识统计自身工作量，工作量包括该片区回收单元向中转存储单元存入盛油桶的数量和向中转存储单元取出空油桶的数量。
42.本发明的有益效果是：
43.将零星分布的餐饮业户所产生的厨余垃圾及废油脂进行片区划分后回收，每片区废油脂集中存储后，再由回收单位进行集中回收，减少餐饮业户在废油脂过程处理中占用的人工用时，提高回收效率。
附图说明

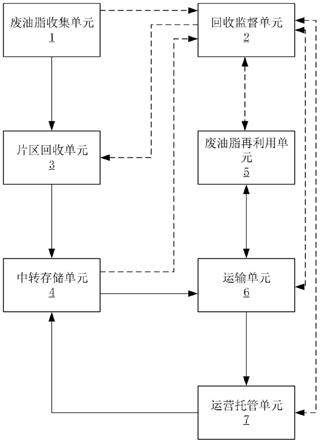

44.图1为本发明的一种餐饮废油脂回收系统的原理框图。
具体实施方式
45.具体实施方式一，本发明的一种餐饮废油脂回收系统，包括废油脂收集单元1(可作为餐饮业户)、回收监督单元2(可作为实现相应功能的回收监管系统)、片区回收单元3(可作为回收人员或单位)、中转存储单元4(可作为中转储运站)、至少一个废油脂再利用单元5(可作为废油脂回收企业)、至少一个运输单元6(可作为运输公司)以及运营托管单元7(可作为运营托管机构)，各组成部分通过网络进行信息连接，以此实现餐饮垃圾排放与分类的动态监控。
46.本餐饮废油脂回收系统是用于回收餐饮/厨余垃圾中的废油脂，在对废油脂回收的过程中还可以对其他垃圾(固体类垃圾)进行回收，同时与废油脂对应的容器油桶一样，回收其他垃圾时也同时配发相应的容器，如厨余垃圾袋，回收方法与废油脂的方法相同，只是废油脂回收企业为垃圾回收企业。
47.具体工作过程是：
48.1、餐饮业户做为废油脂的产生源，将废油脂收集到统一规格的油桶中，油桶上标有唯一的二维码及特定的logo。当废油脂集满油桶后，回收人员或单位根据餐饮业户的通知或回收监管系统的检测结果提示，上门收取、确认并上传，餐饮业户以其回收的废油脂统计量获得相应的奖励或荣誉；
49.具体地，每个油桶上的二维码是唯一的，回收人员将带有二维码的空油桶送到餐饮业户，餐饮业户扫描空油桶上的二维码，确认空油桶的接收时间，当油桶集满废油脂时，餐饮业户向回收监管系统发出油桶桶满需要回收的信息，该回收信息显示在回收监管系统，回收人员看到回收请求信息，领取回收任务到达餐饮业户处，与餐饮业户一起对油桶内的废油脂的数量进行确认，餐饮业户扫描盛油桶的二维码，将确认后的废油脂数量(由设定的油桶盛满废油脂的容积确定)上传回收监管系统，该信息录入该餐饮业户数据库，作为对餐饮业户奖励依据；
50.回收人员扫描油桶的二维码，将确认后的废油脂数量上传回收监管系统，该信息进入回收人员数据库，数据对比无误系统确认通过，回收人员将另一个空油桶交与餐饮业
户，由餐饮业户扫描该空油桶的二维码，确认收到新的空油桶信息，完成盛油桶与空油桶的移交，回收人员在交付空油桶的同时，还可以向餐饮业户派发相应比例的厨余垃圾袋，便于餐饮业户进行厨余垃圾分类。
51.2、回收人员配备回收车辆，上门收取盛油桶，并派发同等数量的空油桶，以及相应比例的厨余垃圾袋。当盛油桶装满车辆后，回收人员将其送至中转储运站，同时取出等量的空油桶及相应数量的厨余垃圾袋，出、入库数量扫码确认并上传至回收监管系统，回收人员以此作为当日回收工作的薪资结算和周期评比依据；
52.具体地，每个中转储运站安装有视频监控及扫码装置，回收人员将从多个餐饮业户处收集到满油桶送到中转储运站，盛油桶通过扫码进入中转储运站，同时取出等量的空油桶及相应数量的厨余垃圾袋，出、入库数量扫码确认并上传到回收监管系统，回收人员以此作为当日回收工作的薪资结算和周期评比依据。
53.3、中转储运站是按区域划分，并根据餐饮业户的密集度在现有垃圾周转站处设置。中转储运站内盛油桶的库存量达到设定值后，回收监管系统向各个持牌的废油脂回收企业发出竞卖信息(回收选择信号，其中第一数值可以为最低价格)，各个废油脂回收企业竞卖(发送回收竞选信号，其中第二数值可以为竞价)，竞卖成功(根据竞价进行选择价格最高的，或依据其他标准选择)后中转储运站是发布其运送的招标信息(运输选择信号，其中第三数值可以为运输定价)；
54.4、运输公司配套运输车辆，可根据回收监管系统发布的招标信息进行投标(发送运输竞选信号，其中第四数值可以为运输投标价格)运送，运输公司中标(根据运输投标价格进行选择价格最低的，或依据其他标准选择)后将该中转储运站内的废油脂运送到对应竞买成功的废油脂回收企业，并取回该企业搁置的空油桶，然后将空油桶运送至运营托管机构；
55.具体地，运输公司中标后，扫码取出该中转储运站内的盛油桶，将该中转储运站内的废油脂运送到对应竞买成功的废油脂回收企业，由废油脂回收企业扫码验货入库。
56.5、废油脂回收企业通过竞价购买方式获得废油脂，并将上次腾置出的空油桶送还。接收的废油脂、盛油桶及送还的空油桶，其数量上传至回收监管系统。
57.6、运营托管机构负责回收监管系统的运行与维护，并负责接收运输公司送还的空油桶，经清理后配送至各个中转储运站扫码入库，及配送相应数量的厨余垃圾袋，同时对中转储运站检查与维护，上传接收与配送的空油桶数和厨余垃圾袋数量，核对中转储运站库存，更换破损油桶。
