一种可更换玻璃的汽车后视镜的制作方法

本实用新型涉及一种汽车设备，具体是一种可更换玻璃的汽车后视镜。

背景技术：

常用的汽车后视镜，在遭到损坏后，往往需要整体更换，这样便导致了更换的价格的提高，而对于镜框的更换一般是没必要的；后视镜的镜面是否干净，直接影响着后视的情况，而常常擦拭镜面需要一些干净的纸巾或者布之类的，一旦没有携带，则会不方便。

技术实现要素：

本实用新型的目的在于提供一种可更换玻璃的汽车后视镜，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种可更换玻璃的汽车后视镜，包括镜框和清洁板；所述镜框设置有连接杆、转轴、固定槽、镜子、框门、活动销、凸柄、螺钉、螺纹槽和摄像头；所述镜框的前端面为开口；所述连接杆左端连接在镜的右侧边上；所述转轴设置在连接杆的右端；所述固定槽有两个，分别设置在镜框的上下内侧壁处，且两个固定槽处于同一垂直面内；所述镜子的上下侧边卡放在两个固定槽中，镜子的照射面正对着镜框的前端面；所述框门的外侧壁设置有凸柄；所述螺钉设置在框门的下侧边处，螺钉垂直穿过框门的下侧边且与镜框的下侧板相连接；所述螺纹槽设置在螺钉与镜框下侧板的连接处；所述摄像头设置在镜框的上端面处；所述清洁板设置有滑槽、滑柄和刷头；所述滑槽有两个，分别设置在镜框的上下内侧壁处，处于固定槽的右侧；所述刷头设置在清洁板的左侧面上，刷头紧贴着镜子的镜面。

作为本实用新型进一步的方案：所述框门的上侧边通过活动销连接在镜框左端面的上侧边处。

作为本实用新型再进一步的方案：所述清洁板设置有滑柄。

与现有技术相比，本实用新型的有益效果是：

本实用新型的镜框的前端面为开口，便于驾驶者后视；连接杆用于支撑连接镜框；转轴便于连接杆带动镜框转动，从而便于在车辆停放时收起镜框，防止意外地损坏；活动销便于框门转动打开，从而便于更换镜子；凸柄便于打开框门；螺钉用于封闭镜框的左侧边，防止镜子脱落；螺纹槽与螺钉的螺纹相配合，从而紧固住框门；摄像头用于记录车辆侧边的情况；滑槽用于放置清洁板，便于清洁板在镜子的镜面上滑动；滑柄便于拉动清洁板在镜子的镜面上来回滑动；刷头随着清洁板的来回滑动，从而对镜子进行清洁，防止灰尘附着在镜子的镜面上影响后视情况；本实用新型的设计结构简单，工作性能好，实用性强，充分展现了现代化工具的特点，发展前景十分良好。

附图说明

图1为可更换玻璃的汽车后视镜的结构示意图。

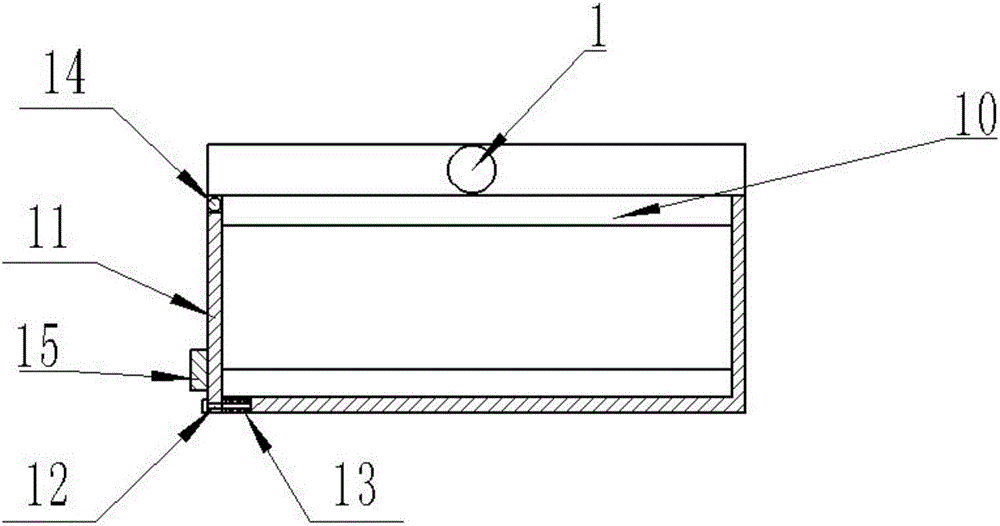

图2为可更换玻璃的汽车后视镜中镜框的结构示意图。

图3为可更换玻璃的汽车后视镜中清洁板的结构示意图。

图中：1-摄像头，2-镜框，3-连接杆，4-转轴，5-清洁板，6-滑柄，7-镜子，8-滑槽，9-刷头，10-固定槽，11-框门，12-螺钉，13-螺纹槽，14-活动销，15-凸柄。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-3，一种可更换玻璃的汽车后视镜，包括镜框2和清洁板5；所述镜框2设置有连接杆3、转轴4、固定槽10、镜子7、框门11、活动销14、凸柄15、螺钉12、螺纹槽13和摄像头1；所述镜框2的前端面为开口，便于驾驶者后视；所述连接杆3左端连接在镜2的右侧边上，连接杆3用于支撑连接镜框2；所述转轴4设置在连接杆3的右端，转轴4便于连接杆3带动镜框2转动，从而便于在车辆停放时收起镜框2，防止意外地损坏；所述固定槽10有两个，分别设置在镜框2的上下内侧壁处，且两个固定槽10处于同一垂直面内；所述镜子7的上下侧边卡放在两个固定槽10中，镜子7的照射面正对着镜框2的前端面；所述框门11的上侧边通过活动销14连接在镜框2左端面的上侧边处，活动销14便于框门11转动打开，从而便于更换镜子7；所述框门11的外侧壁设置有凸柄15，凸柄15便于打开框门11；所述螺钉12设置在框门11的下侧边处，螺钉12垂直穿过框门11的下侧边且与镜框2的下侧板相连接，螺钉12用于封闭镜框2的左侧边，防止镜子7脱落；所述螺纹槽13设置在螺钉12与镜框2下侧板的连接处，螺纹槽13与螺钉12的螺纹相配合，从而紧固住框门11；所述摄像头1设置在镜框2的上端面处，摄像头1用于记录车辆侧边的情况；所述清洁板5设置有滑槽8、滑柄6和刷头9；所述滑槽8有两个，分别设置在镜框2的上下内侧壁处，处于固定槽10的右侧，滑槽8用于放置清洁板5，便于清洁板5在镜子7的镜面上滑动；所述清洁板5设置有滑柄6，滑柄6便于拉动清洁板5在镜子7的镜面上来回滑动；所述刷头9设置在清洁板5的左侧面上，刷头9紧贴着镜子7的镜面，刷头9随着清洁板5的来回滑动，从而对镜子7进行清洁，防止灰尘附着在镜子7的镜面上影响后视情况。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
