一种新型充电桩的制作方法

本实用新型属于充电桩技术领域，具体涉及一种新型充电桩。

背景技术：

充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑(公共楼宇、商场、公共停车场等)和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电动汽车充电。充电桩的输入端与交流电网直接连接，输出端都装有充电枪用于为电动汽车充电。充电桩一般提供常规充电和快速充电两种充电方式，人们可以使用特定的充电卡在充电桩提供的人机交互操作界面上刷卡使用，进行相应的充电方式、充电时间、费用数据打印等操作，充电桩显示屏能显示充电量、费用、充电时间等数据。

虽然电动车使用电作为能源，可以实现零排放，但是电动车使用的电仍然是煤炭发电，而没有做到真正的零排放，而且现在大多数充电柱都不能为人们提供饮水，设计不够人性化。

技术实现要素：

本实用新型的目的在于提供一种节能环保、设计人性化、具有自动收线功能、实用性强的新型充电桩。

基于以上目的，本实用新型采取以下技术方案：一种新型充电桩，包括充电桩主体，所述充电桩主体中部设有显示操控屏，显示操控屏后侧设有主控单元，主控单元右侧设有无线连接模块，显示操控屏右侧设有刷卡感应区，还包括太阳能光伏板、太阳能光伏板底座和太阳能蓄电池组，所述太阳能光伏板连接太阳能蓄电池组，所述充电桩主体顶部左右两侧对称设有滑槽，所述太阳能光伏板底座左右两侧对称设有与所述滑槽适配的滑块，所述滑槽前端设有可旋转旋转挡块，滑槽的末端设有固定的向上的固定挡块；所述充电桩主体左侧设有饮水柜，饮水柜内设有热水器和水箱；所述饮水柜上设有注水口、热水出口、冷水出口，注水口处设有密封帽，所述注水口与水箱上的进水口通过水管连通，所述饮水柜上设有用于查看热水器工作模式及水箱内水量信息的观察窗口；还包括蓄电池组电量检测单元，所述蓄电池组电量检测单元的输出端与主控单元的输入端连接；所述主控单元的输出端连接用于控制蓄电池组供电的第一继电器；所述主控单元的输出端连接用于控制热水器工作第二继电器；还包括设置在充电桩主体上的自动收线柜，所述自动收线柜内设有自动收线装置和充电电缆，所述自动收线柜上设有充电电缆出口，所述充电电缆一端与充电桩主体连接，另一端穿过自动收线柜上的充电电缆出口并与充电枪连接。

优选地，所述水箱内设有用于检测水位信息的液位传感器，所述水箱进水口出设有电磁阀，所述液位传感器的信号输出端连接主控单元的输入端，所述主控单元的输出端连接电磁阀和显示器。

优选地，所述充电桩本体左侧的饮水柜上方设有遮挡棚。

优选地，所述充电桩主体右侧设有用于卡固充电枪的充电枪卡槽。

优选地，所述自动收线柜上的充电电缆出口处设有用于将充电电缆定位的锁扣，所述锁扣中部设有供充电电缆穿过的圆形通孔，所述锁扣上的圆形通孔在锁扣锁紧时，圆形通孔大小与充电电缆直径适配且能锁紧充电电缆；所述锁扣上的圆形通孔在锁扣开启时时，圆形通孔大小大于充电电缆直径。

优选地，所述锁扣包括右锁扣和左锁扣，右锁扣和左锁扣通过锁链连接，左锁扣的上下边框之间为半圆形凹槽，右锁扣上下边框之间也为半圆形凹槽，两个半圆形凹槽在左锁扣和右锁扣锁紧时，形成固定充电电缆的圆形通孔，左锁扣的上下边框上设有锁槽，锁槽内部设有定位孔，左锁扣的上下边框上设有按压部，按压部通过连杆连接压片，压片在连杆的带动下可沿定位孔上下移动；所述右锁扣的上下边框上设有与锁槽适配的锁舌，锁舌上通过弹簧连接与定位孔适配的凸块。

优选地，所述充电桩主体上设有用于接通市电的市电接口，市电通过第三继电器与充电电缆电连接，所述第三继电器与主控单元电性连接。

优选地，所述太阳能光伏板通过多个调节螺栓与太阳能光伏板底座连接。

优选地，所述调节螺栓为四个，四个调节螺栓分别设置在太阳能光伏板底座的四角位置处。

与现有技术相比，本实用新型的有益效果为：

1.本实用新型使用太阳能光伏板发电为主要的电能来源，真正达到了节能环保；充电桩主体顶部左右两侧对称设有滑槽，太阳能光伏板底座左右两侧对称设有与滑槽适配的滑块，充电桩主体与太阳能光伏板底座滑动连接，安装时，将太阳能光伏板底座沿滑槽滑动，直至滑块触碰到滑槽末端的固定挡板，则安装到位，然后向上旋转旋转挡块，以阻挡太阳能光伏板底座滑动，此时太阳能光伏板底座与充电桩主体处于相对固定的状态，该种结构设计便于拆卸安装； 设置饮水柜，为人们提供热水，在充电的时候还可以饮水，尤其是冬季可以喝上热水，设计合理，且人性化；饮水柜上设有观察窗口，便于查看水箱内水量信息，以及热水器上的加热指示灯以及保温指示灯的工作状态；自动收线装置可以实现充电电缆自动收卷，当需要充电时，拿起充电枪，用力拉动，即可将充电电缆拉出，且拉出长度可以根据需要在允许范围内随意掌握，灵活方便，拉出需要长度后，用锁扣将充电电缆固定住，由于锁扣大于充电电缆出口，因此，充电电缆不会在自动收线装置自身回力作用下向内收缩；当充电电缆使用完毕后，松开锁扣，充电电缆自动收卷到自动收线柜内，然后将充电枪挂到充电枪卡槽上，即，在非充电状态下充电电缆能自动收缩到自动收线柜内部，解决了充电电缆长期暴露在外面、随意扔在地上而受到各种意外的应力造成损坏的问题。

2. 本实用新型中的液位传感器将检测到的水位信号实时发送给主控单元，控制单元对接收到的信号分析处理，并将水箱内水位信息在显示窗口处的显示器上显示出来；同时，当水位达到最高液位时，主控单元控制水箱进水口处的电磁阀关闭，当水位达到最低液位时，控制单元控制第二继电器断开，热水器断电，避免热水器空烧。

3、本实用新型中的充电桩本体左侧的饮水柜上方设有遮挡棚，遮挡棚的设计可减少雨雪对饮水柜的损坏，以及夏季强烈太阳光对饮水柜的损坏。

4、本实用新型中的市电接口，用于接通市电，使用市电作为辅助电源，在节能环保的的基础上解决了雨雪天气没有太阳，蓄电池组电量不足不能提供电能的问题。

5、本实用新型中的通过调节螺栓与太阳能光伏板底座连接，方便调节太阳能光伏板倾斜角度，以使太阳能光伏板采光更好。

附图说明

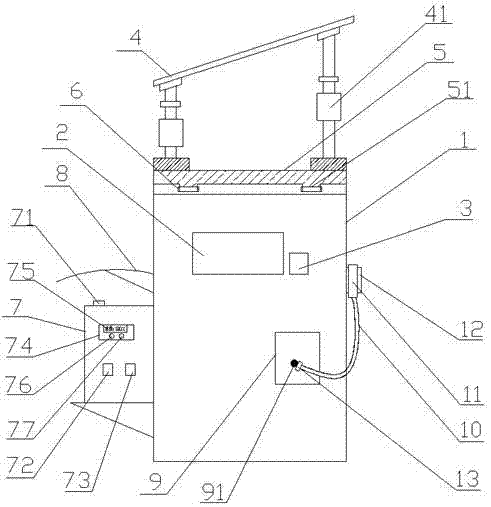

图1为本实用新型的结构示意图；

图2为本实用新型中的锁扣的结构示意图；

图3为本实用新型中的锁扣的使用状态示意图；

图4为本实用新型中的主控单元的控制原理框图。

图中：充电桩主体1，显示操控屏2，刷卡感应区3，太阳能光伏板4，调节螺栓41，太阳能光伏板底座5，滑块51，旋转挡块6，饮水柜7，注水口71，热水出口72，冷水出口73，观察窗口74，显示器75，加热指示灯76，保温指示灯77，遮挡棚8，自动收线柜9，充电电缆出口91，充电电缆10，充电枪11，充电枪卡槽12，锁扣13，锁舌131，锁槽132，按压部133，凸块134，圆形通孔135，压片136，锁链137。

具体实施方式

如图1-4所示的一种新型充电桩，包括充电桩主体1，充电桩主体1中部设有显示操控屏2，显示操控屏2后侧设有主控单元，主控单元右侧设有无线连接模块，显示操控屏2右侧设有刷卡感应区3，还包括太阳能光伏板4、太阳能光伏板底座5和太阳能蓄电池组，太阳能光伏板4电连接太阳能蓄电池组，太阳能光伏板4通过四个调节螺栓41与太阳能光伏板底座5连接，四个调节螺栓41分别设置在太阳能发电板底座5的四角位置处。

充电桩主体1顶部左右两侧对称设有滑槽，太阳能光伏板底座5左右两侧对称设有与滑槽适配的滑块51，充电桩主体1与太阳能光伏板底座5滑动连接，滑槽前端设有可旋转旋转挡块6，旋转挡块6一端与充电桩主体1铰连接，另一端通过螺栓与充电桩主体可拆卸连接。滑槽的末端设有与充电桩主体1固定连接的向上的固定挡块，固定挡块与充电桩主体为一体结构。安装时，将旋转挡板6一端的螺栓拧下，然后向下旋转，再将太阳能光伏板底座5上的滑块51沿滑槽滑动，直至滑块51触碰到滑槽末端的固定挡板，则安装到位，然后向上旋转旋转挡块6，并将旋转挡块6另一端通过螺栓与充电桩主体1连接，以阻挡太阳能光伏板底座5滑动，此时太阳能光伏板底座5与充电桩主体1处于相对固定的状态，该种结构设计便于拆卸安装。

充电桩主体1左侧设有支撑板，支撑板上设有饮水柜7，饮水柜7内设有热水器和水箱。饮水柜7上设有注水口71、热水出口72、冷水出口73，注水口71处设有密封帽，注水口71与水箱上的进水口通过水管连通。饮水柜7上设有用于查看热水器工作模式及水箱内水量信息的观察窗口74。

充电桩本体1左侧的饮水柜7的正上方位置设有遮挡棚8，遮挡棚8为弧形结构，遮挡棚8的设计可减少雨雪对饮水柜的损坏，以及夏季强烈太阳光对饮水柜的损坏。

水箱内设有用于检测水位信息的液位传感器，水箱进水口出设有电磁阀，液位传感器的信号输出端连接主控单元的输入端，主控单元的输出端连接电磁阀和显示器75，主控单元还通过第二继电器连接热水器。液位传感器将检测到的水位信号实时发送给主控单元，控制单元对接收到的信号分析处理，并将水箱内水位信息在显示窗口74处的显示器75上显示出来，同时，当水位达到最高液位时，主控单元控制水箱进水口处的电磁阀关闭，当水位达到最低液位时，控制单元控制第二继电器断开，热水器断电，避免热水器空烧。

显示器75设置在与观察窗口74相对应的位置。设置饮水柜7，为人们提供热水，在充电的时候还可以饮水，尤其是冬季可以喝上热水，设计合理，且人性化。饮水柜7上设置的观察窗口74，便于查看水箱内水量信息，以及热水器上的加热指示灯76以及保温指示灯77的工作状态。

还包括蓄电池组电量检测单元，蓄电池组电量检测单元的输出端与主控单元的输入端连接；主控单元的输出端连接用于控制蓄电池组供电的第一继电器，充电桩主体上设有用于接通市电的市电接口，市电通过第三继电器与充电电缆电连接，主控单元的输出端连接用于控制市电供电的第三继电器。蓄电池组电量检测单元实时检测蓄电池组的电量信息，并将检测到的信息发送给主控单元，主控单元分析处理，当蓄电池组电量低于主控单元事先设定的运行最低电量时，主控单元控制第一继电器断开，停止蓄电池组供电，同时，主控单元控制第三继电器闭合，改为市电供电。使用市电作为辅助电源，在节能环保的的基础上解决了雨雪天气没有太阳，蓄电池组电量不足不能提供电能的问题。

本实用新型中的充电桩主体1上设有自动收线柜9，自动收线柜9内设有自动收线装置和充电电缆10，本实用新型中自动收线装置采用现有技术，可买现成产品，放置在自动收线柜9内。自动收线柜9上设有充电电缆出口91，充电电缆10一端与充电桩主体1连接，另一端绕在自动收线装置内并穿过自动收线柜9上的充电电缆出口91与充电枪11连接。充电桩主体1右侧设有用于卡固充电枪11的充电枪卡槽12。

自动收线柜9上的充电电缆出口91处设有用于将充电电缆定位的锁扣13，锁扣13包括右锁扣和左锁扣，右锁扣和左锁扣通过锁链137连接，左锁扣的上下边框之间为半圆形凹槽，右锁扣上下边框之间也为半圆形凹槽，两个半圆形凹槽在左锁扣和右锁扣锁紧时，形成固定充电电缆的圆形通孔135，左锁扣的上下边框上设有锁槽132，锁槽132内部设有定位孔，左锁扣的上下边框上设有按压部133，按压部133通过连杆连接压片136，压片136在连杆的带动下可沿定位孔上下移动。右锁扣的上下边框上设有与锁槽132适配的锁舌131，锁舌131上通过弹簧连接与定位孔适配的凸块134。锁紧锁扣13时，将锁舌131插入锁槽132，锁舌131上的凸块134在弹簧弹力作用下，顶起压片136，然后凸块134被固定在定位孔内，当需要打开锁扣13时，按压按压部133，凸块134在压片136的作用下，向内收缩，此时可向外拉出锁舌131。

锁扣13中部的供充电电缆10穿过的圆形通孔135在锁扣13锁紧时，圆形通孔135孔径大小与充电电缆10大小适配且能锁紧充电电缆10。锁扣13上的圆形通孔135在锁扣13开启时，圆形通孔135大小大于充电电缆10直径，可允许充电电缆10自由伸出收回。

当需要充电时，拿起充电枪11，打开锁扣13，用力向外拉动充电电缆10拉动，即可将充电电缆10拉出，且拉出长度可以根据需要在允许范围内随意掌握，灵活方便，拉出需要长度后，用锁扣将充电电缆10固定住，由于锁扣13体积大于充电电缆出口91，因此，充电电缆10不会在自动收线装置自身回力作用下向内收缩；当使用完毕后，打开锁扣13，充电电缆10自动收卷到自动收线柜9内自动收线装置内，然后将充电枪11挂到充电枪卡槽12上，即，在非充电状态下充电电缆10能自动收缩到自动收线柜9内部，解决了充电电缆10长期暴露在外面、随意扔在地上而受到各种意外的应力造成损坏的问题。
