一种可无线操作的车载手机支架的制作方法

本实用新型属于手机外设扩展技术领域，尤其涉及一种可无线操作的车载手机支架。

背景技术：

现有的车载手机支架一般安装在汽车的排风口处、或者方向盘的右前方或者前挡风玻璃上，仅对手机起到固定支撑作用，方便开车时查看手机。不管车载手机支架安装在哪个位置，驾驶员在进行手机查看时，手均需要离开方向盘，增加了行车的危险性，同时违反交通规则。

基于此，本实用新型提出一种可无线操作车载手机支架，通过在方向盘上安装无线操作控制器，实现对车载手机支架上手机的操作，避免在行车过程中因操作手机双手离开方向盘造成的危险，以及避免违反交通规则。

技术实现要素：

针对现有技术的不足，本实用新型提供一种可无线操作的车载手机支架。

本实用新型是通过如下的技术方案来解决上述技术问题的：一种可无线操作的车载手机支架，包括车载手机支架本体以及无线操作遥控器，所述车载手机支架本体与无线操作遥控器进行无线通讯连接；

在车载手机支架本体内设有充电电路和USB HUB；所述充电电路由汽车点烟口供电，所述USB HUB与充电电路、无线操作遥控器连接；

所述无线操作遥控器安装在方向盘上。

进一步的，所述USB HUB包括USB公头接口、数据线以及USB HUB本体；所述数据线的一端与USB公头接口连接，另一端与USB HUB本体；所述USB HUB本体上分布有多个USB接口；

所述USB HUB本体上的一个USB接口为充电接口USB1，所述充电接口USB1与充电电路连接；USB HUB本体上的一个USB接口为无线通信接口USB2，所述无线通信接口USB2与USB无线收发模块连接；所述USB无线收发模块与所述无线操作遥控器进行无线通讯连接；

在使用时，手机通过所述USB公头接口与车载手机支架本体连接。

进一步的，所述USB HUB本体上还有一个USB接口为读卡器接口USB3，所述读卡器接口USB3与读卡器模块连接。

进一步的，所述读卡器模块包括读卡器处理芯片，以及与读卡器处理芯片连接的卡槽；所述卡槽包括SD/MMC卡槽、XD卡槽、MS/MSPro卡槽、CF/MD卡槽、TF/Micro SD卡槽。

进一步的，所述读卡器处理芯片的型号为GL826。

进一步的，所述无线操作遥控器包括无线通讯模块、遥控处理器、存储模块、电源模块、指示灯以及开关按键模块；所述遥控处理器与无线通讯模块、存储模块、电源模块、指示灯以及开关按键模块连接；所述无线通讯模块与所述USB HUB进行无线通讯连接。

进一步的，所述开关按键模块包括解锁按键、确认按键、电源按键、上移按键、下移按键、左移按键以及右移按键。

在使用时，手机通过USB公头接口与车载手机支架本体进行连接，USB HUB的功能就是把一个USB公头接口扩展成多个USB接口，且各个USB接口可以同时工作，而不相互影响；

无线操作遥控器安装在方向盘上，避免在驾驶过程中需要双手离开方向盘来操作手机；无线操作遥控器发出的操作指令通过USB无线收发模块和USB HUB传输给手机，实现对手机的无线操作；同时，汽车点烟口通过充电电路和USB HUB为手机提供充电电源，实现对手机的充电功能。

与现有技术相比，本实用新型所提供的可无线操作的车载手机支架，包括车载手机支架本体以及无线操作遥控器，所述车载手机支架本体与无线操作遥控器进行无线通讯连接；在车载手机支架本体内设有充电电路和USB HUB；所述充电电路由汽车点烟口供电，所述USB HUB与充电电路、无线操作遥控器连接；使用时，手机通过USB公头接口与车载手机支架本体进行连接，操作无线操作遥控器上的按键实现对手机的无线操作；该无线操作遥控器安装在方向盘上，便于驾驶员在驾驶过程中对手机进行操作，而无需双手离开方向盘，提高了驾驶的安全性；

本实用新型在对手机进行无线操作的同时，还可以对手机进行充电，操作方便，结构简单，适于推广应用。

附图说明

为了更清楚地说明本实用新型的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一个实施例，对于本领域普通技术人员来说，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

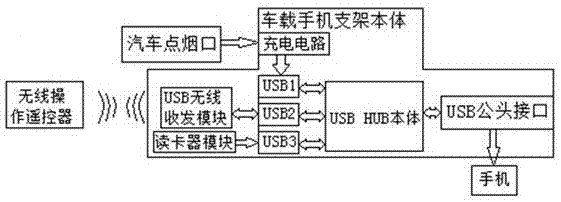

图1是本实用新型一种可无线操作的车载手机支架的结构框图。

具体实施方式

下面结合本实用新型实施例中的附图，对本实施新型中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动的前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1所示，本实用新型所提供的一种可无线操作的车载手机支架，包括车载手机支架本体以及无线操作遥控器，车载手机支架本体与无线操作遥控器进行无线通讯连接；

在车载手机支架本体内设有充电电路和USB HUB；充电电路由汽车点烟口供电，USB HUB与充电电路、无线操作遥控器连接；

无线操作遥控器安装在方向盘上。

USB HUB包括USB公头接口、数据线以及USB HUB本体；数据线的一端与USB公头接口连接，另一端与USB HUB本体；USB HUB本体上分布有多个USB接口（本实施例中USB接口为3个，分别为USB1、USB2、USB3）；

USB HUB本体上的一个USB接口为充电接口USB1，充电接口USB1与充电电路连接；USB HUB本体上的一个USB接口为无线通信接口USB2，无线通信接口USB2与USB无线收发模块连接；USB无线收发模块与无线操作遥控器进行无线通讯连接；

在使用时，手机通过USB公头接口与车载手机支架本体连接。

USB HUB本体上还有一个USB接口为读卡器接口USB3，读卡器接口USB3与读卡器模块连接；读卡器模块包括读卡器处理芯片，以及与读卡器处理芯片连接的卡槽；卡槽包括SD/MMC卡槽、XD卡槽、MS/MSPro卡槽、CF/MD卡槽、TF/Micro SD卡槽；读卡器处理芯片的型号为GL826。

无线操作遥控器包括无线通讯模块、遥控处理器、存储模块、电源模块、指示灯以及开关按键模块；遥控处理器与无线通讯模块、存储模块、电源模块、指示灯以及开关按键模块连接；无线通讯模块与USB HUB进行无线通讯连接。开关按键模块包括解锁按键、确认按键、电源按键、上移按键、下移按键、左移按键以及右移按键。

在使用时，手机通过USB公头接口与车载手机支架本体进行连接，USB HUB的功能就是把一个USB公头接口扩展成多个USB接口，且各个USB接口可以同时工作，而不相互影响；

无线操作遥控器安装在方向盘上，避免在驾驶过程中需要双手离开方向盘来操作手机；无线操作遥控器发出的操作指令通过USB无线收发模块和USB HUB传输给手机，实现对手机的无线操作；同时，汽车点烟口通过充电电路和USB HUB为手机提供充电电源，实现对手机的充电功能。

以上所揭露的仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到变化或变型，都应涵盖在本实用新型的保护范围之内。
