一种应用于空调系统总成的电动水阀安装结构的制作方法

1.本发明涉及车辆制造技术领域，尤其涉及一种应用于空调系统总成的电动水阀安装结构。


背景技术：

2.在汽车行业内，hvac(heating,ventilation and air conditioning)总成，为空调系统总成，其主要由蒸发器、暖气芯、鼓风扇，空气滤清器以及电动水阀等构成，通过把在蒸发器中冷却的空气和在暖气芯中加热的空气进行混合调节，往车内送入适宜的风，创造车内的舒适环境。
3.在现有技术中，电动水阀为位置设置，往往布置在hvac壳体外部，装车时，电动水阀在车身外侧，而在车辆投入使用后，下雨时，雨水容易渗进电动水阀内部，导致电动水阀出现失效故障。


技术实现要素：

4.本发明实施例的目的是提供一种应用于空调系统总成的电动水阀安装结构，通过将电动水阀设置在总成壳体内，避免了雨水渗入电动水阀内部，导致出现漏水失效故障，其具有极高的实用性以及工作稳定性。
5.为实现上述目的，本发明实施例提供了一种应用于空调系统总成的电动水阀安装结构，包括壳体以及均设置在所述壳体内的进水管、回水管、电动水阀和芯体盒；
6.所述进水管依序通过所述电动水阀、芯体与所述回水管连通；所述进水管一端突出所述壳体，并向外延伸设置，形成进水接口；
7.所述回水管一端突出所述壳体，并向外延伸设置，形成回水接口。
8.与现有技术相对比，本发明通过将电动水阀设置在总成壳体内，避免了雨水渗入电动水阀内部，导致出现漏水失效故障，其具有极高的实用性以及工作稳定性。
9.作为上述方案的改进，所述芯体盒通过螺栓与所述壳体固定设置，所述芯体盒设置有贴合压板，所述贴合压板与所述壳体固定。
10.作为上述方案的改进，所述贴合压板位于所述芯体盒中部。
11.作为上述方案的改进，所述壳体内壁上固定有水管压板，所述进水管以及所述回水管均与所述水管压板固定。
12.作为上述方案的改进，所述水管压板位于壳体内，靠近所述进水接口的内壁上。
13.作为上述方案的改进，所述进水管上固定设置有第一辅助固定件，所述进水管通过所述第一辅助固定件与所述壳体固定。
14.作为上述方案的改进，所述第一辅助固定件位于所述电动水阀一侧。
15.作为上述方案的改进，所述壳体内固定设置有第二辅助固定件，所述进水管以及所述回水管通过所述第二辅助固定件固定在所述壳体上。
16.作为上述方案的改进，所述第二固定件位于所述进水管以及所述回水管的中段
上。
17.具体有益效果：
18.1.车辆在行驶的过程中，将会产生长期且不规则的振动，当振动过大时，将会对本结构内的部件造成不可逆的损坏，而贴合压板通过螺栓固定的方式将芯体盒紧压在壳体上，提高了芯体盒的使用稳定性，对芯体盒起到保护的效果，其实用性较强；
19.2.为了进一步提高贴合压板的固定效果，贴合压板位于芯体盒中部；
20.3.为了提高进水管以及回水管的的抗震稳定性，在壳体内壁上固定有水管压板，进水管以及回水管均与水管压板固定；
21.4.因进水接口以及回水接口均呈悬空设置延伸出壳体外，故在靠近进水接口以及回水接口的一侧对进水管以及回水管进行加固；
22.5.进水管通过第一辅助固定件与壳体固定，进一步提高进水管以及回水管的抗震稳定性；
23.6.进水管与电动水阀的连接处，因存在连接关系，此处的抗震能力较为薄弱，故在此处设置第一辅助固定件，加强此处的连接稳定性，提高接口处的抗震性能；
24.7.第二固定件位于进水管以及回水管的中段上，对进水管以及回水管进行支撑固定，进一步提高本结构整体的抗震性。
附图说明

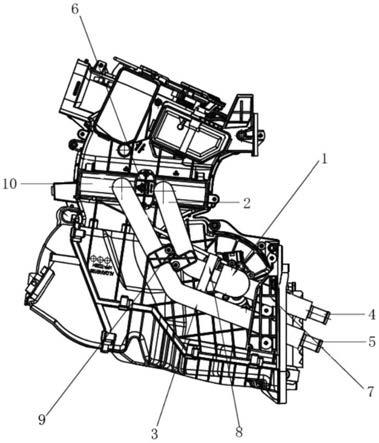

25.图1是本发明实施例的具体结构示意图。
具体实施方式
26.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
27.参见图1，是本发明实施例1提供的一种的结构示意图。
28.一种应用于空调系统总成的电动水阀1安装结构，包括壳体以及均固定设置在壳体内的进水管2、回水管3、电动水阀1和芯体盒10。其中，进水管2依序通过电动水阀1、芯体与回水管3连通；进水管2一端突出壳体，并向外延伸设置，形成进水接口4；回水管3一端突出壳体，并向外延伸设置，形成回水接口5。
29.需要说明的是，在本实施例中，通过将电动水阀1设置在总成壳体内，避免了雨水渗入电动水阀1内部，导致出现漏水失效故障，其具有极高的实用性以及工作稳定性。
30.更优的是，芯体盒10通过螺栓与壳体固定设置，芯体盒10设置有贴合压板6，贴合压板6与壳体固定。需要说明的是，车辆在行驶的过程中，将会产生长期且不规则的振动，当振动过大时，将会对本结构内的部件造成不可逆的损坏，而在本实施例中，贴合压板6通过螺栓固定的方式将芯体盒10紧压在壳体上，提高了芯体盒10的使用稳定性，对芯体盒10起到保护的效果，其实用性较强。
31.需要说明的是，在本实施例中，为了进一步提高贴合压板6的固定效果，贴合压板6位于芯体盒10中部。
32.更优的是，同理，为了提高进水管2以及回水管3的的抗震稳定性，在壳体内壁上固定有水管压板7，进水管2以及回水管3均与水管压板7固定。水管压板7位于壳体内，靠近进水接口4的内壁上。因进水接口4以及回水接口5均呈悬空设置延伸出壳体外，故在靠近进水接口4以及回水接口5的一侧对进水管2以及回水管3进行加固。
33.更优的是，进水管2上固定设置有第一辅助固定件8，进水管2通过第一辅助固定件8与壳体固定。而在本实施例中，第一辅助固定件8位于电动水阀1一侧，进一步提高进水管2以及回水管3的抗震稳定性。
34.需要说明的是，进水管2与电动水阀1的连接处，因存在连接关系，此处的抗震能力较为薄弱，故在此处设置第一辅助固定件8，加强此处的连接稳定性，提高接口处的抗震性能。
35.更优的是，在本实施例中，壳体内固定设置有第二辅助固定件9，进水管2以及回水管3通过第二辅助固定件9固定在壳体上。需要说明的是，第二固定件位于进水管2以及回水管3的中段上，对进水管2以及回水管3进行支撑固定，进一步提高本结构整体的抗震性。
36.以上所述是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本发明的保护范围。
