摩托车的制作方法

本实用新型属于一种摩托车，具体的讲涉及一种可防止消声器烫伤的摩托车。

背景技术：

现有的弯梁摩托车，包括车架，车架由主梁及连接主梁及后车架的中板组成，后车架还包括左右斜支撑，左右斜支撑上方是连接的后车架左右主梁，位于车架后部的左右斜支撑与车架后主梁后端连接，在车架后部安装有尾灯，该种摩托车的消声器的排气管连接到发动机的排气管后与消声筒连接，并通过安装支耳与平叉侧壁设置的螺纹孔连接进行固定，但是这种摩托车消声器暴露在骑乘人员的侧方，且位于双腿内侧，很容易与人的腿部接触，有可能烫腿部，虽然在消声器上安装有防烫板，但是存在有烫伤的可能。

技术实现要素：

鉴于存在以上问题，本实用新型提供一种摩托车，具有结构简单，能够将摩托车消声器隐藏在摩托车车身内防止烫伤骑乘者腿部的特点。

一种摩托车，包括摩托车车架以及安装在后车架的座垫，安装在摩托车主梁下方的发动机，以及和发动机排气口连接的消声器，其特征在于：所述消声器包括前排气管以及消声筒和后排管，所述前排气管连接在发动机的排气口，前排气管从发动机下方延伸到摩托车平叉轴处与位于后车架左右斜支撑之间的消声筒一侧连接，在消声筒上端连接有后排气管，所述后排气管沿摩托车左右斜支撑管之间的空间向后车架后端延伸，从设置在摩托车后部的尾灯中部穿过，且后排气管位于座垫下方，摩托车后轮上方。

进一步：所述前排气管末端与消声筒侧壁焊接固定，在前排气管临近消声筒端焊接有固定支耳，所述固定支耳与摩托车中板可拆卸式连接。

进一步：在所述消声筒上端设置有开口的套筒，在套筒外壁上设置有抱箍，在所述套筒内壁设置有密封胶圈，所述后排气管插入套筒后延伸到尾灯孔并穿出尾灯孔。

进一步：在所述后排气管位于尾灯前方设置有安装部，所述安装部与车架上设置的螺纹孔配合，通过螺钉穿过安装部上的孔与螺纹孔配合，在后排气管与消声器连接端设置有安装支耳，所述安装支耳与车架延伸出的支耳通过螺钉固定连接。

进一步，所述后排气管位于摩托车后轮挡泥板的上方，在座垫下方沿后排气管长度方向设置有隔热材料。

有益效果

本实用新型的有益效果是：通过将摩托车消声器设置在后车架斜支撑之间及座垫下方，沿摩托车尾灯中部开孔伸出，该结构将消声器后端包裹在摩托车后部，保证了摩托车消声器不暴露在摩托车左右两侧，避免了骑乘者腿部被烫伤的可能，该结构简单，能够保证骑乘者的安全及后座乘客的安全。

附图说明

图1是本实用新型摩托车的结构示意图。

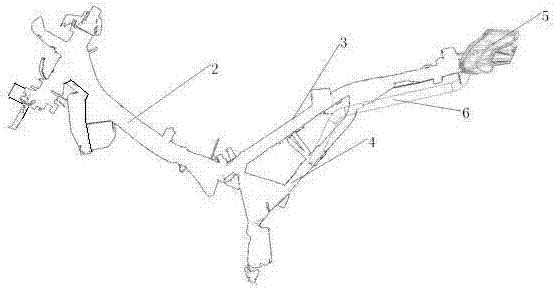

图2是本实用新型车架的结构示意图。

图3是设置有尾灯与后排气管配合的结构示意图。

图4是消声器的结构示意图。

具体实施方式

作为本实用新型的一种实施方式，如图1、2、3、4所示，一种摩托车，所述摩托车为弯梁摩托车1，包括主梁2及和主梁连接的中板13及和中板连接的后车架3，还包括安装在后车架的座垫14，安装在摩托车主梁下方的发动机（图中没有画出），以及和发动机排气口连接的消声器，其特征在于：所述消声器包括前排气管12以及消声筒10和后排管15，所述前排气管连接在发动机的排气口，前排气管从发动机下方延伸到摩托车平叉轴处与位于后车架左右斜支撑4之间的消声筒一侧连接，在消声筒上端连接有后排气管，所述后排气管沿摩托车左右斜支撑管之间的空间向后车架后端延伸，从设置在摩托车后部的尾灯5中部穿过，且后排气管位于座垫下方，摩托车后轮上方。通过将摩托车消声器设置在后车架斜支撑之间及座垫下方，沿摩托车尾灯中部开孔伸出，同时摩托车车体16覆盖在后车架两侧，所述消声器与车架可拆卸式连接，该结构将消声器后端包裹在摩托车后部，保证了摩托车消声器不暴露在摩托车左右两侧，避免了骑乘者腿部被烫伤的可能，该结构简单，能够保证骑乘者的安全及后座乘客的安全。

本实施例中：如图4所示，所述前排气管末端与消声筒侧壁焊接固定，在前排气管临近消声筒端焊接有固定支耳11，所述固定支耳与摩托车中板13可拆卸式连接。该结构中固定支耳与中板通过螺钉连接在中板上，该结构安装方便快捷。

本实施例中：如图4所示，在所述消声筒上端设置有开口的套筒，在套筒外壁上设置有抱箍9，在所述套筒内壁设置有密封胶圈，所述后排气管插入套筒后延伸到尾灯孔并穿出尾灯孔。套筒结构为下端焊接在消声筒上方且与套筒相通，套筒上方有竖直开口，后排气管插入套筒后通过套筒外壁的抱箍紧固。同时设置密封圈防止废气从结合处泄漏出来。

本实施例中：如图3、4所示，在所述后排气管位于尾灯前方设置有安装部7，所述安装部与车架上设置的螺纹孔配合，通过螺钉穿过安装部上的孔与螺纹孔配合，在后排气管与消声器连接端设置有安装支耳8，所述安装支耳与车架延伸出的支耳通过螺钉固定连接。通过对后排气管前后进行固定，防止后排气管的晃动。

本实施例中，所述后排气管位于摩托车后轮挡泥板的上方，在座垫下方沿后排气管长度方向设置有隔热材料。通过设置隔热材料，可以防止后排气管传递出来的热量传递到座垫及摩托车左右侧壁，减轻排气管对车辆部件的热影响。此处的隔热材料主要是石棉或者玻璃纤维制成的隔热弧形板。
