水稻秸秆离田转运工具

1.本实用新型涉及转运装置，特别涉及水稻秸秆离田转运工具，属于稻田秸秆处理技术领域。


背景技术：

2.水稻在加工后，留下水稻秸秆，农作物光合作用的产物有一半以上存在于秸秆中，秸秆富含氮、磷、钾、钙、镁和有机质等，是一种具有多用途的可再生的生物资源，秸秆也是一种粗饲料，特点是粗纤维含量高 (30％-40％)，并含有木质素等，木质素纤维素虽不能为猪、鸡所利用，但却能被反刍动物牛、羊等牲畜吸收和利用，因此需要对水稻秸秆进行回收处理，但是现有回收处理转运装置通过人工捆扎后，在进行车载转运，转运过程较为繁琐，且不能根据水稻秸秆的长度和量进行针对性调节，较为不便，转运效率较低。


技术实现要素：

3.本实用新型的目的在于提供水稻秸秆离田转运工具，以解决上述背景技术中提出的问题。
4.为实现上述目的，本实用新型提供如下技术方案：水稻秸秆离田转运工具，包括车板、支撑架、导向横板、限位环、载料板、第一支撑杆、第二支撑杆、滑座和牵引杆，所述车板的顶端两侧均固定设置有支撑架，所述支撑架的内部设置有导向丝杆，所述导向丝杆的外部滑动套设有导向座，所述导向座的一侧固定连接有导向横板，所述导向横板的内部开设有牵引槽，所述牵引槽的内部滑动安装有滑座，所述滑座的顶端固定连接有第一支撑杆，所述第一支撑杆的内部开设有滑腔，所述滑腔的内部滑动安装有第二支撑杆，所述第二支撑杆的顶端固定连接有限位环。
5.作为本实用新型的一种优选技术方案，所述牵引槽的内部设置有牵引杆，且所述牵引杆与滑座螺纹套接。
6.作为本实用新型的一种优选技术方案，所述导向座的一侧固定安装有第二驱动电机，且所述第二驱动电机的输出端与牵引杆的一端固定连接。
7.作为本实用新型的一种优选技术方案，所述支撑架的侧面固定安装有第一驱动电机，且所述第一驱动电机的输出端与导向丝杆的一端固定连接。
8.作为本实用新型的一种优选技术方案，所述支撑架内的顶端开设有滑槽，且所述导向座的顶端与滑槽滑动连接。
9.作为本实用新型的一种优选技术方案，所述两组所述支撑架之间固定设置有载料板，且车板的底端边角处均固定设置有移动轮。
10.与现有技术相比，本实用新型的有益效果是：
11.本实用新型水稻秸秆离田转运工具，车板上设置支撑架，通过支撑架上的导向丝杆和导向座对导向横板进行牵引，从而调节导向横板上限位环的位置，同时导向横板内部的滑座在牵引杆的牵引下，在导向横板内部滑动，带动第一支撑杆和第二支撑杆向两侧移
动，从而调节第二支撑杆上两个限位环之间的距离，对不同长度的水稻秸秆进行支撑限位，该装置固定水稻简单快捷，可根据水稻量进行调节，固定水稻稳定，简单易用。
附图说明

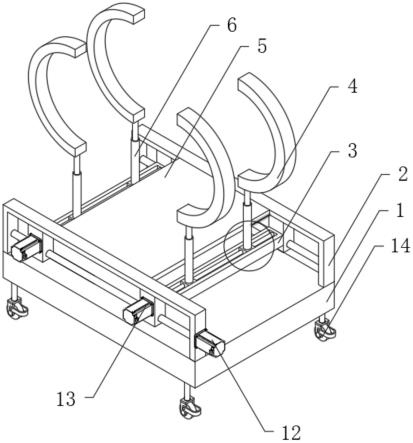

12.图1为本实用新型的结构示意图；
13.图2为本实用新型导向横板的结构示意图；
14.图3为本实用新型滑座的放大结构示意图。
15.图中：1、车板；2、支撑架；3、导向横板；4、限位环；5、载料板； 6、第一支撑杆；7、第二支撑杆；8、导向丝杆；9、导向座；10、滑座；11、牵引杆；12、第一驱动电机；13、第二驱动电机；14、移动轮。
具体实施方式
16.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
17.请参阅图1-3，本实用新型提供了水稻秸秆离田转运工具的技术方案：水稻秸秆离田转运工具，包括车板1、支撑架2、导向横板3、限位环4、载料板5、第一支撑杆6、第二支撑杆7、滑座10和牵引杆11，车板1的顶端两侧均固定设置有支撑架2，支撑架2的内部设置有导向丝杆8，导向丝杆8的外部滑动套设有导向座9，导向座9的一侧固定连接有导向横板3，导向横板3的内部开设有牵引槽，牵引槽的内部滑动安装有滑座10，滑座 10的顶端固定连接有第一支撑杆6，第一支撑杆6的内部开设有滑腔，滑腔的内部滑动安装有第二支撑杆7，第二支撑杆7的顶端固定连接有限位环 4。
18.牵引槽的内部设置有牵引杆11，且牵引杆11与滑座10螺纹套接，导向座9的一侧固定安装有第二驱动电机13，且第二驱动电机13的输出端与牵引杆11的一端固定连接，启动第二驱动电机13，第二驱动电机13与外接电源电性连接，第二驱动电机13带动牵引杆11转动，牵引杆11转动的同时，带动滑座10在牵引槽内部滑动，带动第一支撑杆6和第二支撑杆7 向两侧移动，从而调节第二支撑杆7上两个限位环4之间的距离。
19.支撑架2的侧面固定安装有第一驱动电机12，且第一驱动电机12的输出端与导向丝杆8的一端固定连接，其特征在于：支撑架2内的顶端开设有滑槽，且导向座9的顶端与滑槽滑动连接，第一驱动电机12与外接电源电性连接，启动第一驱动电机12，第一驱动电机12带动导向丝杆8转动，通过支撑架2上的导向丝杆8带动导向座9滑动，调节导向座9的位置，进而调节导向横板3的位置。
20.根据图1和图2所示，具体的，两组支撑架2之间固定设置有载料板5，且车板1的底端边角处均固定设置有移动轮14。
21.具体使用时，本实用新型水稻秸秆离田转运工具，车板1上顶端边侧设置支撑架2，第一驱动电机12与外接电源电性连接，启动第一驱动电机 12，第一驱动电机12带动导向丝杆8转动，通过支撑架2上的导向丝杆8 带动导向座9滑动，调节导向座9的位置，进而调节导向横板3的位置，使得导向横板3置于载料板5的两侧，启动第二驱动电机13，第二驱动电机
13与外接电源电性连接，第二驱动电机13带动牵引杆11转动，牵引杆 11转动的同时，带动滑座10在牵引槽内部滑动，带动第一支撑杆6和第二支撑杆7向两侧移动，从而调节第二支撑杆7上两个限位环4之间的距离，两个对称并排设置的限位环4对不同长度的水稻秸秆进行支撑限位，且第二支撑杆7可在第一支撑杆6内部滑动，对限位环4的高度进行调节，向载料板5上放置秸秆，通过限位环4对秸秆进行固定，放置完毕后，通过导向横板3向载料板5移动，从而使得限位环4向内侧移动，对其内部固定的水稻秸秆进行固定，该装置固定水稻简单快捷，可根据水稻量进行调节，固定水稻稳定，简单易用。
