一种具有智能感应功能的充电口盖板的制作方法

1.本实用新型主要涉及充电口盖板的技术领域，具体为一种具有智能感应功能的充电口盖板 。


背景技术：

2.随着技术的发展人们环保意识不断增强，人们对智能便捷的生活需求越来越强烈，所以智能感应充电类的产品应运而生，绿色出行已经逐渐成为一种新的时尚，电动汽车能够让人们更好的践行绿色出行的理念，既环保又能够达到出行 便利的目的，充电口盖板是电动汽车中充电口的防护装置。
3.根据申请号为cn201710849522.2所提供的一种电动汽车用防水充电口盖板，包括框体和调节机构，框体内部设置有密封垫圈，且密封垫圈外侧通过通气管与加压泵相连接，框体内侧安装有u型固定架，且u型固定架内部贯穿有固定销，固定销中部设置有连接块，且连接块设置于盖体内侧，盖体外侧安装有橡胶圈，且盖体内部贯穿有调节机构，调节机构外侧连接有锁扣。
4.上述中的电动汽车用防水充电口盖板通过设置密封垫圈进行防水密封，使电动汽车充电时具有一定的安全性，通过手动转动把手可实现盖体的开启和关闭；
5.但是上述中的电动汽车用防水充电口盖板功能单一，需要手动转动把手进行盖板的开启和关闭，人力开合繁琐，如法对盖板进行快速开启，使用不够便捷，且在户外雨天使用时仅仅通过密封垫圈无法进行很好的防水效果，当盖板打开时雨水很大可能进行充电口，存在一定的安全隐患，使用不够便捷，使用起来具有局限性，大大降低了实用性。


技术实现要素：

6.本实用新型主要提供了一种具有智能感应功能的充电口盖板 ，用以解决上述背景技术中提出的技术问题。
7.本实用新型解决上述技术问题采用的技术方案为：
8.一种具有智能感应功能的充电口盖板 ,包括车身和充电枪，所述车身上开设有用于进行充电的充电口，所述充电口一侧设置有盖板，所述盖板与所述充电口一侧内壁通过自动开合机构相连接，所述充电口内部靠近下方设置有充电孔眼，位于所述充电口内部所述充电孔眼上方设置有户外充电防水机构，位于所述车身上所述充电口顶部一侧嵌设有用于使所述盖板进行自动开合的感应设备。
9.作为本实用新型优选的方案，所述自动开合机构包括有连接座、第一转动杆和第二转动杆，所述第一转动杆顶部设置有使其转动的驱动组件，所述第二转动杆平行位于所述第一转动杆一侧，所述第一转动杆中部外壁上套设有第一齿轮，所述第二转动杆中部外壁上套设有第二齿轮，所述第一齿轮与所述第二齿轮啮合相连接，所述连接座上开设有第一凹槽和第二凹槽，所述第二凹槽平行位于所述第一凹槽一侧，所述第一转动杆位于所述第一凹槽内部，所述第一转动杆底部通过轴承与所述第一凹槽内底部相连接，所述第二转
动杆位于所述第二凹槽内部，所述第二转动杆顶部和底部通过转轴与所述第二凹槽相连接；
10.所述驱动组件包括有驱动电机，所述驱动电机固定位于所述第一凹槽底部下方，所述第一转动杆顶部通过联轴器与所述驱动电机的输出端相连接。
11.作为本实用新型优选的方案，所述盖板内壁一侧连接有连接板，所述连接板远离所述盖板一端与所述第二转动杆外壁相连接，所述盖板内壁上设置有无线感应接收线圈，所述无线感应接收线圈内嵌设有控制器且电性相连接。作为本实用新型优选的方案，所述户外充电防水机构包括有防水扇形板，所述防水扇形板嵌设于所述充电口内部所述充电孔眼上方，所述防水扇形板下方两侧内壁连接有电动伸缩杆，所述电动伸缩杆固定与所述充电口内。
12.作为本实用新型优选的方案，所述感应设备包括红外感应器，所述红外感应器嵌设于所述车身上所述充电口顶部一侧，所述红外感应器电性连接有控制器。
13.作为本实用新型优选的方案，所述充电枪充电口外壁上设置有与所述无线感应接收线圈互感的无线感应发射线圈。
14.作为本实用新型优选的方案，所述驱动电机和电动伸缩杆通过导线与控制器电性连接。
15.与现有技术相比，本实用新型的有益效果为：
16.针对背景技术中的问题，本实用新型：
17.其一，通过自动开合机构省去了人力开合盖板的繁琐问题，通过触摸红外感应和感应距离两种方式进行盖板开合，开合方便，使用性强，可进行单手充电，操作简单；
18.其二，通过在充电口内部充电孔上方设置可自动开合的防水机构进行户外防水充电，安全性与准确度更高，同时保证了充电孔使用寿命，节省费用；
19.其三，当人到达充电口处时可通过触摸红外感应方式自动进行盖板开合，也可手持充电枪，当充电枪到达感应线圈设定的阈值内时，充电枪上的无线感应发射线圈和盖板内壁上的无线感应接收线圈互感将盖板打开，使用便捷，操作方便，实用性强。
20.以下将结合附图与具体的实施例对本实用新型进行详细的解释说明。
附图说明
21.图1为本实用新型的车身与盖板示意图；

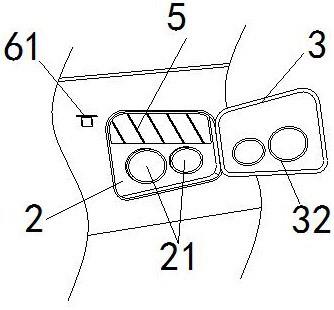

22.图2为本实用新型的充电口盖板打开内部示意图；
23.图3为本实用新型的电枪轴测图；
24.图4为本实用新型的盖板背部示意图；
25.图5为本实用新型的盖板与连接板示意图；
26.图6为本实用新型的连接座主视图；
27.图7为本实用新型的连接座内部示意图；
28.图8为本实用新型的第一转动杆与第二转动杆连接轴测图；
29.图9为本实用新型的防水扇形板侧视图。
30.附图说明：1、车身；10、充电枪；101、无线感应发射线圈；2、充电口；21、充电孔眼；3、盖板；31、连接板；32、无线感应接收线圈；4、自动开合机构；41、连接座；411、第一凹槽；
412、第二凹槽；42、第一转动杆；421、第一齿轮；43、第二转动杆；431、第二齿轮；44、驱动组件；441、驱动电机；5、户外充电防水机构；51、防水扇形板；52、电动伸缩杆；6、感应设备；61、红外感应器。
具体实施方式
31.下面将结合本实用新型实施例，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例,基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
32.为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更全面的描述。给出了本实用新型的若干实施例。但是，本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施例。相反地，提供这些实施例的目的是使对本实用新型的公开内容更加透彻全面。
33.需要说明的是，当元件被称为“固设于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的。
34.除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型。本文所使用的术语“及／或”包括一个或多个相关的所列项目的任意的和所有的组合。
35.请着重参照附图1-9所示，一种具有智能感应功能的充电口盖板 ,包括车身1和充电枪10，车身1上开设有用于进行充电的充电口2，充电口2一侧设置有盖板3，盖板3与充电口2一侧内壁通过自动开合机构4相连接，自动开合机构4包括有连接座41、第一转动杆42和第二转动杆43，第一转动杆42顶部设置有使其转动的驱动组件44，第二转动杆43平行位于第一转动杆42一侧，第一转动杆42中部外壁上套设有第一齿轮421，第二转动杆43中部外壁上套设有第二齿轮431，第一齿轮421与第二齿轮431啮合相连接，连接座41上开设有第一凹槽411和第二凹槽412，第二凹槽412平行位于第一凹槽411一侧，第一转动杆42位于第一凹槽411内部，第一转动杆42底部通过轴承与第一凹槽411内底部相连接，第二转动杆43位于第二凹槽412内部，第二转动杆43顶部和底部通过转轴与第二凹槽412相连接，驱动组件44包括有驱动电机441，驱动电机441固定位于第一凹槽411底部下方，第一转动杆42顶部通过联轴器与驱动电机441的输出端相连接，盖板3内壁一侧连接有连接板31，连接板31远离盖板3一端与第二转动杆43外壁相连接；
36.需要说明的是，在本实施例中，通过驱动电机441驱动第一转动杆42进行转动，第一转动杆42上的第一齿轮421跟随第一转动杆42的转动进行转动，第一齿轮421与第二转动杆43上的第二齿轮431通过啮合方式相连接，第一齿轮421进行转动的同时驱动第二齿轮431进行转动，第二齿轮431带动第二转动杆43进行转动，由于盖板3与第二转动杆43固定相连接，第二转动杆43转动的同时带动盖板3进行翻转开合，通过自动开合机构4省去了人力开合盖板3的繁琐问题，很好的解决了背景技术中需要通过手动转动把手进行盖板3的开启
和关闭，人力开合繁琐，如法对盖板进行快速开启，使用不够便捷的问题。
37.具体的，请着重参照附图2、3、4、5和9，在本实用新型另一优选的实施例中，充电口2内部靠近下方设置有充电孔眼21，位于充电口2内部充电孔眼21上方设置有户外充电防水机构5，户外充电防水机构5包括有防水扇形板51，防水扇形板51嵌设于充电口2内部充电孔眼21上方，防水扇形板51下方两侧内壁连接有电动伸缩杆52，电动伸缩杆52固定与充电口2内，位于车身1上充电口2顶部一侧嵌设有用于使盖板3进行自动开合的感应设备6，感应设备6包括红外感应器61，红外感应器61的型号为lhl958，当人手指触摸红外感应器61时，红外感应器61感应范围进行感应，传感器探测到手指红外光谱的变化，自动接通负载，当手指离开红外感应器61感应范围延时自动关闭负载，红外感应器61嵌设于车身1上充电口2顶部一侧，红外感应器61电性连接有控制器，盖板3内壁上设置有无线感应接收线圈32，控制器嵌设于无线感应接收线圈32内且电性相连接，控制器型号为“6es7331-7hf01-0ab0”，充电枪10充电口外壁上设置有与无线感应接收线圈32互感的无线感应发射线圈101，驱动电机441和电动伸缩杆52通过导线与控制器电性连接；
38.需要说明的是，在本实施例中，通过在充电口2内部充电孔眼21上方设置可自动开合的防水扇形板51进行户外防水充电，安全性与准确度更高，同时保证了充电孔使用寿命，节省费用，防水扇形板51收纳于充电口2内部充电孔眼21上方，通过电动伸缩杆52驱动防水扇形板51开合方便，操作简单；
39.进一步的，通过触摸红外感应和感应距离两种方式进行盖板3开合，开合方便，使用性强，可进行单手充电，操作简单，可手持充电枪10，当充电枪10到达感应线圈设定的阈值内时，充电枪10上的无线感应发射线圈101和盖板3内壁上的无线感应接收线圈32互感将盖板3打开，使用便捷，操作方便，实用性强；
40.进一步的，无线感应接收线圈32内部的控制器与电动伸缩杆52和红外感应器61相连接，红外感应器61是通过红外线反射原理，当人体的手或身体的某一部分在红外感应器61的红外线区域内，红外线发射管发出的红外线由于人体手或身体摭挡反射到红外线接收管，通过集成线路内的微电脑进行分析处理，将驱动电机441进行启动此时盖板3打开，当人体的手或身体离开红外感应器61红外线感应范围，集成线路内的微电脑进行分析处理，将驱动电机441进行启动此时盖板3关闭；
41.进一步的，控制器嵌设于无线感应接收线圈32内且电性相连接，控制器与驱动电机441和电动伸缩杆52电性连接，当充电枪10到达感应线圈设定的阈值内时，无线感应接收线圈32和充电枪10上的无线感应发射线圈101通过线圈的间歇能量耦合进行能量传输，控制器内部控制芯片进行分析处理，驱动电机441进行启动此时盖板3打开，电动伸缩杆52打开将防水扇形板51打开，当持续充电时，无线感应发射线圈101位于设定的阈值内，此时盖板3处于长开状态，当拿下充电枪10无线感应发射线圈101位于设定的阈值外，此时控制器内部控制芯片进行分析处理，电动伸缩杆52将防水扇形板51关闭收回，驱动电机441进行启动此时盖板3进行关闭。
42.本实用新型的具体流程如下：
43.将控制器启动，人体的手或身体的某一部分在红外感应器61的红外线区域内，红外线发射管发出的红外线由于人体手或身体摭挡反射到红外线接收管，通过集成线路内的微电脑进行分析处理，将驱动电机441进行启动此时盖板3打开，通过驱动电机441驱动第一
转动杆42进行转动，第一转动杆42上的第一齿轮421跟随第一转动杆42的转动进行转动，第一齿轮421与第二转动杆43上的第二齿轮431通过啮合方式相连接，第一齿轮421进行转动的同时驱动第二齿轮431进行转动，第二齿轮431带动第二转动杆43进行转动，由于盖板3与第二转动杆43固定相连接，第二转动杆43转动的同时带动盖板3进行翻转开合，当人体的手或身体离开红外感应器61红外线感应范围，集成线路内的微电脑进行分析处理，将驱动电机441进行启动此时盖板3关闭；
44.手持充电枪10，当充电枪10到达感应线圈设定的阈值内时，无线感应接收线圈32和充电枪10上的无线感应发射线圈101通过线圈的间歇能量耦合进行能量传输，控制器内部控制芯片进行分析处理，驱动电机441进行启动此时盖板3打开，电动伸缩杆52打开将防水扇形板51打开，当持续充电时，无线感应发射线圈101位于设定的阈值内，此时盖板3处于长开状态，当拿下充电枪10无线感应发射线圈101位于设定的阈值外，此时控制器内部控制芯片进行分析处理，电动伸缩杆52将防水扇形板51关闭收回，驱动电机441进行启动此时盖板3进行关闭，使用便捷，操作方便，实用性强。
45.上述结合附图对本实用新型进行了示例性描述，显然本实用新型具体实现并不受上述方式的限制，只要采用了本实用新型的方法构思和技术方案进行的这种非实质改进，或未经改进将本实用新型的构思和技术方案直接应用于其他场合的，均在本实用新型的保护范围之内。
