一种远程控制的单车转把旋转锁的制作方法

本技术涉及自行车自动锁，具体为一种远程控制的单车转把旋转锁。

背景技术：

1、现有的共享单车智能锁具大都是安装在自行车的后部，通过限制后轮旋转实现车辆的上锁，其机械原理与传统单车机械锁类似，这种单车锁在使用时，由于单车锁暴露在外，且可操作空间大，很容易遭到破坏，安全性并不是很高。

技术实现思路

1、本实用新型提供一种远程控制的单车转把旋转锁，通过阻止车把旋转，车辆因无法转向而失去骑行的功能，从而实现单车上锁，同时，可以与传统机械锁相比本单车锁可以通过远程无线遥控实现单车转把锁死，位置隐蔽，安全性更高，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种远程控制的单车转把旋转锁，包括车架、前叉；所述前叉上连接有扣件，所述车架上连接有设备盒，扣件上设有扣件孔，所述设备盒的内部设有锂电池、锁总成和控制电路板。

3、所述锁总成包括锁壳、锁舌、直流电机、一级蜗杆、一级涡轮、二级第一圆柱齿轮、二级第二圆柱齿轮、三级圆柱齿轮、三级齿条和弹簧；所述锁舌、直流电机、一级蜗杆、一级涡轮、二级第一圆柱齿轮、二级第二圆柱齿轮、三级圆柱齿轮、三级齿条和弹簧均安装在锁壳的内部，所述直流电机的输出轴与一级蜗杆相接，一级蜗杆与一级涡轮啮合，一级涡轮的中心轴上连接有二级第一圆柱齿轮，二级第一圆柱齿轮与第二圆柱齿轮啮合，第二圆柱齿轮的中心轴上连接有三级圆柱齿轮，三级圆柱齿轮与三级齿条啮合，三级齿条通过弹簧与锁舌相连，三级齿条、弹簧和锁舌均设置在滑槽的内部，滑槽安装在锁壳的内部，滑槽上安装有下止挡和上止挡。

4、优选的，所述设备盒通过设备盒安装螺栓与车架固定连接。

5、优选的，所述设备盒通过车篓安装铆钉连接有车篓，车篓的内部设有光伏板。

6、优选的，所述锁舌与扣件孔卡接对应设置。

7、与现有技术相比，本实用新型的有益效果是：

8、1、本远程控制的单车转把旋转锁，位置隐蔽，安全性更高，通过阻止车把旋转，车辆因无法转向而失去骑行的功能，从而实现单车上锁；

9、2、直流电机旋转，经一级蜗杆和一级涡轮减速、二级第一圆柱齿轮和二级第二圆柱齿轮的减速后，由三级圆柱齿轮和三级齿条将旋转运动转换为直线运动，齿条压缩弹簧并推动锁舌沿锁壳的滑槽前后滑动；若锁舌插入扣件的扣件孔中，则扣件相对设备盒的运动被限制，即前叉相对于车架无法转动，单车转把锁死而无法骑行。

技术特征：

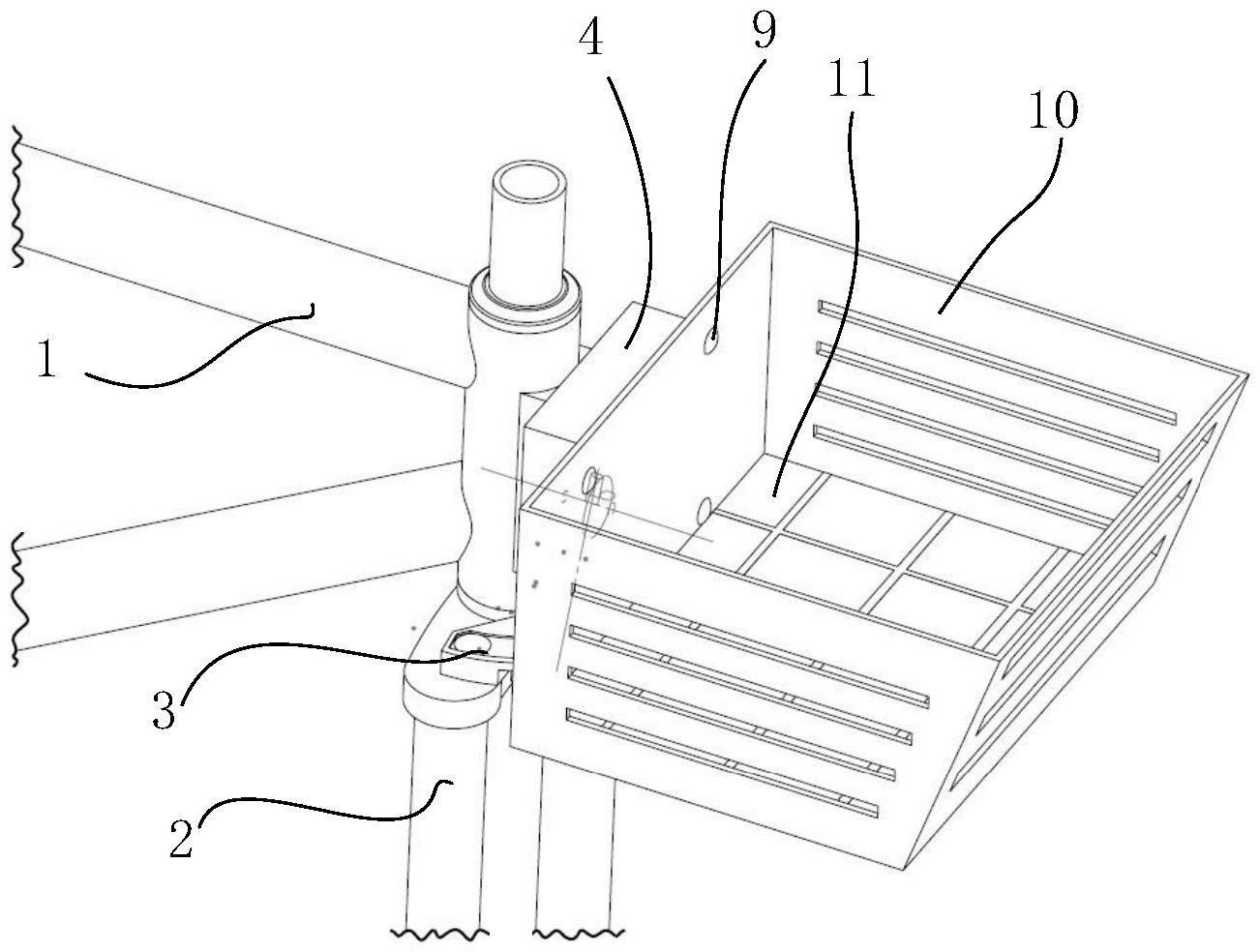

1.一种远程控制的单车转把旋转锁，包括车架(1)、前叉(2)；其特征在于：所述前叉(2)上连接有扣件(3)，所述车架(1)上连接有设备盒(4)，扣件(3)上设有扣件孔(31)，所述设备盒(4)的内部设有锂电池(6)、锁总成(7)和控制电路板(8)；

2.根据权利要求1所述的一种远程控制的单车转把旋转锁，其特征在于：所述设备盒(4)通过设备盒安装螺栓(5)与车架(1)固定连接。

3.根据权利要求1所述的一种远程控制的单车转把旋转锁，其特征在于：所述设备盒(4)通过车篓安装铆钉(9)连接有车篓(10)，车篓(10)的内部设有光伏板(11)。

4.根据权利要求1所述的一种远程控制的单车转把旋转锁，其特征在于：所述锁舌(71)与扣件孔(31)卡接对应设置。

技术总结
本技术公开了一种远程控制的单车转把旋转锁，包括车架、前叉；所述前叉上连接有扣件，所述车架上连接有设备盒，扣件上设有扣件孔，所述设备盒的内部设有锂电池、锁总成和控制电路板，直流电机旋转，经一级蜗杆和一级涡轮减速、二级第一圆柱齿轮和二级第二圆柱齿轮的减速后，由三级圆柱齿轮和三级齿条将旋转运动转换为直线运动，齿条压缩弹簧并推动锁舌沿锁壳的滑槽前后滑动；若锁舌插入扣件的扣件孔中，则扣件相对设备盒的运动被限制，即前叉相对于车架无法转动，单车转把锁死而无法骑行；本远程控制的单车转把旋转锁，位置隐蔽，安全性更高。

技术研发人员：李霞
受保护的技术使用者：江苏省惠山中等专业学校
技术研发日：20221128
