一种导航仪固定装置的制作方法

本技术涉及导航仪固定装置，具体为一种导航仪固定装置。

背景技术：

1、导航仪是在全球卫星定位系统gps基础上发展起来的新型技术应用装置。它的原理gps是一种能接收定位卫星信号，经过微处理器计算出所在精确经度和纬度以及速度和方向，并在显示器上显示出来的一种装置。

2、船舶是各种船只的总称；船舶是能航行或停泊于水域进行运输或作业的交通工具，按不同的使用要求而具有不同的技术性能、装备和结构型式；海上航行的船舶由于各种干扰因素的影响，不可避免地会偏离预定的航线；从而就会用到导航仪装置。

3、但是，现有的导航仪多数是采用弹性夹持的方法固定在墙面上，船舶在水面上行驶时，会有晃动的现象，容易导致导航仪在晃动的惯性作用下，从弹性夹持装置上挣脱下来；因此，不满足现有的需求，对此我们提出了一种导航仪固定装置。

技术实现思路

1、本实用新型的目的在于提供一种导航仪固定装置，以解决上述背景技术中提出的导航仪多数是采用弹性夹持的方法固定在墙面上，船舶在水面上行驶时，会有晃动的现象，容易导致导航仪在晃动的惯性作用下，从弹性夹持装置上挣脱下来等问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种导航仪固定装置，包括导航仪主体和墙面，所述导航仪主体的两端均固定设有把手，所述把手的背面两端均固定设有定位杆，所述定位杆的内部开设有凹槽b，所述凹槽b的中间内壁均匀开设有多个通孔，所述通孔内滑动连接有滚珠，所述凹槽b的中间位于滚珠的下方滑动连接有限位块a，所述限位块a的顶端设有连接杆c，所述连接杆c的顶端设有连接杆b，所述墙面的表面固定安装有安装板，所述安装板的两端均固定设有连接座，所述朝向墙面的反面两端均开设有定位孔，所述定位孔的中间内壁开设有环槽。

3、优选的，所述连接杆b与连接杆c之间固定连接有限位块b，所述限位块b滑动连接于凹槽b。

4、优选的，所述凹槽b的中间内壁位于滚珠的上方固定设有环块，所述环块的顶端设有复位弹簧，所述复位弹簧套设于连接杆c。

5、优选的，所述通孔远离凹槽b一端的直径小于滚珠的直径，所述滚珠的一端嵌入环槽内。

6、优选的，所述把手上的两个所述连接杆b的顶端共固定连接有按压板，所述连接座的顶侧中间开设有凹槽a。

7、优选的，所述把手的两端均固定设有连接杆a，所述连接杆a的一定固定连接于导航仪主体的侧面。

8、优选的，所述安装板的四个角均开设有安装孔，所述定位孔的开口端设有导向槽。

9、与现有技术相比，本实用新型的有益效果是：

10、本实用新型通过墙面的表面固定安装有安装板，安装板的两端均固定设有连接座，朝向墙面的反面两端均开设有定位孔，定位孔的中间内壁开设有环槽，再通过按压导航仪主体两侧把手上的两个连接杆b，连接杆b推动连接杆c向凹槽b里侧线性运动，将连接杆c底端的限位块a远离通孔，使滚珠可以在通孔内自由滑动，将把手上的两个定位杆分别插入连接座上的两个定位孔内，最后通过复位连接杆b，使连接杆c和限位块a一并复位，位块a将滚珠向通孔挤压，使滚珠的一侧嵌入环槽内，固定定位杆，将把手固定连接在连接座上方，进而提高导航仪固定在墙面上的牢固性。

技术特征：

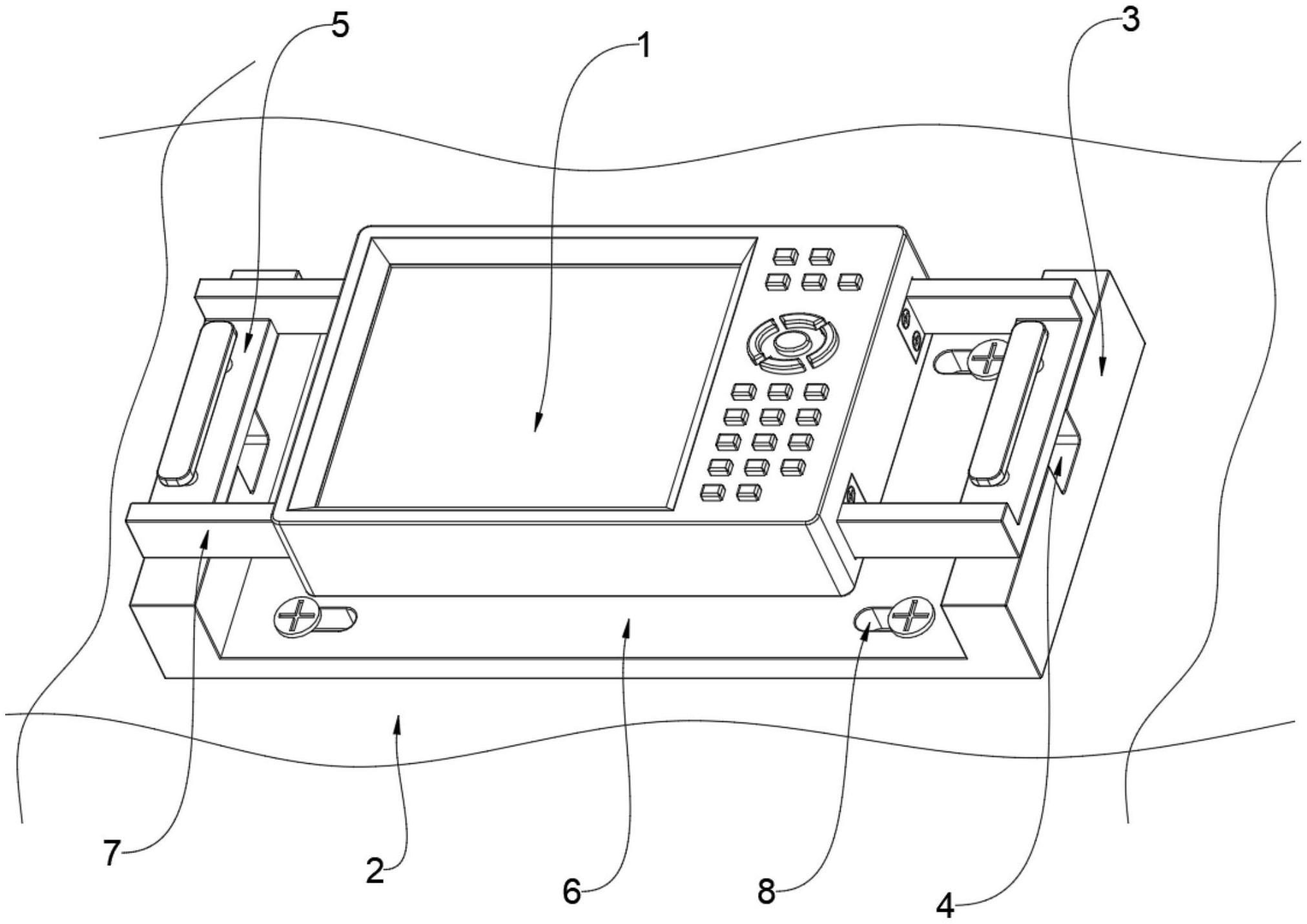

1.一种导航仪固定装置，包括导航仪主体(1)和墙面(2)，其特征在于：所述导航仪主体(1)的两端均固定设有把手(5)，所述把手(5)的背面两端均固定设有定位杆(11)，所述定位杆(11)的内部开设有凹槽b(16)，所述凹槽b(16)的中间内壁均匀开设有多个通孔(19)，所述通孔(19)内滑动连接有滚珠(13)，所述凹槽b(16)的中间位于滚珠(13)的下方滑动连接有限位块a(17)，所述限位块a(17)的顶端设有连接杆c(21)，所述连接杆c(21)的顶端设有连接杆b(14)，所述墙面(2)的表面固定安装有安装板(6)，所述安装板(6)的两端均固定设有连接座(3)，朝向所述墙面(2)的反面两端均开设有定位孔(10)，所述定位孔(10)的中间内壁开设有环槽(12)。

2.根据权利要求1所述的一种导航仪固定装置，其特征在于：所述连接杆b(14)与连接杆c(21)之间固定连接有限位块b(20)，所述限位块b(20)滑动连接于凹槽b(16)。

3.根据权利要求2所述的一种导航仪固定装置，其特征在于：所述凹槽b(16)的中间内壁位于滚珠(13)的上方固定设有环块(18)，所述环块(18)的顶端设有复位弹簧(22)，所述复位弹簧(22)套设于连接杆c(21)。

4.根据权利要求1所述的一种导航仪固定装置，其特征在于：所述通孔(19)远离凹槽b(16)一端的直径小于滚珠(13)的直径，所述滚珠(13)的一端嵌入环槽(12)内。

5.根据权利要求1所述的一种导航仪固定装置，其特征在于：所述把手(5)上的两个所述连接杆b(14)的顶端共固定连接有按压板(15)，所述连接座(3)的顶侧中间开设有凹槽a(4)。

6.根据权利要求1所述的一种导航仪固定装置，其特征在于：所述把手(5)的两端均固定设有连接杆a(7)，所述连接杆a(7)的一定固定连接于导航仪主体(1)的侧面。

7.根据权利要求1所述的一种导航仪固定装置，其特征在于：所述安装板(6)的四个角均开设有安装孔(8)，所述定位孔(10)的开口端设有导向槽(9)。

技术总结
本技术公开了一种导航仪固定装置，包括导航仪主体和墙面，所述导航仪主体的两端均固定设有把手，所述把手的背面两端均固定设有定位杆，所述定位杆的内部开设有凹槽B，所述凹槽B的中间内壁均匀开设有多个通孔，所述通孔内滑动连接有滚珠，所述凹槽B的中间位于滚珠的下方滑动连接有限位块A，所述限位块A的顶端设有连接杆C。本技术通过将把手上的两个定位杆分别插入连接座上的两个定位孔内，通过复位连接杆B，使连接杆C和限位块A一并复位，位块A将滚珠向通孔挤压，使滚珠的一侧嵌入环槽内，固定定位杆，将把手固定连接在连接座上方，进而提高导航仪固定在墙面上的牢固性。

技术研发人员：刘协,林志拓,赵斌
受保护的技术使用者：广州航艅科技有限公司
技术研发日：20221213
技术公布日：2024/1/12
