一种长度可调节的纺织纱管的制作方法

本实用新型涉及一种纺织纱管，具体涉及一种长度可调节的纺织纱管。

背景技术：

纺织行业普遍使用纱管，有木质、纸质纱管等，纸质纱管制造技术日益成熟，其制造质量不断提高，使用日益广泛，现有纱管的不足之处在于：纱管型号较多，生产不同的纱线需要不同尺寸的纱管，既不利于管理，又会浪费很多资金。

技术实现要素：

为了解决上述问题，本实用新型提出了一种长度可调节的纺织纱管。

本实用新型的技术方案是：一种长度可调节的纺织纱管，包括：管盘、管筒、调节手柄、调节套管、调节杆；所述的管筒由若干支架组成；所述的支架分别等间隔地安装在左侧的管盘和右侧的管盘上，支架之间的间隔与支架的宽度相同；所述的管盘中间设置有安装孔，管盘外侧安装有调节手柄，管盘内侧安装有调节套管；所述的调节手柄和调节套管之间通过螺纹连接；所述的调节套管内侧和调节杆通过螺纹连接在一起。

进一步地，所述的支架外表面经过圆角处理。

进一步地，所述的调节手柄和调节套管之间配合的螺纹为左旋螺纹。

进一步地，所述的调节套管和调节杆配合的螺纹为右旋螺纹。

有益效果

本实用新型的一种长度可调节的纺织纱管，结构简单，使用方便，能够调节套管的长度，满足不同生产需求，提高纱管的使用率，便于管理，纱管的通用性比较高，不会因为纱管短缺造成生产事故。

附图说明

图1为本实用新型的结构示意图。

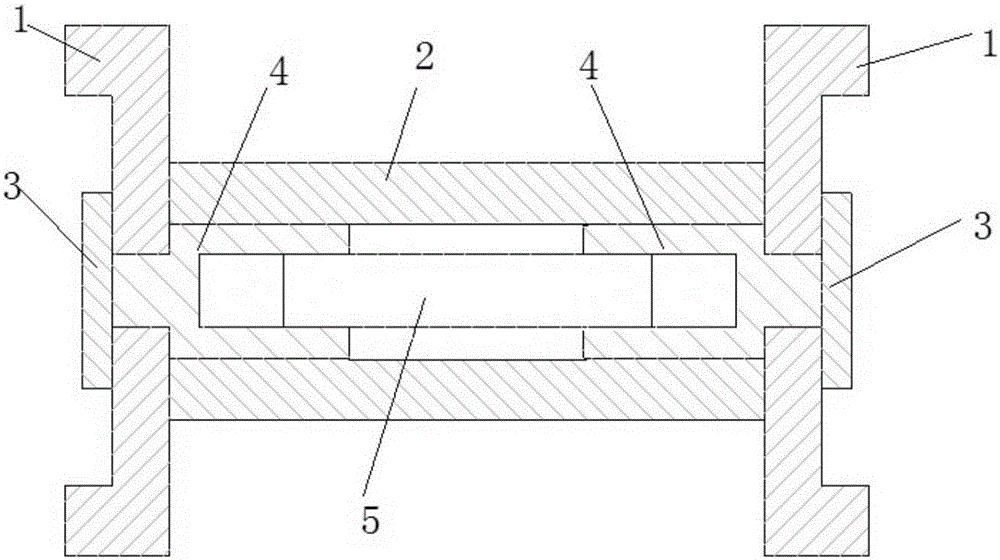

图2为其剖视图。

图中，1-管盘、2-支架、3-调节手柄、4-调节套管、5-调节杆。

具体实施方式

下面结合附图对本实用新型的一种长度可调节的纺织纱管作详细说明。

如图1和图2所示，一种长度可调节的纺织纱管，包括：管盘1、管筒、调节手柄3、调节套管4、调节杆5；所述的管筒由若干支架2组成；所述的支架2分别等间隔地安装在左侧的管盘1和右侧的管盘1上，支架2之间的间隔与支架2的宽度相同；所述的管盘1中间设置有安装孔，管盘1外侧安装有调节手柄3，管盘1内侧安装有调节套管4；所述的调节手柄3和调节套管4之间通过螺纹连接；所述的调节套管4内侧和调节杆5通过螺纹连接在一起；所述的支架2外表面经过圆角处理；所述的调节手柄3和调节套管4之间配合的螺纹为左旋螺纹；所述的调节套管4和调节杆5配合的螺纹为右旋螺纹。

使用前，根据生产需求确定纱管的长度，分别调节左右两侧的调 节手柄3，在调节手柄3的带动下，调节套管4在调节杆5上的位置发生变化，从而改变纱管的长度。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，虽然本实用新型已以较佳实施例揭露如上，然而并非用以限定本实用新型,任何熟悉本专业的技术人员，在不脱离本实用新型技术方案范围内,当可利用上述揭示的技术内容作出些许更动或修饰为等同变化的等效实施例,但凡是未脱离本实用新型技术方案的内容，依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
