一种实用性强的纺织机械管桶的制作方法

本实用新型涉及纺织机械管桶技术领域，具体为一种实用性强的纺织机械管桶。

背景技术：

筒管是纺纱机和纺线机不可缺少的辅助部件，其用于卷绕纺好的纱线。现有的筒管大都是包括一圆柱形的筒体，筒体的两端分别设有一边盘。在日常的使用过程中发现现有的筒管具有以下两个缺点。一、传统的筒管调节性能差，不能改变筒管的长度，适用性不强；绕在筒管上的纱线头没法固定，绕满纱线的筒管在储存或转运下一工序时纱线头很容易松散并相互缠绕在一起，在使用时需要人工将其分开或剪断，这不仅降低了下一工序的生产效率，还会造成纱线的浪费，因此传统的纺织机械管桶需要改进。

技术实现要素：

本实用新型的目的在于提供一种实用性强的纺织机械管桶，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种实用性强的纺织机械管桶，包括底盘和轴承，所述底盘的中部上端固定安装有支柱，所述轴承的内环与支柱的上端固定连接，所述轴承外环上端通过支杆固定安装有下盘体，所述下盘体的上端固定安装有伸缩管，所述伸缩管的顶端设有上盘体，所述上盘体的中部开设有螺纹孔，所述螺纹孔的内部螺纹连接有螺纹杆，所述螺纹杆的下端与下盘体的上端相抵，所述上盘体和下盘体的右端均安装有线头夹紧装置。

优选的，所述线头夹紧装置包括空腔，所述空腔位于上盘体和下盘体的右半部的中心处，所述空腔的右端均开设有第一滑槽，所述第一滑槽的右端均安装有弹簧，所述弹簧的左端均安装有插接柱，所述第一滑槽的右端均开设有第二滑槽，所述插接柱的右端均固定连接有手拉杆，所述手拉杆的右端穿过第二滑槽延伸至上盘体和下盘体外部。

优选的，所述插接柱的左端均安装有挤压快，所述挤压快的左端均设有锯齿层。

优选的，所述螺纹杆的上端设有手拧杆。

与现有技术相比，本实用新型的有益效果是：该实用性强的纺织机械管桶，可通过扭转螺纹杆调节伸缩管的高度，改变伸缩管的绕线量，调节性能好，适用性强；防止纱线头松散并相互缠绕在一起，提高了生产效率。因此该实用性强的纺织机械管桶具有操作简单、调节性能好、防止纱线头松散提高了生产效率等优点，适合大规模推广。

附图说明

图1为本实用新型结构示意图；

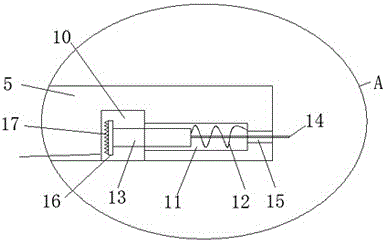

图2为本实用新型结构示意图图1中A部放大图。

图中：1底盘、2轴承、3支杆、4伸缩管、5上盘体、6下盘体、7螺纹孔、8螺纹杆、9支柱、10空腔、11第一滑槽、12弹簧、13插接柱、14手拉杆、15第二滑槽、16挤压快、17锯齿层、18手拧杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种实用性强的纺织机械管桶，包括底盘1和轴承2，底盘1的中部上端固定安装有支柱9，轴承2的内环与支柱9的上端固定连接，轴承2外环上端通过支杆3固定安装有下盘体6，下盘体6的上端固定安装有伸缩管4，伸缩管4的顶端设有上盘体5，上盘体5的中部开设有螺纹孔7，螺纹孔7的内部螺纹连接有螺纹杆8，螺纹杆8的上端设有手拧杆18，螺纹杆8的下端与下盘体6的上端相抵，上盘体5和下盘体6的右端均安装有线头夹紧装置，线头夹紧装置包括空腔10，空腔10位于上盘体5和下盘体6的右半部的中心处，空腔10的右端均开设有第一滑槽11，第一滑槽11的右端均安装有弹簧12，弹簧12的左端均安装有插接柱13，第一滑槽11的右端均开设有第二滑槽15，插接柱13的右端均固定连接有手拉杆14，手拉杆14的右端穿过第二滑槽15延伸至上盘体5和下盘体6外部，插接柱13的左端均安装有挤压快16，挤压快16的左端均设有锯齿层17。

该实用性强的纺织机械管桶，可通过扭转螺纹杆8调节伸缩管4的高度，改变伸缩管4的绕线量，调节性能好，适用性强；

线头夹紧装置包括空腔10，空腔10位于上盘体5和下盘体6的右半部的中心处，空腔10的右端均开设有第一滑槽11，第一滑槽11的右端均安装有弹簧12，弹簧12的左端均安装有插接柱13，第一滑槽11的右端均开设有第二滑槽15，插接柱13的右端均固定连接有手拉杆14，手拉杆14的右端穿过第二滑槽15延伸至上盘体5和下盘体6外部。在进行卷线时，将下盘体6右侧的手拉杆14向外拉，将纱线的一端插入下盘体6右侧的空腔10中，然后松开下盘体6右侧的开手拉杆14，在弹簧12的作用下，线头被下盘体6右侧的插接柱13挤压在下盘体6右侧的空腔10内，当纱线收卷完成时，将上盘体5右侧的手拉杆14向外拉，将纱线的另一端插入上盘体5右侧的空腔10中，然后松开上盘体5右侧的开手拉杆14，在弹簧12的作用下，线头被上盘体5右侧的插接柱13挤压在上盘体5右侧的空腔10内，防止纱线头松散并相互缠绕在一起，提高了生产效率。

插接柱13的左端均安装有挤压快16，挤压快16的左端均设有锯齿层17。有利于提高线头的定位效果。

螺纹杆8的上端设有手拧杆18。便于拧转螺纹杆8。

因此该实用性强的纺织机械管桶具有操作简单、调节性能好、防止纱线头松散提高了生产效率等优点，适合大规模推广。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
