一种高可靠性防吸潮式的茶多酚中转存储装置的制作方法

本实用新型涉及一种中转存储装置，尤其涉及一种高可靠性防吸潮式的茶多酚中转存储装置。

背景技术：

茶多酚是茶叶中多酚类物质的总称，包括黄烷醇类、花色苷类、黄酮类、黄酮醇类和酚酸类等，主要为黄烷醇(儿茶素)类，儿茶素占60-80％，类物质茶多酚又称茶鞣或茶单宁，是形成茶叶色香味的主要成分之一，也是茶叶中有保健功能的主要成分之一。研究表明，茶多酚等活性物质具解毒和抗辐射作用，能有效地阻止放射性物质侵入骨髓，并可使锶90和钴60迅速排出体外，被健康及医学界誉为“辐射克星”。

茶多酚为淡黄至茶褐色略带茶香的水溶液、粉状固体或结晶，具涩味，易溶于水、乙醇、乙酸乙酯，微溶于油脂，耐热性及耐酸性好，在pH2-7范围内均十分稳定，略有吸潮性，水溶液pH3-4，在碱性条件下易氧化褐变，遇铁离子生成绿黑色化合物。

茶多酚的提取现大多使用溶剂提取法，该方法是将茶叶用极性溶剂浸渍，然后把浸取液进行液—液萃取分离，最后浓缩得到产品，当前工业化生产主要采用此法，产品收率5％-10％，产品纯度为80％-98％，所用溶剂有丙酮、乙醚、甲醇、已烷及三氯甲烷等。

茶多酚的中转存储装置是用来暂时存储茶多酚半成品的作业罐，存放一段时间后再中转做其他用处，现有茶多酚中转存储装置存在密封性差、可靠性低，很容易导致吸潮，从而使产品发生霉变的缺点，随着现今社会人们对茶多酚制品的需求越来越多，茶多酚加工越来越精细化，茶多酚各加工过程越来越有序， 因此亟需设计一种操作方便密封性好，而且可靠性高，对茶多酚的中转存储能达到防吸潮效果的茶多酚中转存储装置。

技术实现要素：

(1)要解决的技术问题

本实用新型为了克服现有茶多酚中转存储装置存在密封性差、可靠性低，很容易导致吸潮，从而使产品发生霉变的缺点，本实用新型要解决的技术问题是提供一种高可靠性防吸潮式的茶多酚中转存储装置。

(2)技术方案

为了解决上述技术问题，本实用新型提供了这样一种高可靠性防吸潮式的茶多酚中转存储装置，包括有存储罐、盖板、转轮、滑道Ⅰ、挡板Ⅰ、弹簧Ⅰ、滑道Ⅱ、挡板Ⅱ、弹簧Ⅱ、底板、齿轮、齿条、气缸、输送机、顶板、电动推杆Ⅰ、电动推杆Ⅱ、撞击块、电动推杆Ⅲ、推球、电机、轴承座Ⅰ、轴承座Ⅱ、丝杆、螺母、电动推杆Ⅳ和机械手，存储罐顶部设有盖板，盖板左侧和存储罐之间设有转轮，通过转轮使盖板和存储罐转动连接，存储罐内上部右侧设有滑道Ⅰ，存储罐内上部左侧铰接有挡板Ⅰ，挡板Ⅰ下方连接有弹簧Ⅰ，弹簧Ⅰ另一端连接在存储罐上，存储罐内中部左侧设有滑道Ⅱ，存储罐内中部右侧铰接有挡板Ⅱ，挡板Ⅱ下方连接有弹簧Ⅱ，弹簧Ⅱ另一端连接在存储罐上，存储罐底部设有底板，底板左侧和存储罐之间设有齿轮，通过齿轮使底板和存储罐转动连接，存储罐外左侧下方安装有气缸，气缸下方连接有齿条，齿条和齿轮啮合，存储罐外右侧下方设有输送机，存储罐上方设有顶板，顶板下右侧安装有电机，电机左侧设有轴承座Ⅰ，轴承座Ⅰ左侧设有轴承座Ⅱ，轴承座Ⅰ和轴承座Ⅱ之间设有丝杆，丝杆连接在电机上，丝杆上设有螺母，螺母下安装有电动推杆Ⅳ，电动推杆Ⅳ下连接有机械手，轴承座Ⅱ左侧安装有电动推杆Ⅲ，电动 推杆Ⅲ下连接有推球，电动推杆Ⅲ左侧安装有电动推杆Ⅰ，电动推杆Ⅰ下连接有电动推杆Ⅱ，电动推杆Ⅱ右侧连接有撞击块。

优选地，还包括有感应器，感应器安装在轴承座Ⅱ右侧。

优选地，还包括有控制器，控制器安装在顶板上左侧，控制器分别与气缸、输送机、电动推杆Ⅰ、电动推杆Ⅱ、电动推杆Ⅲ、电机、电动推杆Ⅳ、机械手和感应器连接。

优选地，推球为橡胶材质。

工作原理：本装置进行中转存储时，控制电动推杆Ⅲ向下拉伸，使推球向下运动，通过推球向下推动盖板左侧，使盖板旋转，将存储罐上开口打开，控制电机带动丝杆转动，从而带动螺母和电动推杆Ⅳ向右运动，当使电动推杆Ⅳ到达输送机正上方时，使电机停止转动，将电动推杆Ⅳ停留在输送机正上方，控制电动推杆Ⅳ向下拉伸，使机械手向下运动，当机械手到达输送机上时，通过机械手将输送机内的成品进行抓取，抓取完成后，控制电动推杆Ⅳ收缩，使机械手向上运动，将机械手恢复至初始高度，控制电机带动丝杆反转，从而带动螺母和电动推杆Ⅳ向左运动，当使电动推杆Ⅳ到达存储罐正上方时，使电机停止转动，将电动推杆Ⅳ停留在存储罐正上方，控制机械手张开，将机械手内的成品落到存储罐中，成品通过滑道Ⅰ滑至挡板Ⅰ，并通过自身的重力压缩弹簧Ⅰ，进入存储罐中部，再通过滑道Ⅱ滑至挡板Ⅱ，并通过自身的重力压缩弹簧Ⅱ，进入存储罐下部，并存储在该位置，再控制电机带动丝杆转动，从而带动螺母和电动推杆Ⅳ向右运动，恢复至初始位置，再使电动推杆Ⅲ收缩，从而带动推球向上运动，恢复至初始位置，控制电动推杆Ⅰ向下拉伸，使电动推杆Ⅱ和撞击块向下运动，当下降到一定位置时，电动推杆Ⅰ停止拉伸，控制电动推杆Ⅱ向右拉伸，使撞击块向右运动，通过撞击块向右运动使其撞击存储罐， 将吸附在滑道Ⅰ、挡板Ⅰ、滑道Ⅱ和挡板Ⅱ上的成品滑落至存储罐下部，当要将中转罐内的成品取用时，控制气缸收缩，使齿条向上运动，从而带动齿轮和底板顺时针转动，使存储罐下开口打开，将其中的成品转移出来。

还包括有感应器，感应器安装在轴承座Ⅱ右侧，当感应器感应到螺母向左运动到感应器上方时，控制电机停止转动，使机械手停止向左运动，从而起到了限定行程的作用，限定机械手的水平移动位置，起到了对机械手的保护作用，提高本装置作业的实用性。

还包括有控制器，控制器安装在顶板上左侧，控制器分别与气缸、输送机、电动推杆Ⅰ、电动推杆Ⅱ、电动推杆Ⅲ、电机、电动推杆Ⅳ、机械手和感应器连接，控制器能分别对气缸、输送机、电动推杆Ⅰ、电动推杆Ⅱ、电动推杆Ⅲ、电机、电动推杆Ⅳ和机械手进行控制，同时感应器能反馈信号给控制器，这样可以使本装置运行更加精确、自动化程度高。

推球为橡胶材质，橡胶材质的推球耐磨耐压，经久耐用。

气缸、输送机、电动推杆Ⅰ、电动推杆Ⅱ、电动推杆Ⅲ、电机、电动推杆Ⅳ、机械手和感应器为所属领域的现有技术，连接结构为成熟技术，在此不再赘述。

(3)有益效果

本实用新型操作方便密封性好，而且可靠性高，通过多层结构分级式保存，利用弹簧Ⅰ和弹簧Ⅱ的密封，对茶多酚的中转存储达到了很好防吸潮防霉变的效果，而且操作简单、设计合理，应用范围广，适合推广使用。

附图说明

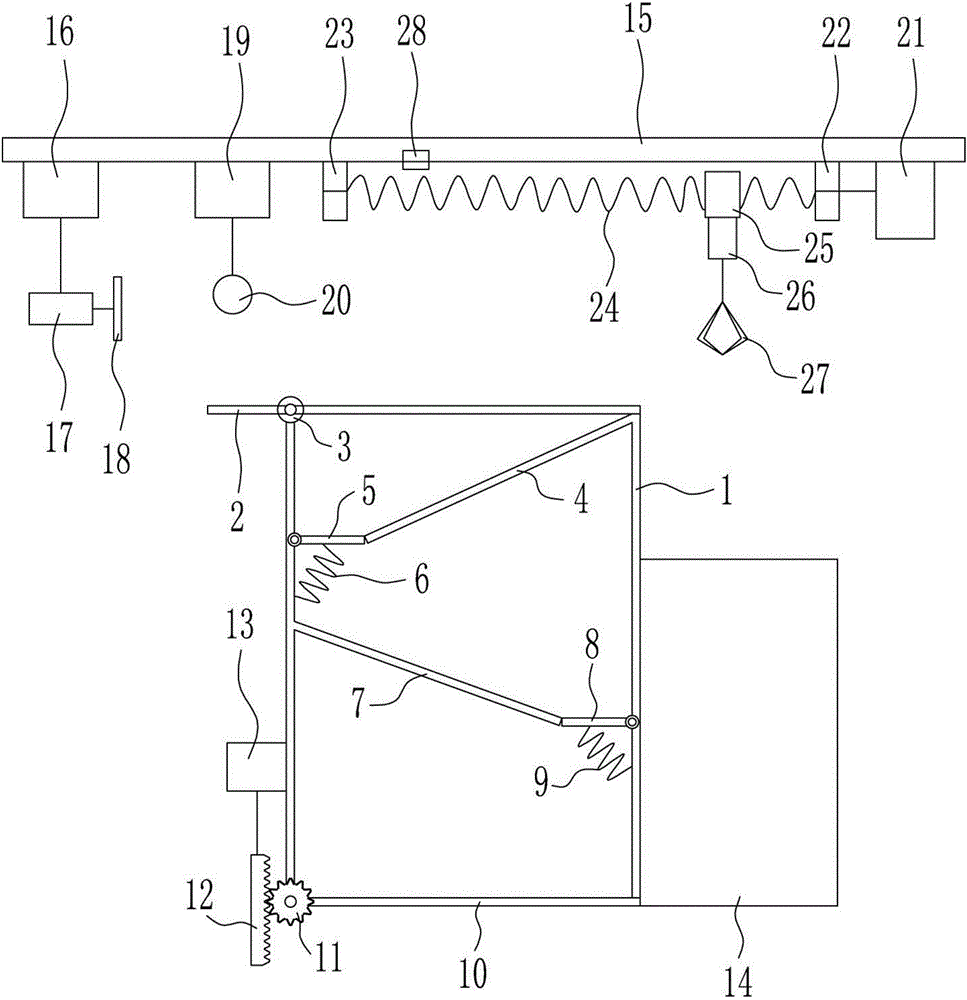

图1为本实用新型的结构示意图。

图2为本实用新型实施例2的结构示意图。

图3为本实用新型实施例3的结构示意图。

附图中的标记为：1-存储罐，2-盖板，3-转轮，4-滑道Ⅰ，5-挡板Ⅰ，6-弹簧Ⅰ，7-滑道Ⅱ，8-挡板Ⅱ，9-弹簧Ⅱ，10-底板，11-齿轮，12-齿条，13-气缸，14-输送机，15-顶板，16-电动推杆Ⅰ，17-电动推杆Ⅱ，18-撞击块，19-电动推杆Ⅲ，20-推球，21-电机，22-轴承座Ⅰ，23-轴承座Ⅱ，24-丝杆，25-螺母，26-电动推杆Ⅳ，27-机械手，28-感应器，29-控制器。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种高可靠性防吸潮式的茶多酚中转存储装置，如图1所示，包括有存储罐1、盖板2、转轮3、滑道Ⅰ4、挡板Ⅰ5、弹簧Ⅰ6、滑道Ⅱ7、挡板Ⅱ8、弹簧Ⅱ9、底板10、齿轮11、齿条12、气缸13、输送机14、顶板15、电动推杆Ⅰ16、电动推杆Ⅱ17、撞击块18、电动推杆Ⅲ19、推球20、电机21、轴承座Ⅰ22、轴承座Ⅱ23、丝杆24、螺母25、电动推杆Ⅳ26和机械手27，存储罐1顶部设有盖板2，盖板2左侧和存储罐1之间设有转轮3，通过转轮3使盖板2和存储罐1转动连接，存储罐1内上部右侧设有滑道Ⅰ4，存储罐1内上部左侧铰接有挡板Ⅰ5，挡板Ⅰ5下方连接有弹簧Ⅰ6，弹簧Ⅰ6另一端连接在存储罐1上，存储罐1内中部左侧设有滑道Ⅱ7，存储罐1内中部右侧铰接有挡板Ⅱ8，挡板Ⅱ8下方连接有弹簧Ⅱ9，弹簧Ⅱ9另一端连接在存储罐1上，存储罐1底部设有底板10，底板10左侧和存储罐1之间设有齿轮11，通过齿轮11使底板10和存储罐1转动连接，存储罐1外左侧下方安装有气缸13，气缸13下方连接有齿条12，齿条12和齿轮11啮合，存储罐1外右侧下方设有输送机14，存储罐1上方设有顶板15，顶板15下右侧安装有电机21，电机21左侧设有轴承座Ⅰ22， 轴承座Ⅰ22左侧设有轴承座Ⅱ23，轴承座Ⅰ22和轴承座Ⅱ23之间设有丝杆24，丝杆24连接在电机21上，丝杆24上设有螺母25，螺母25下安装有电动推杆Ⅳ26，电动推杆Ⅳ26下连接有机械手27，轴承座Ⅱ23左侧安装有电动推杆Ⅲ19，电动推杆Ⅲ19下连接有推球20，电动推杆Ⅲ19左侧安装有电动推杆Ⅰ16，电动推杆Ⅰ16下连接有电动推杆Ⅱ17，电动推杆Ⅱ17右侧连接有撞击块18。

实施例2

一种高可靠性防吸潮式的茶多酚中转存储装置，如图2所示，包括有存储罐1、盖板2、转轮3、滑道Ⅰ4、挡板Ⅰ5、弹簧Ⅰ6、滑道Ⅱ7、挡板Ⅱ8、弹簧Ⅱ9、底板10、齿轮11、齿条12、气缸13、输送机14、顶板15、电动推杆Ⅰ16、电动推杆Ⅱ17、撞击块18、电动推杆Ⅲ19、推球20、电机21、轴承座Ⅰ22、轴承座Ⅱ23、丝杆24、螺母25、电动推杆Ⅳ26和机械手27，存储罐1顶部设有盖板2，盖板2左侧和存储罐1之间设有转轮3，通过转轮3使盖板2和存储罐1转动连接，存储罐1内上部右侧设有滑道Ⅰ4，存储罐1内上部左侧铰接有挡板Ⅰ5，挡板Ⅰ5下方连接有弹簧Ⅰ6，弹簧Ⅰ6另一端连接在存储罐1上，存储罐1内中部左侧设有滑道Ⅱ7，存储罐1内中部右侧铰接有挡板Ⅱ8，挡板Ⅱ8下方连接有弹簧Ⅱ9，弹簧Ⅱ9另一端连接在存储罐1上，存储罐1底部设有底板10，底板10左侧和存储罐1之间设有齿轮11，通过齿轮11使底板10和存储罐1转动连接，存储罐1外左侧下方安装有气缸13，气缸13下方连接有齿条12，齿条12和齿轮11啮合，存储罐1外右侧下方设有输送机14，存储罐1上方设有顶板15，顶板15下右侧安装有电机21，电机21左侧设有轴承座Ⅰ22，轴承座Ⅰ22左侧设有轴承座Ⅱ23，轴承座Ⅰ22和轴承座Ⅱ23之间设有丝杆24，丝杆24连接在电机21上，丝杆24上设有螺母25，螺母25下安装有电动推杆Ⅳ26，电动推杆Ⅳ26下连接有机械手27，轴承座Ⅱ23左侧安装有电动推杆Ⅲ19， 电动推杆Ⅲ19下连接有推球20，电动推杆Ⅲ19左侧安装有电动推杆Ⅰ16，电动推杆Ⅰ16下连接有电动推杆Ⅱ17，电动推杆Ⅱ17右侧连接有撞击块18。

还包括有感应器28，感应器28安装在轴承座Ⅱ23右侧，当感应器28感应到螺母25向左运动到感应器28上方时，控制电机21停止转动，使机械手27停止向左运动，从而起到了限定行程的作用，限定机械手27的水平移动位置，起到了对机械手27的保护作用，提高本装置作业的实用性。

实施例3

一种高可靠性防吸潮式的茶多酚中转存储装置，如图3所示，包括有存储罐1、盖板2、转轮3、滑道Ⅰ4、挡板Ⅰ5、弹簧Ⅰ6、滑道Ⅱ7、挡板Ⅱ8、弹簧Ⅱ9、底板10、齿轮11、齿条12、气缸13、输送机14、顶板15、电动推杆Ⅰ16、电动推杆Ⅱ17、撞击块18、电动推杆Ⅲ19、推球20、电机21、轴承座Ⅰ22、轴承座Ⅱ23、丝杆24、螺母25、电动推杆Ⅳ26和机械手27，存储罐1顶部设有盖板2，盖板2左侧和存储罐1之间设有转轮3，通过转轮3使盖板2和存储罐1转动连接，存储罐1内上部右侧设有滑道Ⅰ4，存储罐1内上部左侧铰接有挡板Ⅰ5，挡板Ⅰ5下方连接有弹簧Ⅰ6，弹簧Ⅰ6另一端连接在存储罐1上，存储罐1内中部左侧设有滑道Ⅱ7，存储罐1内中部右侧铰接有挡板Ⅱ8，挡板Ⅱ8下方连接有弹簧Ⅱ9，弹簧Ⅱ9另一端连接在存储罐1上，存储罐1底部设有底板10，底板10左侧和存储罐1之间设有齿轮11，通过齿轮11使底板10和存储罐1转动连接，存储罐1外左侧下方安装有气缸13，气缸13下方连接有齿条12，齿条12和齿轮11啮合，存储罐1外右侧下方设有输送机14，存储罐1上方设有顶板15，顶板15下右侧安装有电机21，电机21左侧设有轴承座Ⅰ22，轴承座Ⅰ22左侧设有轴承座Ⅱ23，轴承座Ⅰ22和轴承座Ⅱ23之间设有丝杆24，丝杆24连接在电机21上，丝杆24上设有螺母25，螺母25下安装有电动推杆 Ⅳ26，电动推杆Ⅳ26下连接有机械手27，轴承座Ⅱ23左侧安装有电动推杆Ⅲ19，电动推杆Ⅲ19下连接有推球20，电动推杆Ⅲ19左侧安装有电动推杆Ⅰ16，电动推杆Ⅰ16下连接有电动推杆Ⅱ17，电动推杆Ⅱ17右侧连接有撞击块18。

还包括有感应器28，感应器28安装在轴承座Ⅱ23右侧，当感应器28感应到螺母25向左运动到感应器28上方时，控制电机21停止转动，使机械手27停止向左运动，从而起到了限定行程的作用，限定机械手27的水平移动位置，起到了对机械手27的保护作用，提高本装置作业的实用性。

还包括有控制器29，控制器29安装在顶板15上左侧，控制器29分别与气缸13、输送机14、电动推杆Ⅰ16、电动推杆Ⅱ17、电动推杆Ⅲ19、电机21、电动推杆Ⅳ26、机械手27和感应器28连接，控制器29能分别对气缸13、输送机14、电动推杆Ⅰ16、电动推杆Ⅱ17、电动推杆Ⅲ19、电机21、电动推杆Ⅳ26和机械手27进行控制，同时感应器28能反馈信号给控制器29，这样可以使本装置运行更加精确、自动化程度高。

推球20为橡胶材质，橡胶材质的推球20耐磨耐压，经久耐用。

工作原理：本装置进行中转存储时，控制电动推杆Ⅲ19向下拉伸，使推球20向下运动，通过推球20向下推动盖板2左侧，使盖板2旋转，将存储罐1上开口打开，控制电机21带动丝杆24转动，从而带动螺母25和电动推杆Ⅳ26向右运动，当使电动推杆Ⅳ26到达输送机14正上方时，使电机21停止转动，将电动推杆Ⅳ26停留在输送机14正上方，控制电动推杆Ⅳ26向下拉伸，使机械手27向下运动，当机械手27到达输送机14上时，通过机械手27将输送机14内的成品进行抓取，抓取完成后，控制电动推杆Ⅳ26收缩，使机械手27向上运动，将机械手27恢复至初始高度，控制电机21带动丝杆24反转，从而带动螺母25和电动推杆Ⅳ26向左运动，当使电动推杆Ⅳ26到达存储罐1正上方时， 使电机21停止转动，将电动推杆Ⅳ26停留在存储罐1正上方，控制机械手27张开，将机械手27内的成品落到存储罐1中，成品通过滑道Ⅰ4滑至挡板Ⅰ5，并通过自身的重力压缩弹簧Ⅰ6，进入存储罐1中部，再通过滑道Ⅱ7滑至挡板Ⅱ8，并通过自身的重力压缩弹簧Ⅱ9，进入存储罐1下部，并存储在该位置，再控制电机21带动丝杆24转动，从而带动螺母25和电动推杆Ⅳ26向右运动，恢复至初始位置，再使电动推杆Ⅲ19收缩，从而带动推球20向上运动，恢复至初始位置，控制电动推杆Ⅰ16向下拉伸，使电动推杆Ⅱ17和撞击块18向下运动，当下降到一定位置时，电动推杆Ⅰ16停止拉伸，控制电动推杆Ⅱ17向右拉伸，使撞击块18向右运动，通过撞击块18向右运动使其撞击存储罐1，将吸附在滑道Ⅰ4、挡板Ⅰ5、滑道Ⅱ7和挡板Ⅱ8上的成品滑落至存储罐1下部，当要将中转罐内的成品取用时，控制气缸13收缩，使齿条12向上运动，从而带动齿轮11和底板10顺时针转动，使存储罐1下开口打开，将其中的成品转移出来。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
