一种电磁炉线盘自动密绕机的制作方法

本实用新型涉及绕线机技术领域，具体涉及到一种电磁炉线盘自动密绕机。

背景技术：

随着社会的发展和科技的进步，电磁炉的线盘需求量越来越高，普通的加工手段已经难以满足人们的需求，此问题亟待解决。

技术实现要素：

针对现有技术中存在的不足，本实用新型的目的是提供一种结构合理，使用方便的一种电磁炉线盘自动密绕机，它解决了上述的这些问题。

本实用新型所采用的技术方案如下：一种电磁炉线盘自动密绕机，包括机壳，所述机壳上设置有密绕线盘架，所述密绕线盘架底部设置有气缸，所述密绕线盘架顶部设置有线盘体，所述线盘体中间设置有拉线槽，所述线盘体上设置有双环线盘分割圈，所述机壳上设置有龙门架，所述龙门架上安装有自动升降机构，所述自动升降机构顶部安装有伺服电机，所述伺服电机连接蜗杆减速机，所述蜗杆减速机连接竖向滚珠丝杠，所述竖向滚珠丝杠上安装有滑板，所述滑板上安装有压盘部，所述机壳后部安装有自动张紧机构，所述自动张紧机构上安装有张紧线圈，所述密绕线盘架一侧安装有顶紧压盘，所述顶紧压盘包括顶紧电机，所述顶紧电机连接联轴器，所述联轴器连接横向滚珠丝杠，所述横向滚珠丝杠上设置有滑动平台，所述滑动平台上设置有顶紧盘体，所述机壳上还设置有主控制箱，所述主控制箱一侧设置有控制面板，所述控制面板连接电路板，所述电路板连接电源。

优选地，所述电路板上设置有CPU，ROM，绕线起点坐标和终点坐标控制电路，圈数控制电路，绕线速度控制电路。

优选地，所述电路板上设置有无线信号收发装置。

优选地，所述控制面板为触摸屏。

本实用新型的有益效果包括：

本实用新型其设计合理，结构简单，易于加工制造，使用方便，能够针对很多不同的线盘进行自动化加工，可以实现自动化。提高了生产效率，降低了人工成本，效果显著。

附图说明

图 1 为本实用新型一种电磁炉线盘自动密绕机的结构示意图；

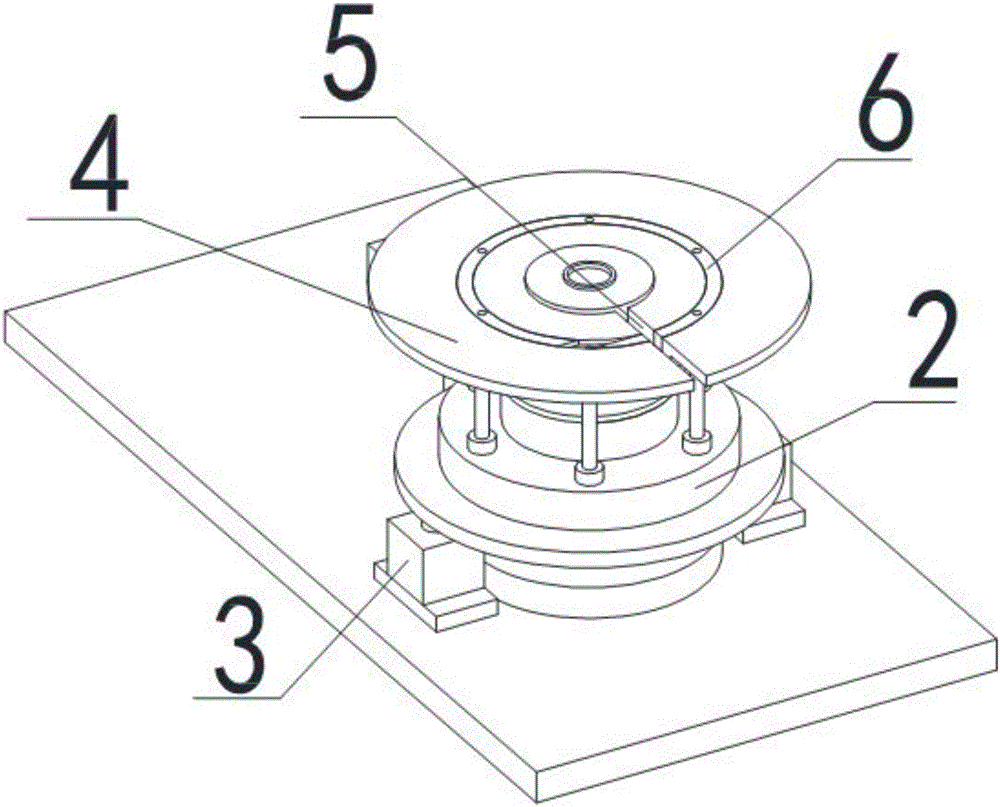

图 2 为本实用新型一种电磁炉线盘自动密绕机的密绕线盘架结构示意图；

图 3 为本实用新型一种电磁炉线盘自动密绕机的顶紧压盘结构示意图。

具体实施方式

下面结合具体实施方式对本实用新型进行详细说明。

一种电磁炉线盘自动密绕机，如图1-3所示，包括机壳1，所述机壳1上设置有密绕线盘架2，所述密绕线盘架2底部设置有气缸3，所述密绕线盘架2顶部设置有线盘体4，所述线盘体4中间设置有拉线槽5，所述线盘体4上设置有双环线盘分割圈6，所述机壳1上设置有龙门架7，所述龙门架7上安装有自动升降机构8，所述自动升降机构8顶部安装有伺服电机9，所述伺服电机9连接蜗杆减速机10，所述蜗杆减速机10连接竖向滚珠丝杠11，所述竖向滚珠丝杠11上安装有滑板12，所述滑板12上安装有压盘部13，所述机壳1后部安装有自动张紧机构14，所述自动张紧机构14上安装有张紧线圈15，所述密绕线盘架2一侧安装有顶紧压盘21，所述顶紧压盘21包括顶紧电机16，所述顶紧电机16连接联轴器17，所述联轴器17连接横向滚珠丝杠18，所述横向滚珠丝杠18上设置有滑动平台19，所述滑动平台19上设置有顶紧盘体20，所述机壳1上还设置有主控制箱，所述主控制箱一侧设置有控制面板，所述控制面板连接电路板，所述电路板连接电源。

所述电路板上设置有CPU，ROM，绕线起点坐标和终点坐标控制电路，圈数控制电路，绕线速度控制电路。

所述电路板上设置有无线信号收发装置。

所述控制面板为触摸屏。

上述实施方式只是本实用新型的优选实施例，并不是用来限制本实用新型的实施与权利范围的，凡依据本实用新型申请专利保护范围所述的内容做出的等效变化和修饰，均应包括于本实用新型申请专利范围内。
