一种带展示功能的卷烟条盒的制作方法

本实用新型涉及一种卷烟条盒，特别是涉及一种带展示功能的卷烟条盒，属于卷烟条盒包装技术领域。

背景技术：

卷烟条盒的传统包装功能包括保护功能、装饰功能和说明功能等，但很少有作为展示功能与消费者进行互动。目前，一般的卷烟条盒都放在陈列柜台后面不参与阵列展示。消费者在选择购买烟包时只能看到单包烟在柜台里与其它多种烟包一起呈现的陈列样子，在品种繁多的陈列状态下，单种烟包很难吸引眼球而脱颖而出。

近年来，异形包装的使用在高档卷烟条盒中频繁出现，改善了传统条盒包装不受重视的处境。但依然存在条盒包装资源浪费，得不到充分利用，烟包展示方式单一等问题。

技术实现要素：

本实用新型的主要目的在于，克服现有技术中的不足，提供一种带展示功能的卷烟条盒，不仅结构紧凑、拆装方便、制作容易、安全可靠、实用性强，而且通过旋转即可实现将卷烟条盒作为展示烟包的载体与消费者进行互动。

为了达到上述目的，本实用新型所采用的技术方案是：

一种带展示功能的卷烟条盒，包括一面敞口并具有内置容腔的内盒体，通过旋转轴与内盒体相连并具有内腔的外盒体，以及与内盒体相连并用于开启或闭合内盒体敞口面的盒盖；所述内盒体绕着旋转轴旋转可收纳于外盒体内腔中或展开支撑于外盒体上，所述内置容腔用于放置待展示烟包；内盒体展开后，通过打开盒盖，使得内盒体内置容腔中的待展示烟包呈展示状态。

本实用新型进一步设置为：所述内盒体为长方体。

本实用新型进一步设置为：所述外盒体为U型体，包括依次相连的第一侧壁、第二侧壁和第三侧壁；所述第一侧壁和第三侧壁相平行设置，第一侧壁和第三侧壁的远离第二侧壁的一端均与内盒体的一端通过旋转轴相连。

本实用新型进一步设置为：所述第一侧壁和第三侧壁的靠近第二侧壁的一端连接有承载板，所述内盒体绕着旋转轴旋转展开支撑于承载板上。

本实用新型进一步设置为：所述承载板的一侧板边缘与第二侧壁相连。

本实用新型进一步设置为：所述内盒体的轴向一端与外盒体相连，所述承载板的轴向长度等于外盒体轴向长度的一半，内盒体展开呈倾斜展示状态。

本实用新型进一步设置为：所述内盒体的轴向一端与外盒体相连，内盒体的轴向另一端的底边与盒盖的一端边相铰接；盒盖闭合时，盒盖的另一端边闭合于内盒体的轴向一端的底边；盒盖开启后，盒盖的另一端边远离内盒体敞口面分布。

本实用新型进一步设置为：所述旋转轴为可旋转的内嵌式销轴。

与现有技术相比，本实用新型具有的有益效果是：

通过内盒体、外盒体和盒盖的设置，其中内盒体通过旋转轴与外盒体相连，内盒体绕着旋转轴旋转可收纳于外盒体内腔中或展开支撑于外盒体上，使得内盒体展开后，通过打开盒盖，即可实现内盒体内置容腔中的待展示烟包呈展示状态；不仅结构紧凑、外形新颖、拆装方便、制作容易、安全可靠、实用性强，而且使用时既保证了卷烟条盒的原有功能，又提供了展示功能，使得卷烟条盒本身作为展示架，让待展示烟包在众多烟包陈列中脱颖而出，提高卷烟条盒与消费者的互动性。

上述内容仅是本实用新型技术方案的概述，为了更清楚的了解本实用新型的技术手段，下面结合附图对本实用新型作进一步的描述。

附图说明

图1为本实用新型一种带展示功能的卷烟条盒的收纳状态的结构示意图；

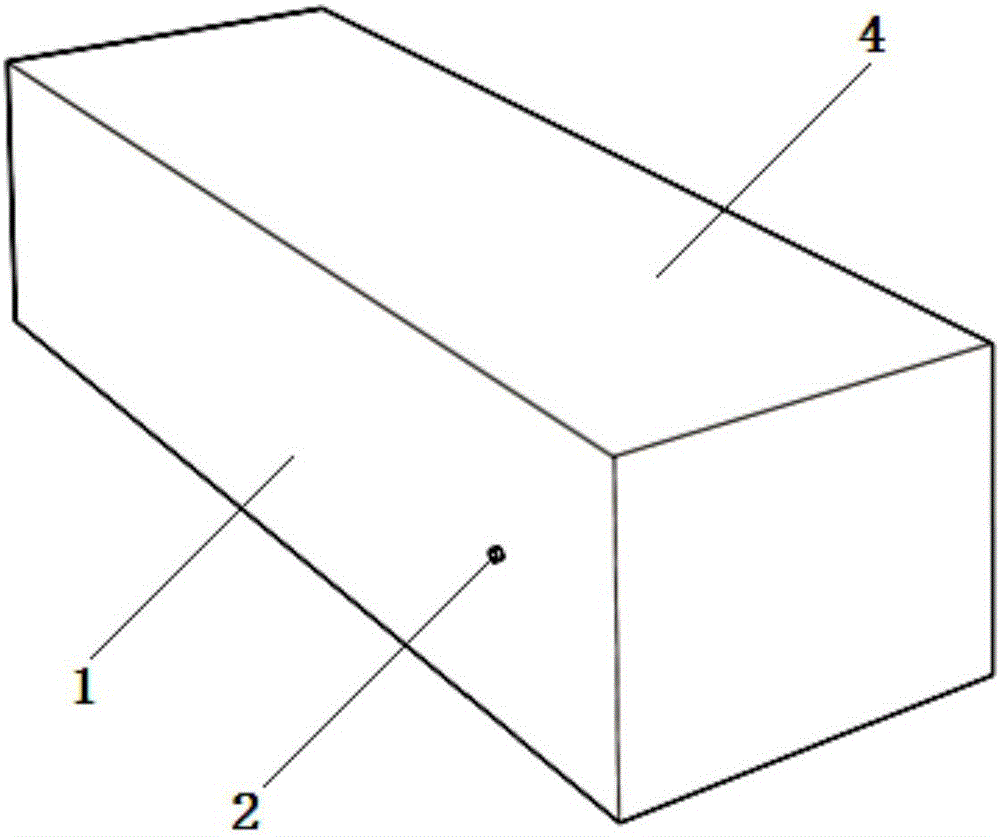

图2为本实用新型一种带展示功能的卷烟条盒中内盒体的收纳状态的结构示意图；

图3为本实用新型一种带展示功能的卷烟条盒中外盒体的结构示意图；

图4为本实用新型一种带展示功能的卷烟条盒的展示状态的结构示意图。

具体实施方式

下面结合说明书附图，对本实用新型作进一步的说明。

如图1至图4所示，一种带展示功能的卷烟条盒，包括一面敞口并具有内置容腔10的内盒体1，通过旋转轴2与内盒体1相连并具有内腔30的外盒体3，以及与内盒体1相连并用于开启或闭合内盒体1敞口面的盒盖4；所述内盒体1绕着旋转轴2旋转可收纳于外盒体3内腔30中（如图1所示）、或展开支撑于外盒体3上（如图4所示），所述内置容腔10用于放置待展示烟包；内盒体1展开后，通过打开盒盖4，使得内盒体1内置容腔10中的待展示烟包呈展示状态。

优选为，所述旋转轴2为可旋转的内嵌式销轴。

如图3所示，所述外盒体3为U型体，包括依次相连的第一侧壁31、第二侧壁32和第三侧壁33；所述第一侧壁31和第三侧壁33相平行设置，第一侧壁31和第三侧壁33的远离第二侧壁32的一端均与内盒体1的一端通过旋转轴2相连。

如图3和图4所示，所述第一侧壁31和第三侧壁33的靠近第二侧壁32的一端连接有承载板5，所述内盒体1绕着旋转轴2旋转展开支撑于承载板5上。

所述承载板5在连接第一侧壁31和第三侧壁33的基础上，承载板5的一侧板边缘还可与第二侧壁32相连，构成将外盒体3顶面一部分封闭状态。所述内盒体1的轴向一端与外盒体3相连，所述承载板5的轴向长度等于外盒体3轴向长度的一半，内盒体1展开支撑于承载板5上而呈倾斜展示状态；内盒体1的轴向另一端的底边与盒盖4的一端边相铰接。

如图1所示，盒盖4闭合时，盒盖4的另一端边闭合于内盒体1的轴向一端的底边；如图4所示，盒盖4开启后，盒盖4的另一端边远离内盒体1敞口面分布。即，盒盖4具有包覆内盒体1三个面的三个盖面，依次为包覆内盒体1轴向另一端侧面的第一盖面、闭合内盒体1敞口面的第二盖面和包覆内盒体1轴向一端侧面的第三盖面。

需要取出内盒体1的待展示烟包时，通过旋转内盒体1，旋转角度达到承载板5位置时停止，内盒体1呈竖立且向后倾斜，再通过纵向打开盒盖4，实现展示状态。

需要闭合卷烟条盒时，纵向关闭盒盖4，通过旋转内盒体1，旋转角度达到收纳于外盒体3内腔30中停止，从而呈关闭收纳状态。

本实用新型的创新点在于，既保证了卷烟条盒的原有功能，又提供了生动的柜台展示功能，使得卷烟条盒本身作为展示架，操作简单方便并具有趣味性，通过旋转即可实现将卷烟条盒作为展示烟包的载体与消费者进行互动。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，虽然本实用新型已以较佳实施例揭露如上，然而并非用以限定本实用新型，任何熟悉本专业的技术人员，在不脱离本实用新型技术方案范围内，当可利用上述揭示的技术内容做出些许更动或修饰为等同变化的等效实施例，但凡是未脱离本实用新型技术方案的内容，依据本实用新型的技术实质对以上实施例所作的任何的简单修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
