一种环保新型香烟包装盒的制作方法

本实用新型涉及日常用品领域，尤其涉及一种香烟盒，特别涉及一种环保新型香烟包装盒。

背景技术：

目前，随着生活水平的不断提高，人民的生活的压力也逐渐增大，为了缓解压力，吸烟人群也日益增多，对于很多吸烟人来说，香烟不仅是日常生活中的必备品，也成了人际交往、商业洽谈的重要媒介。但是，对于出门在外的吸烟者来说，吸烟产生的烟头和烟灰没有地方存放也是也是困扰吸烟者的一大问题。

技术实现要素：

本实用新型提供了一种环保新型香烟包装盒，第一盒体和第二盒体分别通过第一盒盖和第二盒盖密封，保证了两个盒体能够处于独立的空间，有利于烟灰和香烟的单独存放，不会出现相互污染的现象。

本实用新型所采用的技术方案为：

一种环保新型香烟包装盒，包括香烟盒本体，所述香烟盒本体内设有隔板，所述隔板将所述香烟盒本体分为第一盒体和第二盒体，所述第一盒体内设有防火层；

还包括第一盒盖和第二盒盖，所述第一盒盖的一端与所述第一盒体连接，所述第二盒盖的一端与所述第二盒体连接。

进一步的，所述第一盒盖的一端与所述第一盒体背面通过第一折叠线连接，所述第二盒盖的一端与所述第二盒体背面通过第二折叠线连接，所述第一折叠线和所述第二折叠线共线。

进一步的，所述第一盒盖的另一端与所述第一盒体正面通过连接件连接。

进一步的，所述第一盒体的底盖与所述第一盒体的侧壁可拆卸固定连接。

进一步的，所述第一盒体的底盖与所述第一盒体的侧壁的连接部设有密封件。

进一步的，还包括灭烟层，所述灭烟层设在所述防火层上。

进一步的，所述隔板的高度与所述香烟盒本体的高度相匹配。

进一步的，所述第二盒体内设有防潮层。

进一步的，所述第一盒体或/和所述第二盒体的外壁上设有装饰层。

本实用新型的有益效果：

1、隔板将香烟盒本体分为第一盒体和第二盒体，加工工艺简单；第一盒体内设有防火层，有效杜绝了因烟头、烟灰没有完全熄灭而引起烟盒燃烧，造成意外事故的发生，提高了烟盒的安全性能；第一盒体和第二盒体分别通过第一盒盖和第二盒盖密封，当需要拿香烟时，只需打开第二盒盖；当需要放烟灰或者烟头时，只需打开第一盒盖，保证了两个盒体能够处于独立的空间，有利于烟灰和香烟的单独存放，不会出现相互污染的现象。

2、第一折叠线和第二折叠线共线，保证了第一盒盖和第二盒盖的打开方向一致，加工工艺简单方便加工制造，使用方便。

3、第一盒盖的另一端与第一盒体正面通过连接件连接，保证了第一盒盖和第一盒体连接的稳定性，当第一盒体内存放烟灰和烟头时，不会因为第一盒盖和第一盒体连接不严密而导致烟灰和烟头漏出盒体外。

4、第一盒体的底盖与第一盒体的侧壁可拆卸固定连接，打开第一盒体的底盖，存放在第一盒体内的烟头、烟灰便能够从第一盒体内掉落，避免了因倾倒烟灰产生的烟灰飞溅对空气造成污染，避免了因倾倒烟灰将第一盒体内壁弄脏。

5、第一盒体的底盖与第一盒体的侧壁的连接部设有密封件，保证了第一盒体的底盖与第一盒体的侧壁的密封性能，存放在第一盒体内的烟头和烟灰不会漏出来。

6、灭烟层设在防火层上，吸烟者可将待熄灭的烟头按在灭烟层上将烟头熄灭，并随手将烟头放入第一盒体内，安全性高，不会损坏烟盒的外观，设计更加人性化。

7、第二盒体内设有防潮层，有了防潮层的保护，香烟的味道就不会受到外界的刺激而走味，更重要的是它不会受到空气和环境潮湿而变味，香烟里的烟丝不会变质，使它们的保质期时间更长。

8、第一盒体或/和第二盒体的外壁上设有装饰层，美化了香烟盒的外观。

附图说明

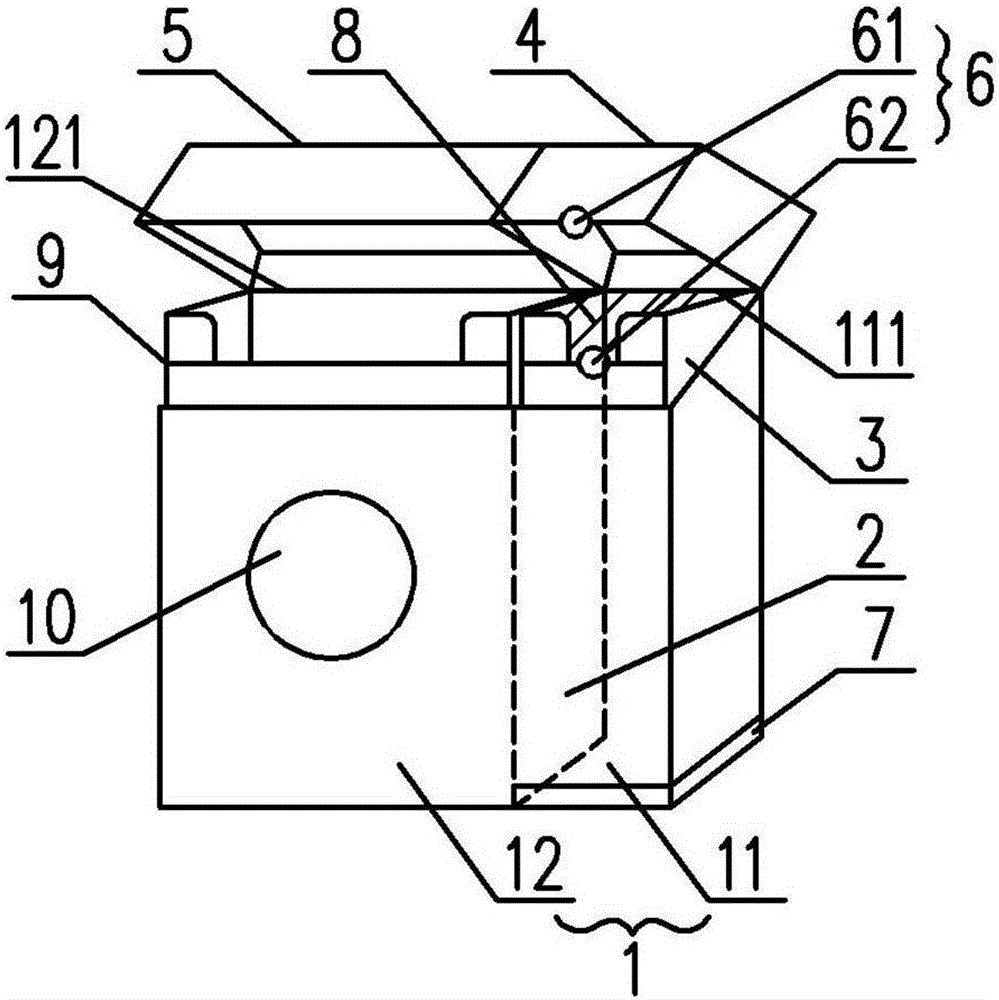

图1是本实用新型一实施例的第一状态结构示意图；

图2是本实用新型一实施例的第二状态结构示意图。

其中：1.香烟盒本体、11.第一盒体、111.第一折叠线、12.第二盒体、121.第二折叠线、2.隔板、3.防火层、4.第一盒盖、5.第二盒盖、6.连接件、61.第一连接件、62.第二连接件、7.密封件、8.灭烟层、9.防潮层、10.装饰层。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合本实用新型的附图，给出具体实施例的描述，但不作为对本实用新型的任何限定。

参见图1和图2，一种环保新型香烟包装盒，包括香烟盒本体1，所述香烟盒本体内设有隔板2，所述隔板2将所述香烟盒本体分为第一盒体11和第二盒体12，所述第一盒体11内设有防火层3，防火层3上设有灭烟层8，所述第二盒体12内设有防潮层9；还包括第一盒盖4和第二盒盖5，所述第一盒盖4的一端与所述第一盒体11连接，所述第二盒盖5的一端与所述第二盒体12连接，所述第一盒体11的底盖与所述第一盒体11的侧壁可拆卸固定连接，所述第一盒体11的底盖与所述第一盒体1的侧壁的连接部设有密封件7。

其中，第一盒体1用于存放吸烟时产生的烟灰和烟头，第二盒体2用于存放香烟。

第一盒体1的底盖与第一盒体1的侧壁滑动连接；或者第一盒体1的底盖的一边与第一盒体1的侧壁固定连接，第一盒体1的其余边与第一盒体1的侧壁搭接，并通过密封件7密封；或者第一盒体1的底盖采用对开门的形式。

灭烟层8的材质为灭火纸，防火层3的材质为聚氯乙烯、过氯乙烯、氯化橡胶、氯丁橡胶乳液、环氧树脂或酚醛树脂。

防潮层9的材质为锡箔纸，有了锡箔纸的保护，香烟的味道就不会受到外界的刺激而走味，更重要的是它不会受到空气和环境潮湿而变味，香烟里的烟丝不会变质，使它们的保质期时间更长。另外锡箔纸的燃点在500℃左右，更进一步体现了防火、隔热、美观的功能的功能。

进一步的，所述第一盒盖4的一端与所述第一盒体11背面通过第一折叠线111连接，所述第二盒盖5的一端与所述第二盒体12背面通过第二折叠线121连接，所述第一折叠线111和所述第二折叠线121共线。

进一步的，所述第一盒盖4的另一端与所述第一盒体11正面通过连接件6连接。所述连接件6包括第一连接件61和第二连接件62，所述第一盒盖4的另一端设有所述第一连接件61，所述第一盒体11正面设有所述第二连接件62，所述第一连接件61和所述第二连接件62相互配合。

进一步的，所述第一盒体11或/和所述第二盒体12的外壁上设有装饰层10。

香烟盒本体也可以有两个盒体可拆卸固定连接而成，具体而言，两个盒体的侧壁可拆卸固定连接，其中一个盒体内设有防火层；两个盒体分别连接一个盒盖，保证了两个盒体能够处于独立的空间，有利于烟灰和香烟的单独存放，不会出现相互污染的现象。

本实用新型的工作原理如下：

吸烟者打开第二盒盖5从第二盒体12内拿出香烟，并将第二盒盖5关上；当需要放吸烟时产生的烟灰或烟头时，打开第一盒盖4将烟灰或烟头放入第一盒体11内，第一盒体11内设有灭烟层8，吸烟者可将待熄灭的烟头按在灭烟层8上将烟头熄灭，并随手将烟头放入第一盒体11内，安全性高，不会损坏烟盒的外观，设计更加人性化。第一盒体11内还设有防火层3，有效杜绝了因烟头、烟灰没有完全熄灭而引起烟盒燃烧，造成意外事故的发生，提高了烟盒的安全性能。

本实施例采用第一盒体11的底盖与第一盒体11的侧壁可拆卸固定连接，打开第一盒体11的底盖，存放在第一盒体11内的烟头、烟灰便能够从第一盒体11内掉落，避免了因倾倒烟灰产生的烟灰飞溅对空气造成污染，避免了因倾倒烟灰将第一盒体11内壁弄脏；且第一盒体11的底盖与第一盒体11的侧壁的连接部设有密封件7，保证了第一盒体11的底盖与第一盒体11的侧壁的密封性能，存放在第一盒体11内的烟头和烟灰不会漏出来。

本实用新型不局限于上述最佳实施方式，本领域技术人员在本实用新型的启示下都可得出其他各种形式的产品，但不论在其形状或结构上作任何变化，凡是具有与本申请相同或相近似的技术方案，均落在本实用新型的保护范围之内。
