田字网格托盘的制作方法

本实用新型涉及托盘技术领域，特别涉及一种田字网格托盘。

背景技术：

目前随着经济的飞速发展，物流成为生产环节中的一个重要的组成部分，大协作生产需要高效率的物流的配合，就是在生产基地里的产品部件也需要周转，而在物流及生产周转中需要用到大量的托盘，以便于用小型铲车进行搬运及装卸，以前的托盘采用木料，现有的托盘，大多由塑料注塑呈平板型结构，平板托盘的下面平行设有三排支腿座，该三排支腿座能够使平板托盘的四周都便于叉车插持。但这种托盘由塑料注塑成平板型，耗材多、生产成本高，另外，由于平板托盘表面光滑，在搬运货物时，存在货物滑移的技术问题。

专利申请号为CN201220212457.5公开了“一种带防滑条的田字网格托盘”，包括顶面田字网格托盘；所述顶面网格托盘的下面平行设有三排支腿座，相邻支腿座之间设有连接筋构成叉车插持口，所述顶面网格托盘上设有条形防滑块。

上述托盘因为设有条形防滑快，虽然能在一定程度上起到防滑的作用，但是在周转比较大的货物的时候，仍存在货物滑移掉落的问题。

技术实现要素：

本实用新型的目的是提供一种结构牢固、且货物固定牢靠的田字网格托盘。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

一种田字网格托盘，包括顶面与立脚，所述顶面的上端面沿周边均匀设有若干凸起块，所述凸起块在顶面上形成一个放货凹槽，所述立脚侧壁开设有挂钩。

通过采用上述方案，在田字网格托盘顶面的上端面沿周边均匀设置若干凸起块，并在顶面上形成一个放货凹槽，当货物发生滑动时，凸起块能将货物挡住，可以防止货物从托盘滑落。同时在立脚侧壁开设有挂钩，通过挂钩可以用绳子将货物固定起来，使得货物固定的更加牢靠。

作为本实用新型的一种改进，所述凸起块呈长条形。

通过采用上述方案，长条形的凸起块加大了与货物之间的接触面，能更好的防止货物的滑动。

作为本实用新型的一种改进，所述凸起块上端面设有防滑条纹。

通过采用上述方案，在凸起块上端面设置防滑条纹，当货物部分置于凸起块上端时，防滑条纹增大了凸起块与货物之间的摩擦，从而能更好的防止货物的滑动。

作为本实用新型的一种改进，所述顶面的田字区域设有第一格子区，所述第一格子区呈矩形，所述第一格子区由网格筋板组成。

通过采用上述方案，在顶面设置矩形的第一格子区，且第一格子区由网格筋板组成，使得田字网格托盘顶面更加的牢固，且网格筋板能均衡受力，提高了托盘的承载能力。

作为本实用新型的一种改进，所述第一格子区周边设置至少一个条形槽，所述条形槽上设有条形防滑块。

通过采用上述方案，在第一格子区周边设置有条形槽，条形槽上设置有条形防滑块，条形槽的设置使得条形防滑块固定的更加的牢固，条形防滑块的设置增加了顶面的摩擦，能更好的防止货物的滑动。

作为本实用新型的一种改进，所述立脚下端面设有至少一个所述条形防滑块。

通过采用上述方案，在立脚下端面设置条形防滑条，在田字网格托盘放置在地上的时，增大了与地面的摩擦，使得田字网格托盘放置的更加的稳定，防止田字网格托盘在搬运时滑动。

作为本实用新型的一种改进，两所述立脚之间设置有底板，所述底板的外侧设置有倾斜的斜面，所述底板上设置有若干通孔。

通过采用上述方案，在底板外侧设置倾斜的斜面，方便了叉车的叉入，避免了叉车对于托盘的损伤，在底板上设置若干通孔还能减轻田字网格托盘的整体重量。

综上所述，本实用新型具有以下有益效果：

1、通过在顶面的上端面沿周边均匀设置若干长条形凸起块，凸起块在顶面上形成一个放货凹槽，且在凸起块上端面设有防滑条纹，通过凸起块能防止放置在放货凹槽的货物滑落，当货物部分置于凸起块上端时，防滑条纹也能防止货物滑动；在顶面的第一格子区周边设置条形槽，并且在条形槽上设置有条形防滑块，也增加了顶面与货物之间的摩擦，从而能更好的防止货物的滑动。在立脚侧壁上开设挂钩，当用田字网格托盘在转运货物时，通过挂钩可以用绳子将货物固定起来，使得货物固定的更加牢靠。

2、在顶面设置矩形的第一格子区，且第一格子区由网格筋板组成，使得田字网格托盘顶面更加的牢固，且网格筋板能均衡受力，提高了托盘的承载能力。

3、在立脚下端面设置条形防滑块，在田字网格托盘放置在地上的时，增大了与地面的摩擦，使得田字网格托盘放置的更加的稳定，防止田字网格托盘在搬运时滑动。

4、在底板外侧设置倾斜的斜面，能起到导向作用方便了叉车的叉入，避免了叉车对于托盘的损伤，在底板上设置若干通孔还能减轻田字网格托盘的整体重量。

附图说明

图1为田字网格托盘的正面结构示意图；

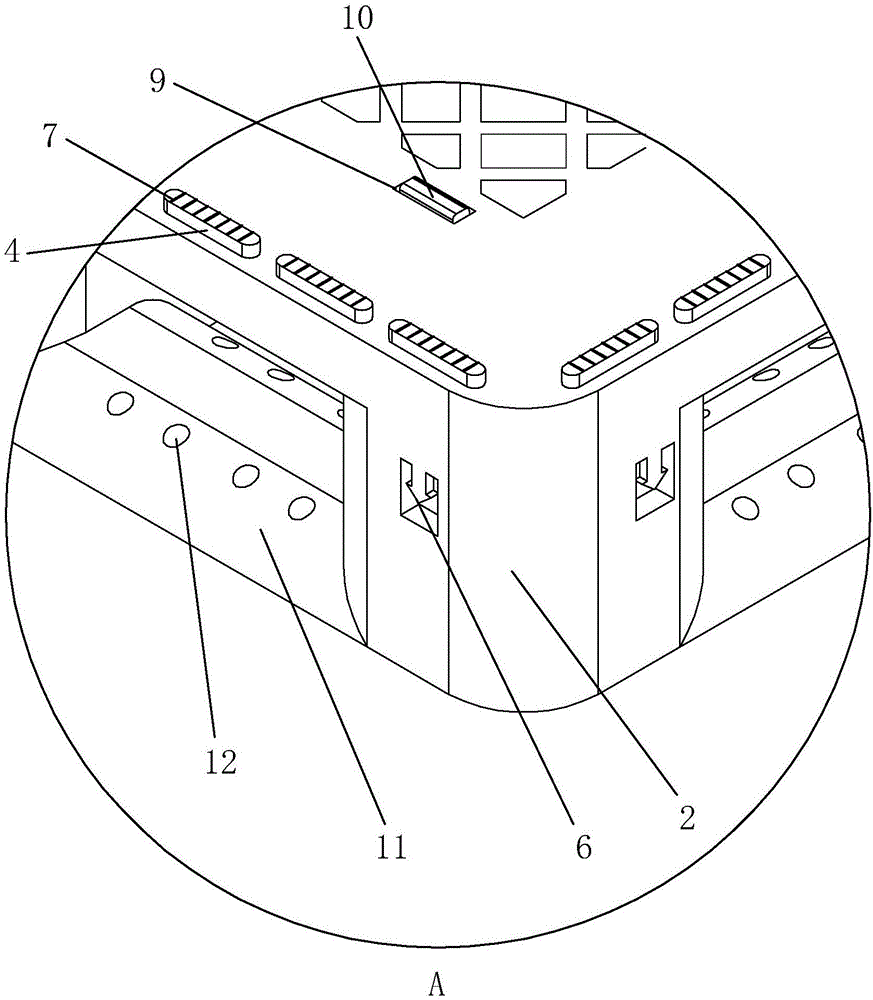

图2为图1中A的放大图；

图3为田字网格托盘的背面结构示意图。

图中，1、顶面；2、立脚；3、底板；4、凸起块；5、放货凹槽；6、挂钩；7、防滑条纹；8、第一格子区；9、条形槽；10、条形防滑块；11、斜面；12、通孔；13、底面。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

结合图1和图2，一种田字网格托盘，包括顶面1，顶面1的上端面沿周边均匀设有若干凸起块4，凸起块4呈长条形，凸起块4在顶面1上形成一个放货凹槽5，且凸起块4上端面设有防滑条纹7；顶面1的田字区域还设有第一格子区8，第一格子区8呈矩形，第一格子区8由网格筋板组成，第一格子区8周边设置有四个条形槽9，条形槽9上设有条形防滑块10。

结合图2和图3，所述田字网格托盘还包括立脚2，立脚2设置于顶面1与底面13之间，立脚2的侧壁上开设有挂钩6，立脚2的下端面设有一个条形防滑块10。

相邻两立脚2之间设置有底板3，底板3的外侧设置有倾斜的斜面11，且底板3上设置有若干通孔12。

在实际使用中，先将田字网格托盘平置于地上，在把货物放在田字网格托盘的顶面1的放货凹槽5内，当货物太大时，也可以把货物部分置于凸起块4上端面，当有需要时，还可以通过挂钩6用绳子将货物固定起来，使得货物固定的更加牢靠。最后可以通过叉车穿过立脚2之间的间隔将田字网格托盘带货物进行平稳的周转。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
