一种甘蔗送蔗辊组的制作方法

本发明涉及甘蔗加工领域，特别涉及一种甘蔗送蔗辊组。

背景技术：

甘蔗是温带和热带农作物，甘蔗中含有丰富的糖分、水分，还含有对人体新陈代谢非常有益的各种维生素、脂肪、蛋白质、有机酸、钙、铁等物质，甘蔗是制造蔗糖的原料。

现在，在对甘蔗进行收获、取种和制糖等过程中，均需要对甘蔗进行切割，而通过切割装置对甘蔗进行切割时，需要把甘蔗一根根按顺序输送给切割装置。目前，在对甘蔗进行输送时，主要还是通过人工手动输送，导致输送甘蔗时的劳动强度大、效率低且难以控制甘蔗输送的速度，其大大影响了对甘蔗进行切割的效率，并难以保证对甘蔗进行切断的均匀性，从而难以满足现在对甘蔗进行高效加工的需求。

公开于该背景技术部分的信息仅仅旨在增加对本发明的总体背景的理解，而不应当被视为承认或以任何形式暗示该信息构成已为本领域一般技术人员所公知的现有技术。

技术实现要素：

本发明的目的在于提供一种甘蔗送蔗辊组，从而克服现有的通过人工手动输送甘蔗的劳动强度大、效率低且难以保证对甘蔗进行切断的均匀性的缺点。

为实现上述目的，本发明提供了一种甘蔗送蔗辊组，其包括：支架；两个升降支座，两个该升降支座各以能够升降的方式设置于所述支架上，且两个该升降支座左右相对地分布；上送蔗辊，其通过一上辊轴以能够转动的方式水平地架设于两个所述升降支座之间；所述上辊轴的右端设置有一上带轮；下送蔗辊，其通过一下辊轴以能够转动的方式水平地设置于所述支架上；所述下辊轴的左端设置有一上齿轮；该下送蔗辊与所述上送蔗辊平行，且该下送蔗辊位于所述上送蔗辊的下方；水平驱动轴，其以能够转动的方式设置于所述支架上，且该水平驱动轴的左端设置有一个与所述上齿轮进行啮合的下齿轮；该水平驱动轴的右端设置有一个通过第一传动带与所述上带轮进行连接的下带轮；第一张紧臂，其一端以能够上下摆动的方式铰接于所述支架上，且该第一张紧臂的另一端通过一第一弹簧与所述支架连接；第一张紧轮，其以能够转动的方式设置于所述第一张紧臂的另一端，且该第一张紧轮顶靠在所述第一传动带的内侧；两个滑动支座，两个该滑动支座各以能够左右滑动的方式设置于所述支架上，且两个该滑动支座上下相对地分布；右送蔗辊，其通过一右辊轴以能够转动的方式竖直架设于两个所述滑动支座之间；所述右辊轴的下端设置有一右带轮；左送蔗辊，其通过一左辊轴以能够转动的方式竖直架设于所述支架上，所述左辊轴的下端设置有一右齿轮；该左送蔗辊与所述右送蔗辊平行，且该左送蔗辊位于所述右送蔗辊的左侧；竖直驱动轴，其以能够转动的方式竖直地设置于所述支架上；该竖直驱动轴的上端设置有一个与所述右齿轮进行啮合的左齿轮，且该竖直驱动轴的下端设置有一个与所述右带轮通过第二传动带进行连接的左带轮；第二张紧臂，其以能够前后滑动的方式设置于所述支架上，该第二张紧臂的一端通过一第二弹簧与所述支架连接；以及第二张紧轮，其以能够转动的方式设置于所述第二张紧臂的另一端，且该第二张紧轮顶靠在所述第二传动带的内侧。

优选地，上述技术方案中，每个所述升降支座的前后两端各向下凸设有一个导向销，每个所述导向销以能够上下滑动的方式套设于一个设置于所述支架上的套座内。

优选地，上述技术方案中，所述上送蔗辊、所述下送蔗辊、所述左送蔗辊以及所述右送蔗辊的材质均为聚氨酯。

与现有技术相比，本发明具有如下有益效果：

本发明通过上下送蔗辊和左右送蔗辊对甘蔗进行输送，其能够在各个方向上对甘蔗进行限位，以保证直线输送，从而有效控制对甘蔗的输送速度，且上下送蔗辊的距离和左右送蔗辊的距离均能够自动调整，从而可以适应不同大小直径的甘蔗通过。本发明能够自动输送甘蔗，以有效降低工人的劳动强度，并提高对甘蔗进行输送的效率，其还能保证对甘蔗进行切断的均匀性。

附图说明

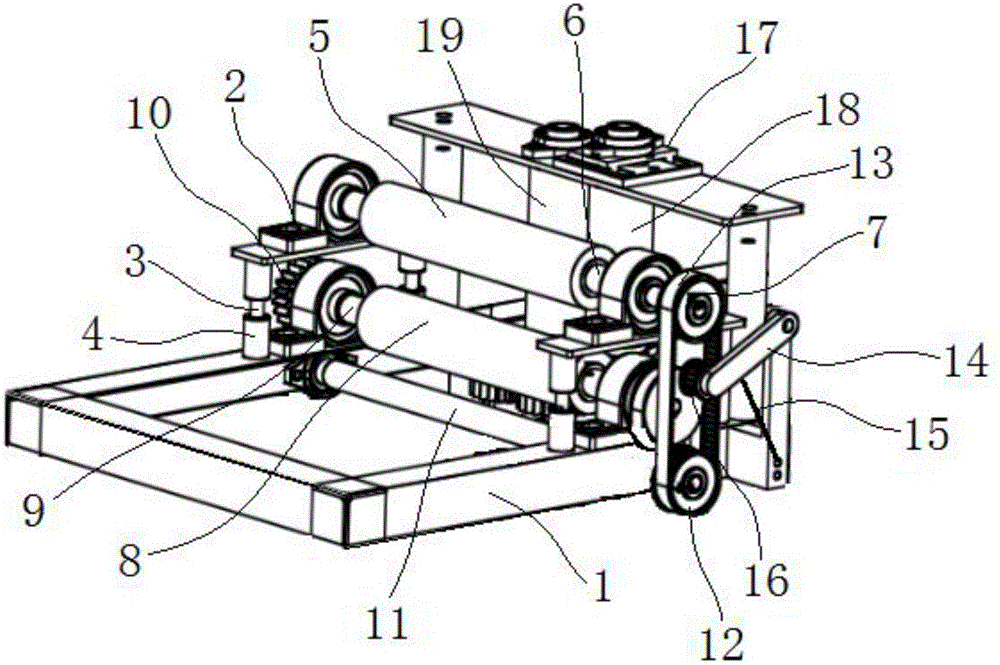

图1是根据本发明甘蔗送蔗辊组的结构示意图。

图2是根据本发明的上送蔗辊与下送蔗辊进行配合的结构示意图。

图3是根据本发明的左送蔗辊与右送蔗辊进行佤合的结构示意图。

主要附图标记说明：

1-支架，2-升降支座，3-导向销，4-套座，5-上送蔗辊，6-上辊轴，7-上带轮，8-下送蔗辊，9-下辊轴，10-上齿轮，11-水平驱动轴，12-下带轮，13-第一传动带，14-第一张紧臂，15-第一弹簧，16-第一张紧轮，17-滑动支座，18-右送蔗辊，19-左送蔗辊，20-下齿轮，21-右辊轴，22-右带轮，23-左辊轴，24-右齿轮，25-竖直驱动轴，26-左齿轮，27-左带轮，28-第二传动带，29-第二张紧臂，30-第二弹簧，31-第二张紧轮。

具体实施方式

下面结合附图，对本发明的具体实施方式进行详细描述，但应当理解本发明的保护范围并不受具体实施方式的限制。

除非另有其它明确表示，否则在整个说明书和权利要求书中，术语“包括”或其变换如“包含”或“包括有”等等将被理解为包括所陈述的元件或组成部分，而并未排除其它元件或其它组成部分。

图1至图3显示了根据本发明优选实施方式的一种甘蔗送蔗辊组的结构示意图，该甘蔗送蔗辊组包括支架1、升降支座2、上送蔗辊5、下送蔗辊8、水平驱动轴11、第一张紧臂14、第一张紧轮16、滑动支座17、右送蔗辊18、左送蔗辊19、竖直驱动轴25、第二张紧臂29以及第二张紧轮31。参考图1和图2，两个升降支座2各以能够升降的方式设置于支架1上，且两个升降支座2左右相对地分布，两者位于同一直线上。两个升降支座2用于安装上送蔗辊5，以使上送蔗辊5的高度能够调整。优选地，每个升降支座2的前后两端各向下凸设有一个导向销3，每个导向销3以能够上下滑动的方式套设于一个设置于支架1上的套座4内，升降支座2通过导向销3与套座4的配合来保持稳定地上下移动。上送蔗辊5通过一上辊轴6以能够转动的方式水平地架设于两个升降支座2之间，上辊轴6的右端设置有一上带轮7。下送蔗辊8通过一下辊轴9以能够转动的方式水平地设置于支架1上，下辊轴9的左端设置有一上齿轮10，下送蔗辊8与上送蔗辊5平行，且下送蔗辊8位于上送蔗辊5的下方，通过上送蔗辊5的上下移动便可调整上送蔗辊5与下送蔗辊8之间的距离。

继续参考图1和图2，水平驱动轴11以能够转动的方式设置于支架1上，水平驱动轴11与上送蔗辊5和下送蔗辊8平行。水平驱动轴11的左端设置有一个与上齿轮10进行啮合的下齿轮20，水平驱动轴11的右端设置有一个通过第一传动带13与上带轮7进行连接的下带轮12。水平驱动轴11通过下齿轮20与上齿轮10的啮合来与下送蔗辊8实现联动，且水平驱动轴11由下带轮12通过第一传动带13与上带轮7连接，以与上送蔗辊5实现联动，动力可以从水平驱动轴11、上辊轴6和下辊轴9中的任意一个输入，便可使上下送蔗辊能够同时进行转动。第一张紧臂14的一端以能够上下摆动的方式铰接于支架1上，且第一张紧臂14的另一端通过第一弹簧15与支架1连接，第一张紧轮16以能够转动的方式设置于第一张紧臂14的另一端，且第一张紧轮16顶靠在第一传动带13的内侧。在第一弹簧15的弹性力的作用下，第一传动带13被第一张紧轮16绷紧，且第一传动带13具有通过上带轮7把上送蔗辊5拉下的作用力，从而可以根据甘蔗的大小来自动调整上送蔗辊5与下送蔗辊8之间的距离，并保证对甘蔗具有较大的夹紧力，从而能在上送蔗辊5与下送蔗辊8进行转动时顺利地把甘蔗向前推送。

参考图1和图3，两个滑动支座17各以能够左右滑动的方式设置于支架1上，且两个滑动支座17上下相对地分布，两者位于同一直线上。可以在支架上设置滑槽，每个滑动支座17通过滑块以能够左右滑动的方式卡嵌于滑槽内。两个滑动支座17用于安装右送蔗辊18并带动右送蔗辊18进行左右移动。右送蔗辊18通过一右辊轴21以能够转动的方式竖直架设于两个滑动支座17之间，右辊轴21的下端设置有一右带轮22。左送蔗辊19通过一左辊轴23以能够转动的方式竖直架设于支架1上，左辊轴23的下端设置有一右齿轮24，左送蔗辊19与右送蔗辊18平行，且左送蔗辊19位于右送蔗辊18的左侧。

继续参考图1和图2，竖直驱动轴25以能够转动的方式竖直地设置于支架1上，竖直驱动轴25与左送蔗辊19和右送蔗辊18平行，竖直驱动轴25的上端设置有一个与右齿轮24进行啮合的左齿轮26，且竖直驱动轴25的下端设置有一个与右带轮22通过第二传动带28进行连接的左带轮27。竖直驱动轴25通过左齿轮26与右齿轮24的啮合来与左送蔗辊19实现联动，且竖直驱动轴25由左带轮27通过第二传动带28与右带轮22连接，以与右送蔗辊18实现联动。动力可以从竖直驱动轴25、右辊轴21以及左辊轴23中的任意一个输入，便可使左送蔗辊19和右送蔗辊18同时进行转动。第二张紧臂29以能够前后滑动的方式设置于支架1上，第二张紧臂29的一端通过一第二弹簧30与支架1连接，第二张紧轮31以能够转动的方式设置于第二张紧臂29的另一端，且第二张紧轮31顶靠在第二传动带28的内侧。在第二弹簧30的弹性力的作用下，第二传动带28被第二张紧轮31绷紧，且第二传动带28具有通过右带轮22把右送蔗辊18向左拉的作用力，从而可以根据甘蔗的大小来自动调整右送蔗辊18与左送蔗辊19之间的距离，并保证对甘蔗具有较大的夹紧力，从而能在右送蔗辊18与左送蔗辊19进行转动时顺利地把甘蔗向前推送。优选地，上送蔗辊5、下送蔗辊8、左送蔗辊19以及右送蔗辊18的材质均为聚氨酯，从而在与甘蔗发生接触过程中，不至于伤害甘蔗种，以能够有效保护甘蔗种的完好性。

本发明的上送蔗辊5和下送蔗辊8既可以位于右送蔗辊18和左送蔗辊19的前方，也可以位于后方。输送甘蔗时，甘蔗同时穿过上送蔗辊5与下送蔗辊8之间和右送蔗辊18与左送蔗辊19之间，以通过上下送蔗辊和左右送蔗辊对甘蔗进行输送，其能够在各个方向上对甘蔗进行限位，以保证直线输送，从而有效控制对甘蔗的输送速度，且上下送蔗辊的距离和左右送蔗辊的距离均能够自动调整，从而可以适应不同大小直径的甘蔗通过。本发明能够自动输送甘蔗，以有效降低工人的劳动强度，并提高对甘蔗进行输送的效率，其还能保证对甘蔗进行切断的均匀性。

前述对本发明的具体示例性实施方案的描述是为了说明和例证的目的。这些描述并非想将本发明限定为所公开的精确形式，并且很显然，根据上述教导，可以进行很多改变和变化。对示例性实施例进行选择和描述的目的在于解释本发明的特定原理及其实际应用，从而使得本领域的技术人员能够实现并利用本发明的各种不同的示例性实施方案以及各种不同的选择和改变。本发明的范围意在由权利要求书及其等同形式所限定。
