一种转盘式采血管贴标装置

1.本实用新型涉及医用辅助技术领域，具体涉及一种转盘式采血管贴标装置。


背景技术：

2.大量的采血管内部血液均来着不同人群的基础下，从而大量采血管采集完毕后可直接插入转盘式贴标装置中，至使根据贴标装置的机械自动化旋转效果下能够形成快速将各类采血管进行相应的贴标，使采血管混合一同运输后则能够起到快速辨别的效果，并且根据转盘式能够提升采血管的拔出与放入效果；
3.但现有的转盘式贴标装置存在以下缺陷：贴标装置的定位端与采血管两者之间存在较大的间隙效果，以至于其达到便于取放的基础下，由于采血管与定位端存在较大间隙情况下，从而在转盘进行快速旋转贴标过程中，采血管的管体则会持续与定位端内壁进行相互碰撞，基于采血管本体较为脆弱，从而持续的撞击下则容易产生采血管破裂的问题，以至于容易产生采血管在贴标过程中形成破裂等现象。


技术实现要素：

4.(一)要解决的技术问题
5.为了克服现有技术不足，现提出一种转盘式采血管贴标装置，解决了由于采血管与定位端存在较大间隙情况下，从而在转盘进行快速旋转贴标过程中，采血管的管体则会持续与定位端内壁进行相互碰撞，基于采血管本体较为脆弱，从而持续的撞击下则容易产生采血管破裂的问题，以至于容易产生采血管在贴标过程中形成破裂等现象的问题。
6.(二)技术方案
7.本实用新型通过如下技术方案实现：本实用新型提出了一种转盘式采血管贴标装置，包括定位座、转轴、载物盘、定位端、贴标盖；所述定位座上端中心设有转轴，所述转轴嵌入于载物盘下端并进行旋转活动，所述定位端固定于载物盘的顶端，所述贴标盖与定位端相通。
8.进一步的，所述定位端设有外壳、固定块、弹簧、限位层、滚珠，所述外壳内侧与固定块进行固定连接，所述弹簧嵌入于固定块之中，所述限位层与弹簧进行活动配合，所述滚珠嵌入于限位层内部。
9.进一步的，所述滚珠设有中心垫片、转动体、平衡杆、橡胶层、螺栓，所述中心垫片嵌入于转动体的圆心部位，所述转动体外侧与平衡杆进行活动连接，所述橡胶层与平衡杆相连接，所述螺栓固定于橡胶层之中。
10.进一步的，所述中心垫片为圆形实心形态，并且与转动体形成一同转动的效果，所述平衡杆在转动体外侧一共设有四根，所述橡胶层为圆形形状，所述橡胶层内设有多颗螺栓。
11.进一步的，所述平衡杆设有贴合层、夹块、穿透层、活动轴、伸缩器，所述贴合层与夹块为一体化结构，所述穿透层嵌入于夹块下端，所述活动轴贯穿于穿透层与夹块相连接，
所述伸缩器与活动轴进行活动配合。
12.进一步的，所述贴合层为弧形形状并且具有相应的磁吸效果，所述夹块与穿透层在活动轴的上下端各设有一组形成对称状态，所述活动轴具有极强的韧性与伸缩性，所述伸缩器内含有相应的归纳滑道。
13.进一步的，所述伸缩器设有板体、定位块、限位体、集卷轮、衔接槽，所述板体内部与定位块进行固定连接，所述定位块与限位体进行卡合连接，所述集卷轮嵌入于限位体的中心位置，所述衔接槽与集卷轮的上下端相通。
14.进一步的，所述板体端面为平整抛光状态，所述定位块与限位体在集卷轮两侧各设有一组形成对称状态，所述集卷轮内含有相应的归纳滑道，所述衔接槽为空心形态。
15.(三)有益效果
16.本实用新型相对于现有技术，具有以下有益效果：
17.1)本实用新型所述一种转盘式采血管贴标装置，通过定位端设置了限位层滚珠弹簧等部件，从而采血管进入到限位层时滚珠则能够起到相应的插入便利性，并且弹簧与限位层可根据采血管的整体直径进行调节自身的直径大小，从而与采血管形成相互贴合的效果，并且滚珠的橡胶层则能够保护采血管表层的完整性，所使其能够有效的解决采血管在旋转贴标过程中所产生的碰撞破裂现象，并且能够进一步的提升采血管在定位端的固定效果，同时提升采血管的插入拔出流畅性。
18.2)本实用新型所述一种转盘式采血管贴标装置，通过平衡杆设置了伸缩器活动轴等部件，从而橡胶层受采血管的挤压后则会向内侧收缩，同时平衡杆内部的活动轴能随之运动，使其向伸缩器的集卷轮内收缩，从而能够达到采血管进入定位端后能够起到无阻碍情况，进一步的提升采血管的进入效果以及根据集卷轮控制活动轴的伸缩效果下能够加强采血管的原点定位效果。
附图说明
19.通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

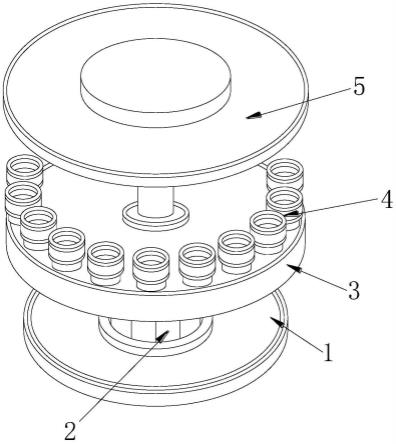

20.图1为本实用新型一种转盘式采血管贴标装置的结构示意图；
21.图2为本实用新型一种定位端改进后俯视的结构示意图；
22.图3为本实用新型一种滚珠改进后剖视的结构示意图；
23.图4为本实用新型一种平衡杆改进后正视的结构示意图；
24.图5为本实用新型一种伸缩器内部整体的结构示意图。
25.图中：定位座-1、转轴-2、载物盘-3、定位端-4、贴标盖-5、外壳-41、固定块-42、弹簧-43、限位层-44、滚珠-45、中心垫片-451、转动体-452、平衡杆-453、橡胶层-454、螺栓-455、贴合层-a1、夹块-a2、穿透层-a3、活动轴-a4、伸缩器-a5、板体-a51、定位块-a52、限位体-a53、集卷轮-a54、衔接槽-a55。
具体实施方式
26.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释
本实用新型，并不用于限定本实用新型。
27.请参阅图1，本实用新型提供一种转盘式采血管贴标装置：包括定位座1、转轴2、载物盘3、定位端4、贴标盖5；定位座1上端中心设有转轴2，转轴2嵌入于载物盘3下端并进行旋转活动，定位端4固定于载物盘3的顶端，贴标盖5与定位端4相通。
28.请参阅图2，本实用新型提供一种转盘式采血管贴标装置，包括定位端4设有外壳41、固定块42、弹簧43、限位层44、滚珠45，外壳41内侧与固定块42进行固定连接，弹簧43嵌入于固定块42之中，所述弹簧43能够利用固定块42来定位于外壳41内部，限位层44与弹簧43进行活动配合，进而限位层44可根据弹簧43的反弹效果下来形成迅速复位以及活动的效果，滚珠45嵌入于限位层44内部，使其能够保留采血管的插入拔出的便利功能。
29.请参阅图3，本实用新型提供一种转盘式采血管贴标装置，包括滚珠45设有中心垫片451、转动体452、平衡杆453、橡胶层454、螺栓455，中心垫片451嵌入于转动体452的圆心部位，其可达到提升转动体452的原点定位效果，防止旋转过程中产生的位置偏移现象，转动体452外侧与平衡杆453进行活动连接，从而达到平衡旋转的效果，橡胶层454与平衡杆453相连接，螺栓455固定于橡胶层454之中，至使通过螺栓455能够达到后续对橡胶层454的整体拆卸养护效率。
30.请参阅图4，本实用新型提供一种转盘式采血管贴标装置，包括平衡杆453设有贴合层a1、夹块a2、穿透层a3、活动轴a4、伸缩器a5，贴合层a1与夹块a2为一体化结构，从而达到两者一同定位在特定原点之中，穿透层a3嵌入于夹块a2下端，活动轴a4贯穿于穿透层a3与夹块a2相连接，伸缩器a5与活动轴a4进行活动配合，使活动轴a4受外力挤压后能够收缩进入伸缩器a5内部进行归纳。
31.请参阅图5，本实用新型提供一种转盘式采血管贴标装置，包括伸缩器a5设有板体a51、定位块a52、限位体a53、集卷轮a54、衔接槽a55，板体a51内部与定位块a52进行固定连接，定位块a52与限位体a53进行卡合连接，集卷轮a54嵌入于限位体a53的中心位置，从而达到集卷轮a45能够定位板体a51的中心原点当中，衔接槽a55与集卷轮a54的上下端相通，其可便于各部件的贯穿与集卷轮a45进行相互连接活动的效果。
32.本实用新型通过改进提供一种转盘式采血管贴标装置，工作原理如下；
33.第一，使用本设备时，首先将本装置放置在工作区域中，然后将设备与外部电源相连接，既可为本设备工作提供所需的电能；从而可根据定位座1来将转轴2与载物盘3等部件进行定位在原点，进而载物盘3上的定位端4将采血管定位后则转轴2能够带动贴标盖5进行旋转运动，进而贴标盖5能够对定位端4内的采血管进行快速贴标；
34.第二，定位端4根据自身外壳41内所装有的固定块42能够将弹簧43进行定位在限位层44外侧，使限位层44能够随着弹簧43一同进行活动，至使采血管进入限位层44内部时，滚珠45则能提升整体采血管的插入性能，并且采血管的整体直径能够将限位层44进行扩张，使弹簧43进行压缩，从而达到采血管进行加固与消除间隙的效果，进而达到防止快速旋转贴标过程中产生的相互碰撞而形成采血管破裂等情况；
35.第三，滚珠45根据自身的中心垫片451的加持下能够使转动体452进行定点旋转的效果，旋转过程中平衡杆453能够提升转动体452的转动平衡性，至使平衡杆453外侧的橡胶层454能够对采血管的表层进行防护，从而能够防止采血管与滚珠45相互摩擦过程中所产生的表面受损现象，进一步的提升采血管的贴标安全性，同时根据橡胶层454内部螺栓455
则能够起到后续对整条橡胶层454的拆卸起到相应的便利性；
36.第四，平衡杆453通过自身贴合层a1能够将夹块a2进行定位在转动体452与橡胶层454内，所使穿透层a3可使活动轴a4进行贯穿达到活动轴a4与夹块a2的相互连接效果，至使活动轴a4中的伸缩器a5能够迅速调节活动轴a4的整体直径，使直径较大的采血管将橡胶层454进行挤压后，橡胶层454向内形变最终带动活动轴a4进行挤压，达到直径较大的采血管进入后能够形成无阻碍效果，防止较大采血管进入后所产生的卡死与位置阻碍现象；
37.第五，伸缩器a5根据自身板体a51可将定位块a52与限位体a53进行固定于集卷轮a54的两侧，达到集卷轮a54进行原点运动的效果，同时集卷轮a54可通过自身上下端的衔接槽a55能够达到与活动轴a4的相互连接与活动效果，使活动轴a4能够平稳的与集卷轮a54进行相互伸缩与归纳效果。
38.本实用新型所述一种转盘式采血管贴标装置，通过优化设置了滚珠45、限位层44、弹簧43等众多部件的一同加持下，能够有效的解决采血管在旋转贴标过程中所产生的碰撞破裂现象，并且能够进一步的提升采血管在定位端4的固定效果，同时提升采血管的插入拔出流畅性，并且达到直径较大的采血管进入定位端4后能够起到无阻碍情况，进一步的提升采血管的进入效果以及根据集卷轮a54控制活动轴a4的伸缩效果下能够加强采血管的原点定位效果。
