一种海陆通用型卧式叶片空中组对吊具的制作方法

本发明涉及吊装，特别是涉及一种海陆通用型卧式叶片空中组对吊具。

背景技术：

1、根据我国风电行业实际情况，陆上风电小兆瓦机组的安装由于小兆瓦机组叶片尺寸小，故风电小兆瓦机组的单叶片的吊装方式为立式吊装。而为了能够更好的有效的利用我国的风资源，陆上风电已逐步向大兆瓦机组迈进，大兆瓦机组多装于海拔比较高的地点，海拨越高，风速就会越大，造成叶片立式吊装的风险急剧增加。

2、为了减小叶片在吊装过程中的迎风面，可借鉴海上单叶片的卧式吊装方式，但海上单叶片均为电气液压形式的专属吊具，结构复杂，生产成本高，操作太难。因此亟需一种海陆通用型卧式叶片空中组对吊具来解决。

技术实现思路

1、本发明的目的是提供一种海陆通用型卧式叶片空中组对吊具，以解决上述问题。

2、为实现上述目的，本发明提供了如下方案：一种海陆通用型卧式叶片空中组对吊具，包括主框架梁，所述主框架梁顶部设有控制组件，所述主框架梁的两端设有副梁，所述副梁底部两端分别设有起吊组件，位于同一所述副梁的两所述起吊组件之间设有第一吊装部，位于另一所述副梁的两所述起吊组件之间设有第二吊装部，所述副梁底部中部设有叶片稳固装置，所述起吊组件和所述叶片稳固装置与所述控制组件电性连接。

3、优选的，所述起吊组件包括环链电动葫芦，所述环链电动葫芦与所述副梁的端部铰接，所述环链电动葫芦的底部铰接有吊带脱钩器，所述第一吊装部的两端分别安装于位于一侧的两所述吊带脱钩器的底部，所述第二吊装部的两端分别安装于位于另一侧的两所述吊带脱钩器的底部，所述环链电动葫芦与所述控制组件电性连接。

4、优选的，所述第一吊装部包括叶尖端宽体吊带，所述叶尖端宽体吊带的两端分别与位于同一所述副梁底部的两所述吊带脱钩器底部固接。

5、优选的，所述第二吊装部包括叶根端宽体吊带，所述叶根端宽体吊带位于远离所述叶尖端宽体吊带的一侧，所述叶根端宽体吊带的两端分别与位于同一所述副梁底部的两所述吊带脱钩器底部固接。

6、优选的，所述叶片稳固装置包括机械压臂，所述机械压臂的一端与所述主框架梁的一端铰接，所述机械压臂的另一端铰接有压板组件，所述机械压臂中部铰接有驱动组件，所述驱动组件与所述控制组件电性连接。

7、优选的，所述压板组件包括万向联轴器底座，所述万向联轴器底座顶部与所述机械压臂的端部铰接，所述万向联轴器底座底部万向铰接有若干随形模块，所述随形模块的底部固接有防滑部。

8、优选的，所述防滑部包括橡胶板，所述橡胶板顶部与所述随形模块的底部固接。

9、优选的，所述驱动组件包括电液动作器，所述电液动作器底部与所述机械压臂中部铰接，所述电液动作器中部铰接有电液动作器固定座，所述电液动作器固定座与所述主框架梁的端部固接，所述电液动作器与所述控制组件电性连接。

10、优选的，所述控制组件包括控制系统、发电机和储物箱，所述控制系统、所述发电机和所述储物箱固接在所述主框架梁的顶部，所述环链电动葫芦和所述电液动作器与所述控制系统电性连接，所述控制系统与所述发电机电性连接。

11、本发明具有如下技术效果：使用时，首先将两副梁分别固定安装在主框架梁的两端，将主框架梁吊起，使主框架梁带动两副梁停留在叶片的正上方，此时将第一吊装部套设在叶片的尖端，将第一吊装部的两端分别安装在一侧的副梁的底部的两起吊组件上，将第二吊装部套设在叶片的宽体端，第二吊装部的两端分别安装在另一侧的副梁的底部的两起吊组件上，收紧第一吊装部和第二吊装部，随后，两副梁底部的两叶片稳固装置的一端抵接在叶片的侧壁上，通过两叶片稳固装置使叶片稳固，随后将主框架梁提起，进而带动整体上升，叶片稳固装置位于两起吊组件的中部，叶片稳固装置的一端抵接在叶片的上表面，而第一吊装部和第二吊装部兜住叶片的下表面，两个叶片稳固装置分别和第一吊装部、第二吊装部形成三角形稳定结构，可稳固叶片而不随风摆动，解决了叶片大风速吊装过程中晃动的难题。本发明与海上夹持式单叶片专属吊具相比，结构简单，安装方便，控制系统操作简便可靠，且制作成本低，采用卧式吊装的方式既能够实现陆上工况大兆瓦单叶片的吊装，也能实现海上大风速工况下单叶片的吊装，打破了风电行业海、陆专属吊具的吊装方式，实现海陆吊具通用性。

技术特征：

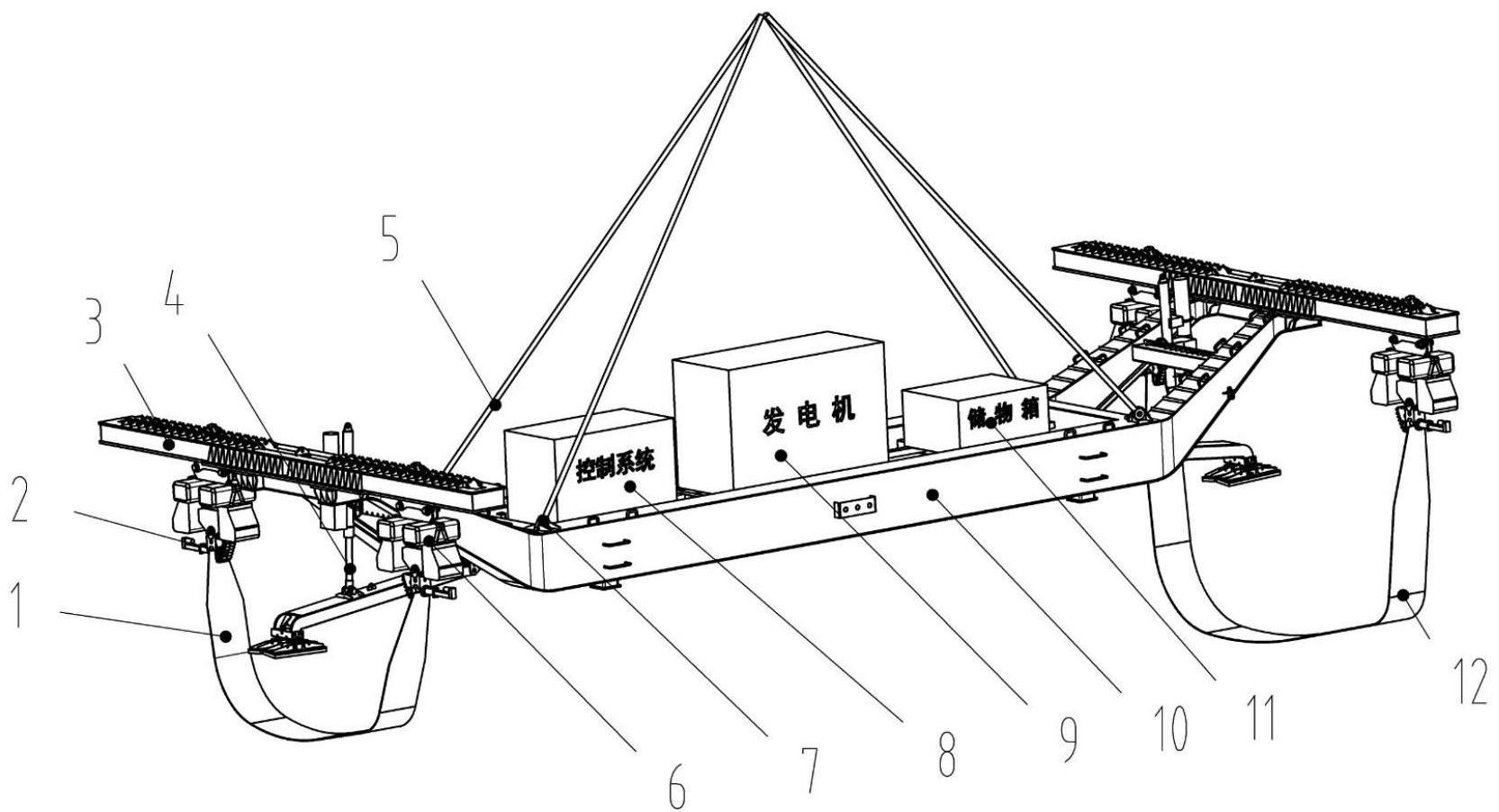

1.一种海陆通用型卧式叶片空中组对吊具，其特征在于：包括主框架梁(10)，所述主框架梁(10)顶部设有控制组件，所述主框架梁(10)的两端设有副梁(3)，所述副梁(3)底部两端分别设有起吊组件，位于同一所述副梁(3)的两所述起吊组件之间设有第一吊装部，位于另一所述副梁(3)的两所述起吊组件之间设有第二吊装部，所述副梁(3)底部中部设有叶片稳固装置(4)，所述起吊组件和所述叶片稳固装置(4)与所述控制组件电性连接。

2.根据权利要求1所述一种海陆通用型卧式叶片空中组对吊具，其特征在于：所述起吊组件包括环链电动葫芦(6)，所述环链电动葫芦(6)与所述副梁(3)的端部铰接，所述环链电动葫芦(6)的底部铰接有吊带脱钩器(2)，所述第一吊装部的两端分别安装于位于一侧的两所述吊带脱钩器(2)的底部，所述第二吊装部的两端分别安装于位于另一侧的两所述吊带脱钩器(2)的底部，所述环链电动葫芦(6)与所述控制组件电性连接。

3.根据权利要求2所述一种海陆通用型卧式叶片空中组对吊具，其特征在于：所述第一吊装部包括叶尖端宽体吊带(1)，所述叶尖端宽体吊带(1)的两端分别与位于同一所述副梁(3)底部的两所述吊带脱钩器(2)底部固接。

4.根据权利要求3所述一种海陆通用型卧式叶片空中组对吊具，其特征在于：所述第二吊装部包括叶根端宽体吊带(12)，所述叶根端宽体吊带(12)位于远离所述叶尖端宽体吊带(1)的一侧，所述叶根端宽体吊带(12)的两端分别与位于同一所述副梁(3)底部的两所述吊带脱钩器(2)底部固接。

5.根据权利要求2所述一种海陆通用型卧式叶片空中组对吊具，其特征在于：所述叶片稳固装置(4)包括机械压臂(15)，所述机械压臂(15)的一端与所述主框架梁(10)的一端铰接，所述机械压臂(15)的另一端铰接有压板组件，所述机械压臂(15)中部铰接有驱动组件，所述驱动组件与所述控制组件电性连接。

6.根据权利要求5所述一种海陆通用型卧式叶片空中组对吊具，其特征在于：所述压板组件包括万向联轴器底座(20)，所述万向联轴器底座(20)顶部与所述机械压臂(15)的端部铰接，所述万向联轴器底座(20)底部万向铰接有若干随形模块(21)，所述随形模块(21)的底部固接有防滑部。

7.根据权利要求6所述一种海陆通用型卧式叶片空中组对吊具，其特征在于：所述防滑部包括橡胶板(22)，所述橡胶板(22)顶部与所述随形模块(21)的底部固接。

8.根据权利要求5所述一种海陆通用型卧式叶片空中组对吊具，其特征在于：所述驱动组件包括电液动作器(17)，所述电液动作器(17)底部与所述机械压臂(15)中部铰接，所述电液动作器(17)中部铰接有电液动作器固定座(16)，所述电液动作器固定座(16)与所述主框架梁(10)的端部固接，所述电液动作器(17)与所述控制组件电性连接。

9.根据权利要求8所述一种海陆通用型卧式叶片空中组对吊具，其特征在于：所述控制组件包括控制系统(8)、发电机(9)和储物箱(11)，所述控制系统(8)、所述发电机(9)和所述储物箱(11)固接在所述主框架梁(10)的顶部，所述环链电动葫芦(6)和所述电液动作器(17)与所述控制系统(8)电性连接，所述控制系统(8)与所述发电机(9)电性连接。

技术总结
本发明涉及吊装技术领域，特别是涉及一种海陆通用型卧式叶片空中组对吊具，包括主框架梁，主框架梁顶部设有控制组件，主框架梁的两端设有副梁，副梁底部两端分别设有起吊组件，位于同一副梁的两起吊组件之间设有第一吊装部，位于另一副梁的两起吊组件之间设有第二吊装部，副梁底部中部设有叶片稳固装置，起吊组件和叶片稳固装置与控制组件电性连接。本发明结构简单，安装方便，控制系统操作简便可靠，且制作成本低。

技术研发人员：杨超,刘赛,赵春江,刘海龙,翟雷,薛明明,张文学,刘稳户
受保护的技术使用者：巨力索具股份有限公司
