一种回转式烟气换热器的密封装置的制作方法

本发明涉及换热装置，尤其涉及一种回转式烟气换热器的密封装置。

背景技术：

1、回转式烟气换热器是一种用于大型锅炉的重要热交换设备，它利用锅炉烟气的热量来加热燃烧所需的空气，以此来提高锅炉的效率。在热态运行状态下，烟气换热器各部件均会因受热而发生膨胀，由于烟气换热器不同部位存在温差，转子发生蘑菇状变形，转子和扇形板、轴向密封板等之间的间隙也会发生变化，如果间隙过大，将导致烟气换热器漏风率很大，如果过小，将可能导致烟气换热器卡死。

2、目前控制烟气换热器漏风率是各发电厂的主要节能指标之一，也在不断的尝试各种密封技术，但是都出现了或漏风量大、或寿命短、或可靠性低等问题，特别是在目前电力行业负荷率较低的条件下，此问题显得更为突出。

技术实现思路

1、本发明的主要目的在于克服现有技术中的不足，提供一种回转式烟气换热器的密封装置。该弹性密封装置具有寿命长、可靠性高的优点，同时可以通过减少烟气换热器径向漏风间隙，来减少直接漏风，进而降低烟气换热器的漏风率，从而降低机组的煤耗，提高经济效益。

2、本发明为实现其技术目的所采用的技术方案是：一种回转式烟气换热器的密封装置，包括弹性密封装置，所述弹性密封装置安装在所述烟气换热器上，在烟气侧两端的扇形板加装弹性密封装置，区别于传统的将密封装置安装在转子上，可以随着扇形板的上下位置的变化进行在线调节，所述弹性密封装置包括自清灰转轴、调节限位杆、二合一套筒、弹簧、弹性密封片和侧板；

3、所述弹簧固定安装于所述二合一套筒内部，且其一端延伸到所述二合一套筒外部与所述密封片的中端进行铰接，另一端固定安装有进风管，所述进风管固定贯穿在二合一套筒顶部；

4、所述调节限位杆固定安装于所述二合一套筒一侧，且其一端与所述弹性密封片的一端进行铰接，通过调节限位杆对所述弹性密封片进行位置高度调节；调节限位杆可以实现根据漏风间隙调整密封片的下降高度，同时防止密封片下降距离过大与转子密封片卡涩，具备“可调”和“限位”的双重功能；

5、所述侧板固定安装于所述二合一套筒另一侧，且其一端通过所述自清灰转轴与所述弹性密封片的一端进行转动连接。

6、优选地，所述弹性密封装置还包括冷却风管，所述二合一套筒上部与所述冷却风管相连通，通过所述冷却风管内部通入压缩空气，经过进风管对所述弹簧7进行冷却和清灰，进风管位于冷却风管8内部，所述冷却风管在线连接冷却与吹扫设备，便于实现在线的冷却与清灰；

7、同时所述二合一套筒下部开设有通风出灰孔，受冷却风管内部的压缩空气吹扫，使所述二合一套筒内部的粉尘通过所述通风出灰孔及时排出，防止内部的粉尘积累，导致弹簧失效，内部机械部分卡涩等问题出现。

8、优选地，所述自清灰转轴由转轴和转动轴套组成，所述转动轴套设计为圆弧形，且弧面端部设计为锯齿形，随着转轴与转动轴套的相对转动设置，便于实现内部粉尘的自动清理，从而可以实现密封片转动过程中的自动清灰，防止运行中的积灰卡涩。

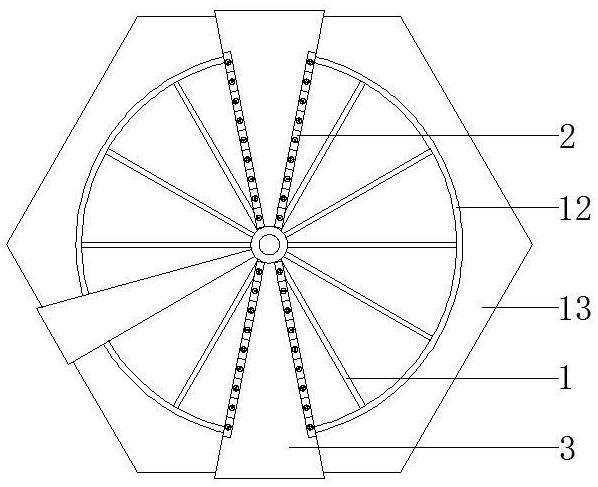

9、优选地，所述烟气换热器包括有转子密封片、扇形板和转子，所述密封片的长度在所述扇形板径向方向呈梯度分布，由所述转子中心向外部逐渐增大，目的使其与转子受热变形的曲率半径变化规律一致，提高弹性密封片与转子密封片的有效接触面积。

10、优选地，所述烟气换热器还包括外壳，所述外壳内部设置有加强密封装置，所述加强密封装置位于所述扇形板的位置部分，在径向与所述转子保持密封，通过加强密封装置的设置，进一步增加转子在径向的密封效果。

11、优选地，所述加强密封装置包括有气囊，所述气囊固定安装于所述外壳的内部，所述气囊设置有两个面裸露在所述外壳的外部，一面朝向所述外壳的内侧设置，与所述转子保持密封连接，朝向外壳的内侧设置便于和转子的径向端进行保持接触，另一面朝向所述扇形板的方向，且固定连通有y型管道，而朝向扇形板的方向还设置一个面裸露，是因为便于连接y型管道等其它构件。

12、所述y型管道的两个分支管固定连通有缸筒，所述缸筒的内部中端进行固定设置有定位簧，所述定位簧的两端固定安装有活塞，所述活塞与所述缸筒保持滑动密封连接；当活塞受到气压时，会将其向定位簧方向进行顶着移动，通过定位簧进行吸收压力，当活塞不受压力时，定位簧推着活塞向远离其的方向进行移动，直至活塞不在受弹性力。

13、优选地，所述气囊固定于开设在所述外壳内部的镶嵌槽内，在镶嵌槽的两侧进行连通开设有用于安装y型管道的凹形槽，所述凹形槽一端与所述镶嵌槽连通，另一端连通开设有用于安装缸筒的安装槽，所述凹形槽和安装槽也开设在所述外壳内部，通过凹形槽、安装槽和镶嵌槽的设置，将多个构件隐藏于外壳的内部进行设置。

14、所述烟气换热器的下方设置有烟气净化系统，所述烟气净化系统包括有固定安装在所述外壳底部的过滤网壳，所述过滤网壳设置为四分之一球体结构，其底部两端固定安装有排尘管，通过排尘管将过滤网壳阻挡的灰尘等进行部分排出。

15、所述过滤网壳的内部转动连接有转动轴以及固定安装在所述转动轴上的第一网罩、第二网罩和页板；

16、所述第一网罩固定安装于所述转动轴的中部，所述第二网罩关于所述第一网罩进行轴对称固定于所述转动轴的两端，所述第一网罩和第二网罩的内部均固定安装有电离模块；通过第一网罩、第二网罩对烟气中的大颗粒灰尘进行隔离，同时通过电离模块对烟气中的异味或有害气体进行电解分离，主要是通过电场的作用,使空气中的分子发生电离,进而产生大量的离子，这些离子能够与空气中的粉尘颗粒结合,形成具有电荷的颗粒，便于收集，起到净化的烟气的目的。

17、所述页板设置有多个，在所述转动轴、第一网罩和第二网罩上均对称安装有页板，多个所述页板展开时，整体平面构成椭圆形结构；通过页板的设置，在大量烟气涌入烟气换热器进行热交换时，由于烟气的冲击力，可带动页板进行转动，页板转动时，便于将电离模块电离的分子扩散开来；同时在转动轴和过滤网壳的连接处，设置有小型增速机，便于转动轴的旋转。

18、优选地，所述过滤网壳设置有多层结构，从外层到内层分别为格栅板、初滤板和滤芯板，所述格栅板、初滤板均设置为回型结构，将所述滤芯板进行包裹于中间层，初滤板和滤芯板设置为不同密度的活性炭板；在烟气经过异味或有害初步电离处理，变为小颗粒灰尘后，烟气在通过过滤网壳进行过滤后排出，通过格栅板、初滤板和滤芯板进行逐层过滤处理。

19、与现有技术相比，本发明的有益效果是：

20、该回转式烟气换热器的密封装置，具有寿命长、可靠性高的优点，同时可以通过减少烟气换热器径向漏风间隙，来减少直接漏风，进而降低烟气换热器的漏风率，从而降低机组的煤耗，提高经济效益。此外，该弹性密封装置安装工艺简单，施工成本低，不需要将原有的密封装置拆除或破坏，与原有的密封技术配合使用，可以实现漏风率的进一步降低。并且，还配合设置有加强密封装置，在径向进行加强密封。

21、该基于回转式烟气换热器的烟气净化系统，通过对烟气中的异味或有害气体进行电解分离，变化学污染为物理污染，起到净化的烟气的目的，再烟气污染物大都变为小颗粒灰尘污染后，进行逐层过滤处理，最终达到废气处理的目的。
