一种可以减少油烟传感器污染的油烟机的制作方法

本实用新型涉及油烟机技术领域，特别涉及一种可以减少油烟传感器污染的油烟机。

背景技术：

现在市场上的装有油烟传感器的油烟机通常是把烟感探头装在烟机的进风口处，直接获取油烟浓度信号，但是这种安装方式会使油烟传感器容易受到炒菜油烟的污染，不仅会导致获取的油烟浓度数据不准确，缩短油烟传感器的使用寿命，还会造成油烟机档位自动控制失效或不准确等问题。

技术实现要素：

有鉴于此，本实用新型旨在提出一种可以减少油烟传感器污染的油烟机，以解决因油烟传感器受污染而导致的油烟机档位自动控制失效或不准确的问题。

为达到上述目的，本实用新型的技术方案是这样实现的：

一种可以减少油烟传感器污染的油烟机，包括用于抽风的风扇以及用于检测油烟浓度的油烟传感器，所述油烟传感器设置在油烟机的集烟罩的边缘处。

进一步的，所述油烟传感器设置有两个并分别设置所述集烟罩左右两侧边缘处。

进一步的，所述油烟传感器设置所述集烟罩左右两侧边缘并靠近所述集烟罩前缘的位置。

相对于现有技术，本实用新型所述的可以减少油烟传感器污染的油烟机具有以下优势：

本实用新型所述的油烟机，因油烟传感器设置在集烟罩的边缘处，降低了油烟对油烟传感器的污染，不仅可以有效延长油烟传感器的寿命，还能保证油烟传感器的检测精度，从而提高了油烟机的吸收效果以及控制的可靠性。

附图说明

构成本实用新型的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

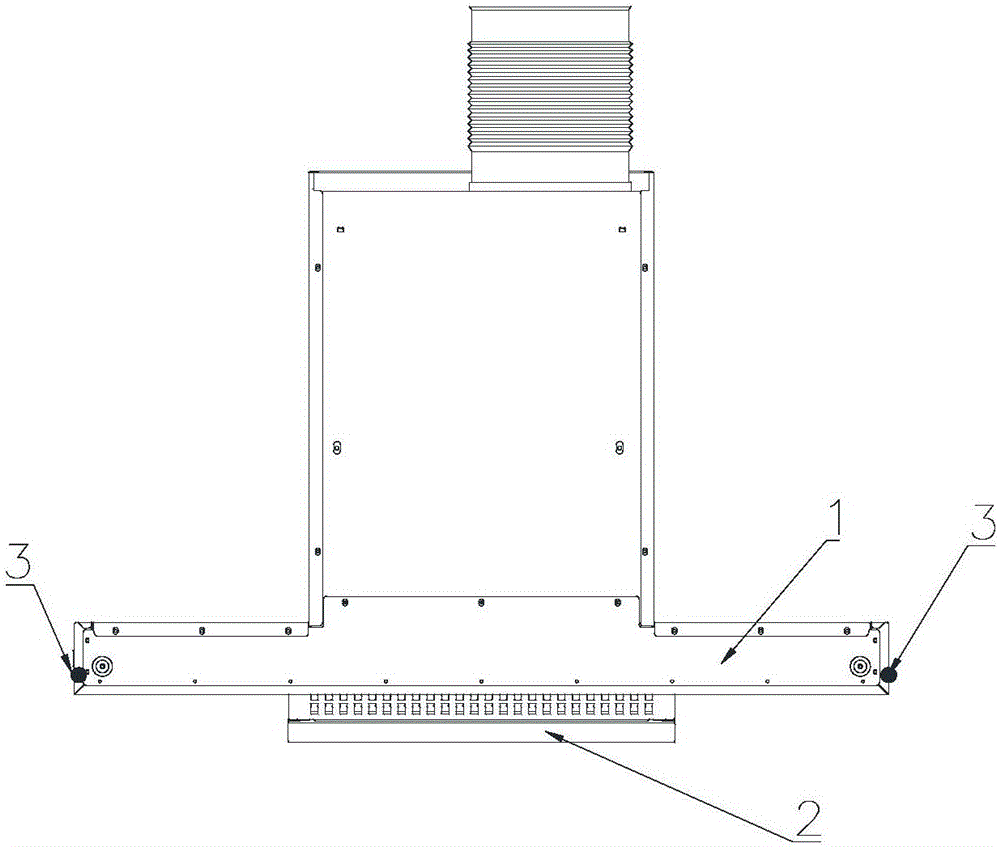

图1为本实用新型实施中，油烟传感器安装在集烟罩上具体位置的俯视图；

图2为与图1对应的主视图。

附图标记说明：

1-集烟罩，2-风扇，3-油烟传感器。

具体实施方式

需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。另外，在本实用新型的实施例中所提到的档位，具体到油烟机上是指风扇的转速。

下面将参考附图来详细说明本实用新型实施例所述的可以减少油烟传感器污染的油烟机，如图1、图2所示，本实用新型实施例所述的油烟机包括用于抽风的风扇2以及用于检测油烟浓度的油烟传感器3，所述油烟传感器设置在油烟机的集烟罩1的边缘处，所述边缘处具体如图1、图2中所示。本实施例中油烟传感器3设置有两个并设置所述集烟罩1左右两侧边缘并靠近所述集烟罩1前缘的位置。当油烟机开机后，以初始档位开始工作，此时，若所述油烟浓度大于预设阀值时，所述控制器控制所述风扇2升档，否则就控制风扇2维持在初始档位。当风扇2维持在初始档位或其他任一档位上的时间超过预设的档位维持时间t0时，若所述油烟浓度不大于预设阀值，则所述控制器控制所述风扇2在当前抽风档位的基础上进行降档操作，以降低噪音并节约电量。本实施例中所述油烟浓度的预设阀值，通常设置为0，因为当油烟传感器3检测到油烟时，说明油烟已经开始溢出集烟罩1的范围了，应当尽快升档以增加抽风量。上述初始档位即为最低档位，在其他实施例中也可以为最高档位或中间档位；上述档位维持时间t0可以设置为30秒(根据机型不同t0会有一定的调整)；所述升档为提升一个档位，也可以设置为直接升到最高档，以增强抽油烟效果。

在其他实施例中，油烟传感器3的数量可以设置更多，油烟传感器3的位置也不限于图1、图2所示的位置，可以设置在两侧边缘的中部、后部或集烟罩1的边角处，还可以沿集烟罩1的两侧边缘和前缘均匀设置。当然，油烟传感器3的数量也可以仅设置一个。

本实施例所述的可以减少油烟传感器污染的油烟机，因油烟传感器3设置在集烟罩1的边缘处，只要检测到油烟就进行升档操作，所以降低了油烟对油烟传感器3的污染，不仅可以有效延长油烟传感器3的寿命，还能保证油烟传感器3的检测精度，从而提高了油烟机的吸收效果以及控制的可靠性。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
