防爆红外取暖器的制作方法

本实用新型涉及一种防爆红外取暖器，属于取暖器技术领域。

背景技术：

目前，红外取暖器的使用已非常普遍，在酒店、家庭、工厂以及农牧场等处我们都能看到，当前市面上所销售的红外取暖器，一般仅可在家用或类似环境中使用，在一些具有爆炸性气体或粉尘环境中，如使用常规的红外取暖器将会存在爆炸的隐患。

技术实现要素：

本实用新型所要解决的技术问题是：克服现有技术的不足，提供一种防爆红外取暖器，以便在爆炸性气体或粉尘环境中使用取暖器。

为了解决上述技术问题，本实用新型的技术方案是：一种防爆红外取暖器，包括隔爆外壳与加热模块，加热模块固定于隔爆外壳内部；所述隔爆外壳包括铝散热片、隔爆壳和隔爆盖，其中，

铝散热片固定连接在隔爆壳左侧的平面上，隔爆盖固定连接在隔爆壳的右侧，所述隔爆盖内侧还安装有防爆玻璃和密封胶条，并且隔爆盖通过该密封胶条与隔爆壳密封连接。

进一步，所述隔爆壳上焊有搭扣，隔爆盖上焊有与搭扣相配合的钩子，通过搭扣扣住钩子从而将隔爆壳与隔爆盖连接。

进一步，所述隔爆壳的上部与铝散热片的连接处焊有固定片，螺钉穿过固定片上的圆孔拧紧在铝散热片的槽内。

进一步，所述的隔爆壳的一侧面上设有防水接头，防水接头位于隔爆壳上的孔内，防水接头用于容置防爆红外取暖器的电源线。

进一步，所述的隔爆壳的另一侧面上设有圆孔，圆孔处焊接有铜弯管，铜弯管连接有安全阀。

进一步，所述的隔爆壳的上部安装有固定旋转座。

进一步，所述的加热模块包括两个侧反射板、两个正反射板和加热管，其中，两个正反射板构成一定夹角，侧反射板位于正反射板的两侧，且侧反射板和正反射板的连接处布有折边，所述加热管位于两个正反射板的夹角处，并且加热管穿过侧反射板上的孔，并固定在该孔上。

进一步，所述加热模块还包括穿线固定管，穿线固定管置于正反射板的背部。

采用了上述技术方案后，本实用新型具有以下有益效果：

1)本实用新型在设备正常运行时，能将产生引爆源的加热模块密封在隔爆外壳内，并且隔爆外壳能承受内部的爆炸压力而不致损伤，并能防止爆炸传播到壳体外；

2)本实用新型的隔爆盖通过密封胶条与隔爆壳密封连接，通过密封方式能防止爆炸性环境的易燃物质(粉尘或气体)与设备产生的电火花或电弧接触，消除设备产生的热的表面，从而达到防爆的目的；

3)本实用新型的隔爆壳上设有防水接头，并焊接有铜弯管，铜弯管连接有安全阀，这些设置能进一步保证隔爆外壳的隔爆性能，同时进一步保证不使外部的易燃物质(粉尘或气体)进入隔爆外壳内；

4)本实用新型的固定旋转座，能带动使本取暖器360度转动，满足使用要求。

附图说明

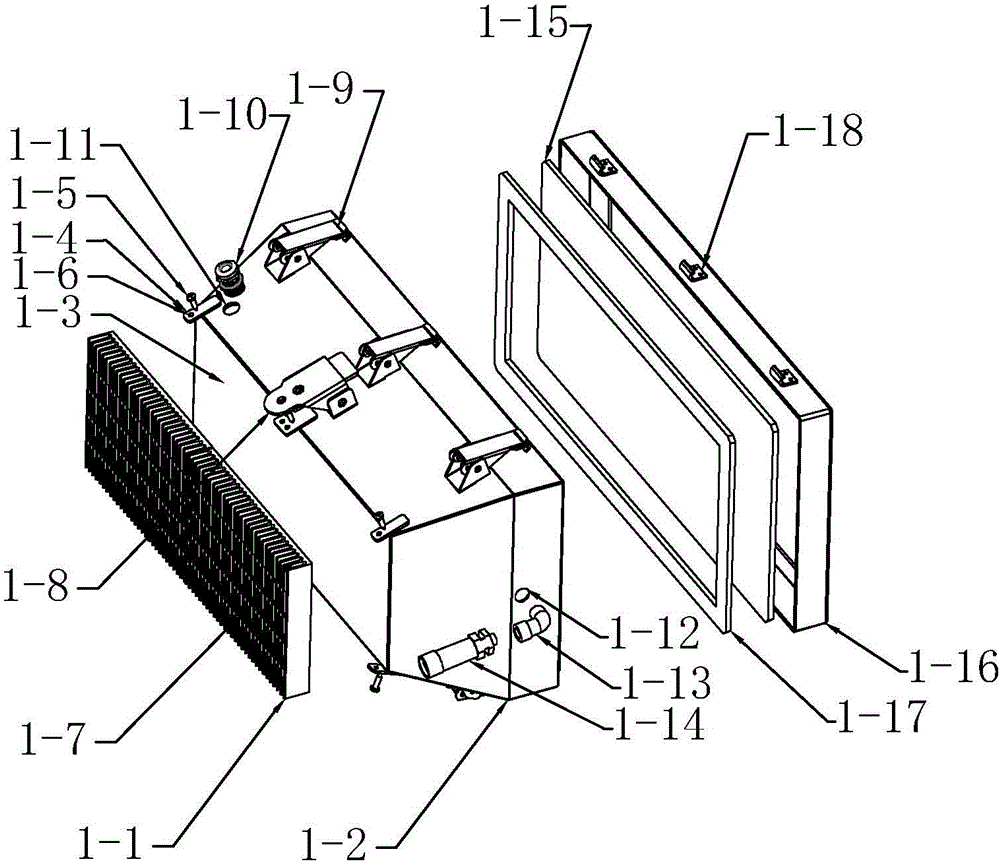

图1为本实用新型的结构分解图；

图2为本实用新型的加热模块的立体结构示意图；

图3为本实用新型的隔爆外壳与加热模块的装配示意图；

图4为本实用新型的电路示意图；

图中，1、隔爆外壳，1-1、铝散热片，1-2、隔爆壳，1-3、平面，1-4、固定片，1-5、螺钉，1-6、圆孔，1-7、槽，1-8、固定旋转座，1-9、搭扣，1-10、防水接头，1-11、孔，1-12、圆孔，1-13、铜弯管，1-14、安全阀，1-15、防爆玻璃，1-16、隔爆盖，1-17、密封胶条，1-18、钩子，2、加热模块，2-1、侧反射板，2-2、正反射板，2-3、加热管，2-4、孔，2-5、穿线固定管，2-6、折边，3、电源线。

具体实施方式

为了使本实用新型的内容更容易被清楚地理解，下面根据具体实施例并结合附图，对本实用新型作进一步详细的说明。

如图1、图2、图3所示，一种防爆红外取暖器，包括隔爆外壳1与加热模块2，加热模块2固定于隔爆外壳1内部；所述隔爆外壳1包括铝散热片1-1、隔爆壳1-2和隔爆盖1-16，其中，

铝散热片1-1固定连接在隔爆壳1-2左侧的平面1-3上，隔爆盖1-16固定连接在隔爆壳1-2的右侧，所述隔爆盖1-16内侧还安装有防爆玻璃1-15和密封胶条1-17，并且隔爆盖1-16通过该密封胶条1-17与隔爆壳1-2密封连接。

优选地，如图1、图3所示，所述隔爆壳1-2上焊有搭扣1-9，隔爆盖1-16上焊有与搭扣1-9相配合的钩子1-18，通过搭扣1-9扣住钩子1-18从而将隔爆壳1-2与隔爆盖1-16连接。

可选地，如图1、图3所示，所述隔爆壳1-2的上部与铝散热片1-1的连接处焊有固定片1-4，螺钉1-5穿过固定片1-4上的圆孔1-6拧紧在铝散热片1-1的槽1-7内。

优选地，如图1、图3所示，所述的隔爆壳1-2的一侧面上设有防水接头1-10，防水接头1-10位于隔爆壳1-2上的孔1-11内，防水接头1-10用于容置防爆红外取暖器的电源线3，以增加电源线3处的防水密封性能。

优选地，如图1、图3所示，所述的隔爆壳1-2的另一侧面上设有圆孔1-12，圆孔1-12处焊接有铜弯管1-13，铜弯管1-13连接有安全阀1-14。

可选地，如图1、图3所示，所述的隔爆壳1-2的上部安装有固定旋转座1-8，以使本取暖器360度转动，满足使用要求。

具体地，如图2所示，所述的加热模块2包括两个侧反射板2-1、两个正反射板2-2和加热管2-3，其中，两个正反射板2-2构成一定夹角，侧反射板2-1位于正反射板2-2的两侧，且侧反射板2-1和正反射板2-2的连接处布有折边2-6，所述加热管2-3位于两个正反射板2-2的夹角处，并且加热管2-3穿过侧反射板2-1上的孔2-4，并固定在该孔2-4上。

可选地，如图2所示，所述加热模块2还包括穿线固定管2-5，穿线固定管2-5置于正反射板2-2的背部，用于穿过线缆。

如图4所示，为本防爆红外取暖器的电路原理图，本防爆红外取暖器适用额定电压220V，50HZ的电源，额定功率为2000W。

1)本实用新型在设备正常运行时，能将产生引爆源的加热模块2密封在隔爆外壳1内，并且隔爆外壳1能承受内部的爆炸压力而不致损伤，并能防止爆炸传播到壳体外；

2)本实用新型的隔爆盖1-16通过密封胶条1-17与隔爆壳1-2密封连接，通过密封方式能防止爆炸性环境的易燃物质(粉尘或气体)与设备产生的电火花或电弧接触，消除设备产生的热的表面，从而达到防爆的目的；

3)本实用新型的隔爆壳1-2上设有防水接头1-10，并焊接有铜弯管1-13，铜弯管1-13连接有安全阀1-14，这些设置能进一步保证隔爆外壳1的隔爆性能，同时进一步保证不使外部的易燃物质(粉尘或气体)进入隔爆外壳内；

4)本实用新型的固定旋转座1-8，能带动使本取暖器360度转动，满足使用要求。

以上所述的具体实施例，对本实用新型解决的技术问题、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
