冰箱的制作方法

1.本发明涉及冰箱技术领域，尤其涉及一种冰箱。


背景技术：

2.随着社会日益发展和人们生活水平不断提高，人们的生活节奏也越来越快，可能会一次性购买储备很多食物。为了保证食物的存储效果，冰箱已经成为人们日常生活中不可缺少的家用电器。冰箱一般利用蒸发器向储物空间提供冷量，蒸发器一般是设置于冰箱的背部，这样会使储物空间内的温度不均匀。


技术实现要素：

3.为了解决上述问题，本发明提出一种冰箱。
4.本发明通过以下技术方案实现的：
5.一种冰箱，包括：
6.箱体，所述箱体包括制冷腔和至少一个储物空间，所述制冷腔设于所述箱体的顶端；
7.门体，所述门体设置于所述箱体的前侧并用于开闭所述储物空间；
8.蒸发器，所述蒸发器设于所述制冷腔的顶部；
9.接水盘，所述接水盘滑动地设于所述制冷腔内，所述接水盘设于所述蒸发器下方并用于承接所述蒸发器产生的冷凝水；所述接水盘包括第一位置和第二位置，液体有从所述第一位置流向所述第二位置的趋势。
10.进一步地，所述接水盘包括主体和连接肋板，所述连接肋板设于所述主体的周向边缘；
11.所述制冷腔的对称内壁上均设置有突出挡筋，所述连接肋板设置在所述突出挡筋的上方。
12.进一步地，所述主体包括底板和多个连接壁，多个所述连接壁与所述底板固定连接，一所述连接壁与所述底板之间设有出水口，所述底板相对于水平面倾斜设置，所述出水口位于所述第二位置，所述底板上任一位置均为所述第一位置。
13.进一步地，所述接水盘内设有多个气流交换结构，多个所述气流交换结构等距排列于所述接水盘内。
14.进一步地，所述气流交换结构包括第一遮挡件和第二遮挡件，所述第一遮挡件位于所述第一位置，所述第二遮挡件位于所述第二位置，所述第一遮挡件与所述第二遮挡件之间设有气流槽，所述气流槽用于将所述蒸发器生成的冷空气传递至所述接水盘下方。
15.进一步地，所述第一遮挡件包括第一导流板和第一连接板，所述第二遮挡件包括第二导流板和第二连接板，所述第一连接板及所述第二连接板均与所述接水盘固定连接，所述第一连接板的长度大于所述第二连接板的长度，所述第一导流板设于所述第一连接板靠近所述第二连接板的一侧，所述第二导流板设于所述第二连接板靠近所述第一连接板的
一侧，所述气流槽设于所述第一导流板和所述第二导流板之间。
16.进一步地，所述第一导流板垂直地设于所述第一连接板上，所述第二导流板垂直地设于所述第二连接板上。
17.进一步地，所述第一导流板垂直地设于所述第一连接板上，所述第二导流板倾斜地设于所述第二连接板上。
18.进一步地，所述第一导流板垂直地设于所述第一连接板上，所述第二导流板倾斜地设于所述第二连接板上。
19.进一步地，所述第一连接板的中间部位为所述第一位置，所述第一连接板的侧部为所述第二位置。
20.本发明的有益效果：
21.本发明的实施例将制冷腔设于箱体的顶端，即需要进行制冷的腔室都处于制冷腔的下方，由于空气密度的原因，制冷腔内的冷空气向下方的储物空间进行流动，整个储物空间内的温度均匀，同时，由于储物空间的上侧壁靠近制冷腔，储物空间上侧壁会具有水汽结冰的趋势，但是由于冷空气比热空气密度大，储物空间内的热气会向着上侧壁流动，减缓上侧壁结冰的趋势，同时，冰块在储物空间较为外侧的部位，也能便于清理冰块。
附图说明
22.图1为本发明的实施例的冰箱的立体图；
23.图2为本发明的实施例的第一种接水盘的俯视图；
24.图3为本发明的实施例的第二种接水盘的俯视图；

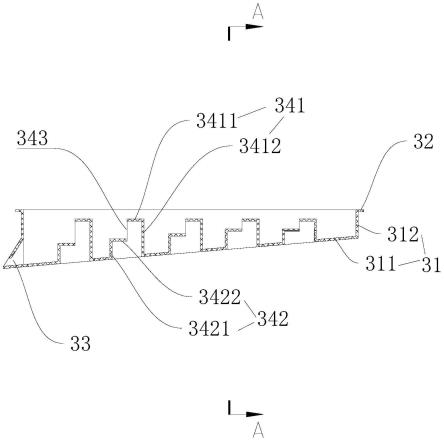

25.图4为本发明的实施例的图2中的b-b截面结构示意图；
26.图5为本发明的实施例的图4中的b-b截面结构示意图；
27.图6为本发明的实施例的当气流槽与铅锤方向为平行关系时的三种结构气流交换结构示意图；
28.图7为本发明的实施例的当气流槽与铅锤方向为交叉关系时的三种结构气流交换结构示意图。
29.附图标记说明：1、箱体；11、制冷腔；13、突出挡筋；12、储物空间；2、门体；3、接水盘；31、主体；311、底板；312、连接壁；32、连接肋板；33、出水口；34、气流交换结构；341、第一遮挡件；3411、第一导流板；3412、第一连接板；342、第二遮挡件；3422、第二导流板；3421、第二连接板；343、气流槽；4、蒸发器。
具体实施方式
30.为使本发明的目的、技术方案及效果更加清楚、明确，以下对本发明进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。
31.请参考图1，一种冰箱，包括：箱体1、门体2、蒸发器4和接水盘3。
32.箱体1包括制冷腔11和至少一个储物空间12。
33.在箱体1内有多个储物空间12。图中示出的是箱体1的内胆，在内胆的外侧设置有包裹式的外壳，在内胆和外壳之间形成有发泡层(图中未示出)。
34.储物空间12的数量以及结构可以根据需求进行配置。例如，储物空间12按照用途
不同可以配置为冷藏室、冷冻室、变温室或者保鲜室。各个储物空间12可以由分隔板分割为多个储物层，利用储物抽屉在储物层储存物品。
35.门体2设置于箱体1的前侧并用于开闭储物空间12。可以理解的是，对应多个储物空间12，门体2可以设置为多个，从而能将不同储藏功能的储物空间12进行打开。
36.可以理解的是，传统的冰箱为了降低冰箱整体的高度，一般是将制冷腔11设置于冰箱的门体2的对侧，申请人逐渐发现，以制冷腔11位于储物空间12后侧为例子，由于制冷腔11与储物空间12的位置关系，储物空间12靠近制冷腔11的一侧冷藏效果较好，储物空间12内越靠近门体2内的位置冷藏效果越差，这就导致了一些物品不能进行很好地保藏，同时，由于储物空间12靠近制冷腔11的一侧壁温度低，水汽很容易在此侧壁上凝结，形成冰块，由于在冰箱内的位置较深，冰块不易融化也不便清理。
37.所以，本发明的实施例将制冷腔11设于箱体1的顶端，即需要进行制冷的腔室都处于制冷腔11的下方，由于空气密度的原因，制冷腔11内的冷空气向下方的储物空间12进行流动，整个储物空间12内的温度均匀，同时，由于储物空间12的上侧壁靠近制冷腔11，储物空间12上侧壁会具有水汽结冰的趋势，但是由于冷空气比热空气密度大，储物空间12内的热气会向着上侧壁流动，减缓上侧壁结冰的趋势，同时，冰块在储物空间12较为外侧的部位，也能便于清理冰块。
38.蒸发器4设于制冷腔11的顶部，具体以平置的方式设置于制冷腔11，从而使制冷效果均匀，蒸发器4可以为铝质板管式蒸发器4。
39.接水盘3滑动地设于制冷腔11内，接水盘3设于蒸发器4下方并用于承接蒸发器4产生的冷凝水；接水盘3包括第一位置和第二位置，液体有从所述第一位置流向所述第二位置的趋势。
40.值得说明的是，第一位置与第二位置为相对位置关系，例如，当接水盘3倾斜以斜面方式设置时，液体会从斜面顶端向斜面底端流动，此时，斜面的顶端就是第一位置，斜面的底端就是第二位置。
41.同时，进一步需要说明的是，第一位置与第二位置的确定方法，第一位置的液体的势能应大于第二位置液体的势能，且第一位置与第二位置之间应该是连续的，液体应能从第一位置自动流向第二位置，如上例中的斜面的顶端与斜面的底端。
42.可以理解的是，在满足上述条件的情况下，斜面可以由多段不同倾斜程度的子斜面组成，子斜面上第一位置与第二位置的确认也是依据上述方法。接水盘3也可以不为斜面式设置，例如为四分之一圆弧面等。
43.同时，需要注意的是，流出连接盘内的化霜水最后经排水管道排出。
44.请参考图2-5，接水盘3包括主体31和连接肋板32，连接肋板32设于主体31的周向边缘。
45.制冷腔11的对称内壁上均设置有突出挡筋13，需要注意的是，各个突出挡筋13应相对于地平面处于相同高度，连接肋板32以挂置方式设置在突出挡筋13的上方。通过连接肋板32与突出挡筋13的设置关系，可以是连接肋板32在突出挡筋13上滑动，从而方便在维修时将接水盘3取出，应当注意的是，突出挡筋13与其垂直的侧壁之间的距离应远小于连接肋板32的长度，从而防止连接肋板32脱离突出挡筋13。
46.在一些实施例中，由于突出挡筋13的侧部与主体31的侧壁抵接，将突出挡筋13的
侧部设置为突出圆柱体，防止连接肋板32在突出挡筋13上滑动时，突出挡筋13划伤主体31。
47.主体31包括底板311和多个连接壁312，多个连接壁312与底板311固定连接，在一些实施例中，连接壁312的数量为4个，固定连接方式采用一体成型。
48.一连接壁312与底板311之间设有出水口33，出水口33应正对排水管道，通过出水口33，将接水盘3内的化霜水经排水管道排出，底板311相对于水平面倾斜设置，从而使化霜水能自行向下流动，出水口33位于第二位置，底板311上任一位置均为第一位置，所以，底板311上任一位置上的化霜水均可流至出水口33。
49.接水盘3内设有多个气流交换结构34，气流交换结构34可以使蒸发器4产生的冷空气大量的传递至接水盘3下方，从而加大对储物空间12的制冷效率，同时，热空气从接水盘3的侧部向上流动，冷热空气交换效率高，多个气流交换结构34等距排列于接水盘3内，从而可以使冷气流的流动更加均衡，使对储物空间12的制冷更加均匀。
50.由于蒸发器4上的化霜水是直接滴下，所以若是直接在底板311上设置换气孔，化霜水会直接滴在发泡层上，会导致发泡层结冰从而影响冷气传递，所以气流交换结构34包括第一遮挡件341和第二遮挡件342，第一遮挡件341和第二遮挡件342的设置均为了阻挡化霜水，第一遮挡件341位于第一位置，第二遮挡件342位于第二位置，从而使第一遮挡件341上的化霜水流下，第一遮挡件341与第二遮挡件342之间设有气流槽343，气流槽343用于将蒸发器4生成的冷空气传递至接水盘3下方，气流槽343可以为长方形。
51.第一遮挡件341包括第一导流板3411和第一连接板3412，第一连接板3412主要起与底板311的连接作用，第一导流板3411主要是起防止水落入气流槽343内的作用，第二遮挡件342包括第二导流板3422和第二连接板3421，第二连接板3421主要起与底板311的连接作用，第二导流板3422主要是起防止水落入气流槽343内的作用，第一连接板3412及第二连接板3421均与接水盘3固定连接，在一些实施例中，固定连接方式采用一体成型，第一连接板3412的长度大于第二连接板3421的长度，从而形成高度差，为气流槽343的设置形成结构基础。
52.同时需要注意的是，第一导流板3411设于第一连接板3412靠近第二连接板3421的一侧，第二导流板3422设于第二连接板3421靠近第一连接板3412的一侧，第一导流板3411及第二导流板3422对滴下的化霜水都有承接作用，气流槽343设于第一导流板3411和第二导流板3422之间。
53.请参考图6-7，需要说明的是，气流槽343的一种设置方式是与铅锤方向平行，由于第一导流板3411的作用，这样从铅锤方向落下的化霜水不会直接滴落入气流槽343内。气流槽343的第二种设置方式是朝向第一连接板3412倾斜，由于化霜水打在第二连接板3421后会有溅射水珠，气流槽343朝向第一连接板3412倾斜设置，会减少落入气流槽343内的溅射水珠。需要理解的是，无论气流槽343的设置方向朝向哪个方位，第一导流板3411都应完全遮挡气流槽343。
54.第一导流板3411与第二导流板3422可以具有如下设置形式：
55.1.第一导流板3411垂直地设于第一连接板3412上，第二导流板3422垂直地设于第二连接板3421上。这种设置方式可以基本实现阻止化霜水直接滴入气流槽343，同时，由于导流板的导流作用，冷气可以通过第二导流板3422直接流入气流槽343。
56.2.第一导流板3411垂直地设于第一连接板3412上，第二导流板3422倾斜地设于第
二连接板3421上。由于化霜水打在第二连接板3421后会有溅射水珠，为了防止这种情况的发生，将第二导流板3422倾斜设置(与第二连接板3421呈钝角)，落在第二导流板3422的化霜水直接顺着第二导流板3422流下。
57.3.第一导流板3411垂直地设于第一连接板3412上，第二导流板3422倾斜地设于第二连接板3421上。在这种设置方式中，为了防止化霜水在第一导流板3411上积攒结冰，将第一导流板3411倾斜设置，落在第一导流板3411的化霜水直接顺着第一导流板3411流下至第二导流板3422，落在第二导流板3422的化霜水直接顺着第二导流板3422流下。
58.在一些实施例中，为了防止化霜水在第二连接板3421与底板311的连接处堆积，第一连接板3412的中间部位为第一位置，第一连接板3412的侧部为第二位置。
59.综上所述，本实施例中，通过冰箱通过将制冷腔11设于箱体1的顶部，将蒸发器4贴在制冷腔11的顶部，能到达均匀制冷的目的；蒸发器4下设有接水盘3、接水盘3能收集冷凝水、并排出；接水盘3设有气流槽343、方便将接水盘3上部冷空气与下部热空气进行交换，并防止化霜水直接落入发泡层；该蒸发器4顶部设置、因冷空气密度大自然下沉、有效改善了间室温度均匀性。
60.在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
61.此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。在本发明的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。
62.在本发明中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本发明中的具体含义。
63.在本发明中，除非另有明确的规定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接触，或第一和第二特征通过中间媒介间接接触。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或仅仅表示第一特征水平高度小于第二特征。
64.需要说明的是，当元件被称为“固定于”或“设置于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。本文所使用的术语“垂直的”、“水平的”、“上”、“下”、“左”、“右”以及类似的表述只是为了说明的目的，并不表示是唯一的实施方式。
65.当然，本发明还可有其它多种实施方式，基于本实施方式，本领域的普通技术人员
在没有做出任何创造性劳动的前提下所获得其他实施方式，都属于本发明所保护的范围。
