一种可产生微米气泡臭氧的出水转接头的制作方法

文档序号:12429463阅读:330来源:国知局
一种可产生微米气泡臭氧的出水转接头的制作方法与工艺

本实用新型属于净化技术领域,具体涉及一种可差生微米气泡臭氧的出水转接头。



背景技术:

水作为人们生活中必不可少的重要资源,被应用到生活中的方方面面,然而,随着科技和经济的发展,人们生活水平的提高,人们也逐渐的提高了健康意识,在生活中,饮用水和生活用水是至关重要的,然而现在水龙头中或其他出水口排放出的水含有较多的杂质和细菌,无法达到让人们放心使用。



技术实现要素:

为了有效解决上述问题,本实用新型提供一种可产生微米气泡臭氧的出水转接头。

本实用新型的技术方案如下:一种可产生微米气泡臭氧的出水转接头,所述该转接头包括一个转接头本体,所述转接头本体内侧上部设置有适应于出水口的连接部,所述转接头本体于连接部下侧依次设置延伸部及出水部,所述延伸部由连接部下侧延伸而成,并具有向内汇聚的侧壁,所述出水部边侧设置臭氧产生装置,所述臭氧产生装置连接出水部的一端通过单向阀连接。

进一步地,所述臭氧产生装置的臭氧排出方向反向于出水口的出水方向,并与出水部侧壁具有一定的倾角。

进一步地,所述臭氧产生装置连接一电源单元,所述电源单元为独立的供电电源或连接外接电源接口的连接装置均可。

进一步地,所述延伸部处设置旋转发电装置,所述旋转发电装置包括多个发电单元,所述发电单元包括中转轴和旋转扇叶,所述中转轴连接在外侧的转子,所述转子周侧设置定子,并所述旋转发电装置连接设置在外部的储电单元,所述储电单元通过导线连接臭氧产生装置。

进一步地,所述臭氧产生装置连接一排出管道,所述排出管道设置在出水部上,在排出管道上设置多个排出孔,所述排出孔的排出方向与所述出水方向相同,同时所述排出孔通过单向阀实现将臭氧排出。

进一步地,所述的臭氧产生装置包括一个引发电极及与引发电极对置的电极组,所述电极组包括内环电极及外环电极,所述外环电极环置于所述内环电极,并引发电极与所述内环电极及外环电极的轴心方向上,所述内环电极及外环电极具有同一轴心。

本实用新型的有益效果为:可实现对任意出水口或出水装置进行混合臭氧,并将臭氧与水高度混合,对水进行混合杀菌,提高了出水质量。

附图说明

图1为本实用新型的第一实施例的结构示意图;

图2为本实用新型的第二实施例的结构示意图;

图3为本实用新型发电装置的结构示意图;

图4为本实用新型第三实施例的结构适合意图;

图5为本实用新型臭氧产生装置的结构示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白,以下结合附图及实施例,对本实用新型进行进一步详细描述。应当理解,此处所描述的具体实施例仅仅用于解释本实用新型,并不用于限定本实用新型。

相反,本实用新型涵盖任何由权利要求定义的在本实用新型的精髓和范围上做的替代、修改、等效方法以及方案。进一步,为了使公众对本实用新型有更好的了解,在下文对本实用新型的细节描述中,详尽描述了一些特定的细节部分。对本领域技术人员来说没有这些细节部分的描述也可以完全理解本实用新型。

如图1所示,为本实用新型的第一实施例提出的一种可产生微米气泡臭氧的出水转接头,所述该转接头包括一个转接头本体1,所述转接头本体1内侧上部设置有适应于出水口的连接部11,所述连接部11的主要作用用于与出水口连接固定,因此所述连接部11可为螺丝紧固方法进行固定,亦可采用螺纹连接方式,前提是所对接的出水口具有对应的螺纹接口,所述转接头本体11于连接部11的下侧依次设置延伸部12及出水部18,所述延伸部12由连接部11下侧延伸而成,并具有向内汇聚的侧壁,通过向内汇聚的侧壁实现增压汇聚,所述出水部18边侧设置臭氧产生装置13,所述臭氧产生装置13连接出水部18的一端通过单向阀连接,所述单向阀可实现单向出风不进水的情况,所述臭氧产生装置13的臭氧排出方向可反向于出水口的 出水方向,并与出水部18侧壁具有一定的倾角;

所述臭氧产生装置13可连接一电源单元,所述电源单元在申请文件中未示出,所述电源单元为独立的供电电源或连接外接电源接口的连接装置均可。

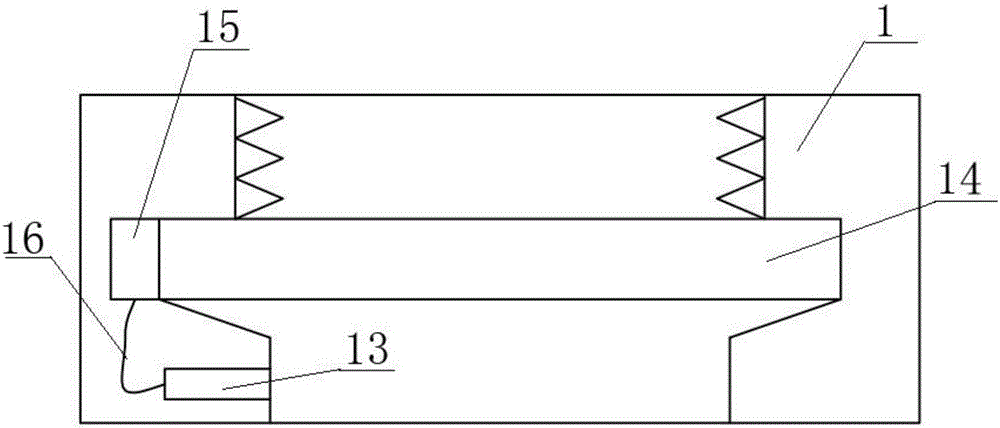

如图2所示,为本实用新型提供的第二实施例,本实施例与上述实施例部分相同,唯不同之处在于在所述延伸部12处设置旋转发电装置14,如图3所示,所述旋转发电装置14包括多个发电单元141,所述发电单元141包括中转轴1411和旋转扇叶1412,所述旋转扇叶1412由出水口的重力作用推动,实现旋转,在旋转过程中带动中转轴1411转动,所述中转轴1411带动连接在外侧的定子及转子转动,实现发电。并所述旋转发电装置14连接设置在外部的储电单元15,所述储电单元15接收旋转发电装置14所产生的电量,所述储电单元15通过导线连接臭氧产生装置13。

如图4所示,为本实用新型提供的第三实施例,本实施例与上述实施例部分相同,唯不同之处在于,所述臭氧产生装置13连接一排出管道17,所述排出管道17设置在出水部18上,在排出管道17上设置多个排出孔,所述排出孔的排出方向与所述出水方向相同,同时所述排出孔亦通过单向阀实现将臭氧排出。

在第一到第三实施例中,所述的臭氧产生装置13包括一个引发电极131及与引发电极131对置的电极组,所述电极组包括内环电极132及外环电极133,所述外环电极133环置于所述内环电极132,并引发电极131与所述内环电极132及外环电极133的轴心方向上, 所述内环电极132及外环电极133具有同一轴心,通过引发电极131对电极组实现产生臭氧风。
