一种水刺无纺布拖网帘在线清洗机构的制作方法

本实用新型涉及一种机械设备，具体是一种水刺无纺布拖网帘在线清洗机构。

背景技术：

在目前水刺无纺布生产线中，由于高压水对棉网进行穿透，使得运行一段时间后拖网帘上的孔就会被纤维堵住，为了继续使用拖网帘就要对帘子进行清洗，因为高压水的反冲力很大，既要贴近拖网帘冲洗，又要喷嘴的稳定，不然容易损坏拖网帘，往往是停机将帘子取下然后清洗，费事费力，耽误生产，清洗一次就需要耗时5—6小时，每隔15天左右就要清洗一次，浪费时间，降低生产效率。

技术实现要素：

本实用新型目的是提供一种构造简单，造价低廉，使用方便的水刺无纺布拖网帘在线清洗机构。

为了解决上述技术问题，本实用新型采用的技术方案是：

一种水刺无纺布拖网帘在线清洗机构，包括机构主体，所述机构主体包括支架，支架上设置有三个相同的传动辊，其中两个传动辊放置在相同的水平高度，另一个传动辊位置位于前两个传动辊位置之间，并且放置的高度低于前两个传动辊，整体呈三角形放置，三个传动辊外部由拖网帘环绕，所述支架上还设置有滑动轴和导向轨，滑动轴上设置有清洗装置，所述清洗装置包括滑动件，滑动件上设置有水枪头，所述滑动件上还设置有滑动环，滑动环套在导向轨上，使滑动件只能沿着导向轨的方向运动。

进一步的，所述水枪头尾端连接在高压软管上。

本实用新型的有益效果是：

本机构是不用将拖网帘取下就可以在生产时对拖网帘进行清洗，本实用新型能够实现高压喷嘴在滑动环的带动下，对拖网帘进行冲洗，并且不影响拖网帘的运行，实现在线冲洗。该机构既稳定又安全易于操作。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

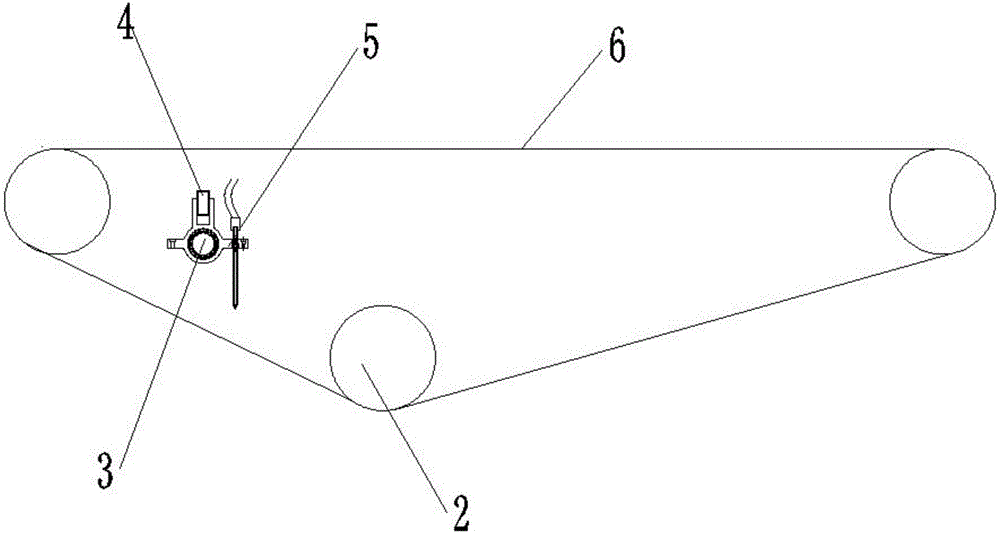

图1为本实用新型水刺无纺布拖网帘在线清洗机构示意图。

图2为本实用新型水刺无纺布拖网帘在线清洗机构示意图。

图3为本实用新型清洗装置示意图。

其中，1-支架，2-传动辊，3-滑动轴，4-导向轨，5-清洗装置，6-拖网帘，7-滑动环，8-水枪头,9-高压软管。

具体实施方式

以下结合附图对本实用新型的实施例进行详细说明，但是本实用新型可以由权利要求限定和覆盖的多种不同方式实施。

如图1-3所示，本实用新型公开一种水刺无纺布拖网帘在线清洗机构，包括机构主体，所述机构主体包括支架1，支架1上设置有三个相同的传动辊2，其中两个传动辊2放置在相同的水平高度，另一个传动辊2位置位于前两个传动辊2位置之间，并且放置的高度低于前两个传动辊2，整体呈三角形放置，三个传动辊2外部由拖网帘6环绕，当传动辊2转动时，拖网帘6跟随运动。

所述支架1上还设置有滑动轴3和导向轨4，滑动轴3上设置有清洗装置5，清洗装置5位于三个传动辊2构成的三角形的中间，既拖网帘6将清洗装置5围在中间，当清洗时，清洗装置5从内部向外侧反向清洗，使清洗更方便，所述清洗装置5包括滑动件，滑动件上设置有水枪头8，水枪头8活动连接，可以自由拆卸，所述滑动件上还设置有滑动环7，滑动环7套在导向轨4上，使滑动件只能沿着导向轨的方向运动；当需要对拖网帘6进行清洗时，使清洗装置5工作即可，就可对拖网帘6清洗，而且传动辊2转动，拖动拖网帘，进行全方位的清洗。

所述水枪头8尾端连接在高压软管9上，高压软管9连接外部的水源。

以上所述的本实用新型实施方式，并不构成对本实用新型保护范围的限定。任何在本实用新型的精神和原则之内所作的修改、等同替换和改进等，均应包含在本实用新型的权利要求保护范围之内。
