一种褐铁矿重选系统的制作方法

本发明涉及矿选领域，尤其是一种褐铁矿重选系统。

背景技术：

褐铁矿的选矿方法与赤铁矿，锰矿等弱磁性铁矿石的选矿类似，均可通过强磁选，重选等工艺和设备进行选矿提纯。然而重选法适用于粗粒嵌布，单体解离度高的褐铁矿的选矿和提纯，由于褐铁矿易泥化，因此粗粒嵌布的褐铁矿要尽量避免磨矿，采用破碎可实现单体解离的尽量不用球磨机磨矿。由于褐铁矿单体解离较高，几乎不需要破碎，黄色的杂石即为废石，黑褐色为褐铁矿和磁铁矿，该矿为磁褐共生矿，粒度不超过5mm，现有的洗选和跳汰不能获得良好的选矿指标。

技术实现要素：

本发明的目的在于克服现有技术的不足，在此提供一种褐铁矿重选系统，该系统结构简单，易于构建，实施起来十分容易；原矿先经过干式磁选机处理，通过干式磁选机预选提取其中的磁铁矿，磁选尾矿进入料仓，料仓下方设电磁振动给料机，将磁选尾矿均匀给入跳汰机进行分选，最终获得褐铁矿精矿。

本发明是这样实现的，构造一种褐铁矿重选系统，其特征在于：该系统包括干式磁选机、给料机、球磨机、跳汰机、分级机、一级磁选机、二级磁选机；原矿先经过干式磁选机处理， 通过干式磁选机预选提取其中的磁铁矿，磁选尾矿进入料仓，料仓下方设电磁振动给料机，将磁选尾矿均匀给入跳汰机进行分选，最终获得褐铁矿精矿；所述球磨机采用2400*4500球磨机，经分级机分级，湿式磁选机磁选获得满足要求的磁铁矿精矿。

本发明的优点在于：本发明通过改进提供一种褐铁矿重选系统，该系统结构简单，易于构建，实施起来十分容易；原矿先经过干式磁选机处理，通过干式磁选机预选提取其中的磁铁矿，磁选尾矿进入料仓，料仓下方设电磁振动给料机，将磁选尾矿均匀给入跳汰机进行分选，最终获得褐铁矿精矿。

附图说明

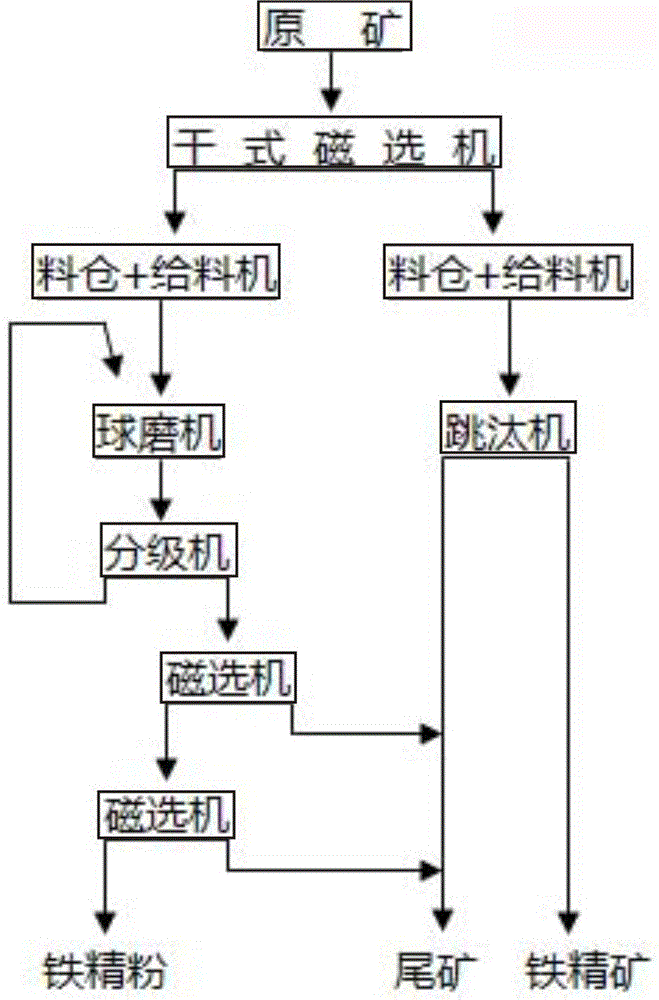

图1是本发明实施流程框图。

具体实施方式

下面将结合附图对本发明进行详细说明，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

本发明通过改进提供一种褐铁矿重选系统，如图1所示，可以按照如下方式予以实施；该系统包括干式磁选机、给料机、球磨机、跳汰机、分级机、一级磁选机、二级磁选机；原矿先经过干式磁选机处理，通过干式磁选机预选提取其中的磁铁矿，磁选尾矿进入料仓，料仓下方设电磁振动给料机，将磁选尾矿均匀给入跳汰机进行分选，最终获得褐铁矿精矿；所述球磨机采用2400*4500球磨机，经分级机分级，湿式磁选机磁选获得满足要求的磁铁矿精矿。实施时：原矿为干矿，含水量较低，粒度不大，通过干式磁选机预选提取其中的磁铁矿，磁选尾矿进入料仓，料仓下方设电磁振动给料机，将磁选尾矿均匀给入跳汰机进行分选，最终获得褐铁矿精矿。干选机预选获得的粗精矿品位无法达到要求，要进行磨矿，分级，磁选才能达到铁精矿标准。磁选尾矿经过跳汰机洗选可达到具体的的品位，符合要求。采用4台2LTC-6109/8T跳汰机进行洗选即可满足要求。球磨机采用2400*4500球磨机，经分级机分级，湿式磁选机磁选获得满足要求的磁铁矿精矿。

本发明通过改进提供一种褐铁矿重选系统，该系统结构简单，易于构建，实施起来十分容易；原矿先经过干式磁选机处理，通过干式磁选机预选提取其中的磁铁矿，磁选尾矿进入料仓，料仓下方设电磁振动给料机，将磁选尾矿均匀给入跳汰机进行分选，最终获得褐铁矿精矿。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本发明。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本发明的精神或范围的情况下，在其它实施例中实现。因此，本发明将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
