一种工程浇灌车浇灌喷头的制作方法

本实用新型涉及工程机械技术领域，尤其涉及一种工程浇灌车浇灌喷头。

背景技术：

城市园林绿化作为城市环境建设中不可缺少的重要组成部分，在促进城市可持续发展战略的实施中发挥重要作用。园林绿化中为植物浇水的设备是园林绿化工人常用的设备之一，现有常用的浇灌车浇灌喷头其结构复杂, 使用一段时间后，里面容易堵塞杂物，不容易拆开清洗，且功能之间切换不够方便，切换不好，水花之间容易窜水，使用时极其不方便。

技术实现要素：

本实用新型的目的在于，克服现有技术的不足之处，提供一种结构简单,调节切换水花方便,便于清洗,操作使用简单的一种工程浇灌车浇灌喷头。

本实用新型所述的一种工程浇灌车浇灌喷头，包括有车体和浇灌系统，车体上设置有浇灌系统，该浇灌系统包括储水箱、设置在储水箱内部的气泵、出水管路和喷头，其特征在于，所述喷头包括连接出水管路的连接部、喷头本体、分水盘和出水盖，所述喷头本体内设置有拨杆，喷头本体的外部设置有控制拨杆的分水开关,拨杆一端设置有中空的滑动杆，滑动杆可沿设置在喷头本体内的滑道滑动；所述滑动杆内设置有一弹簧，弹簧上端设有弹珠；所述喷头本体内还设置有分水盘，分水盘底部设置有供弹珠滑动的凹槽，凹槽内设置有内分水孔和外分水孔，所述分水盘上部内侧设置有分水圈，分水圈上部顶在所述出水盖上，所述分水圈的内侧与所述内分水孔相连通，所述分水圈的外侧与所述外分水孔相连通。所述出水盖上设置有与分水圈内侧相通的内出水孔以及与分水圈外侧相通的外出水孔。

优选的，所述出水盖与喷头本体之间设置有密封圈。

优选地，所述连接出水管路的连接部上设置有流量控制阀，用于控制水流量，避免人工转动喷头时，水量控制不准而造成浇水过多。

本实用新型的有益效果是：结构设计合理，使用方便，利用拨杆和分水盘的设计将水进行分流，切换水花简单，不易窜水，操作简单，且本实用新型结构简单，拆卸方便，便于清洗，便于园林浇灌使用，试用效果良好，便于推广应用。

附图说明

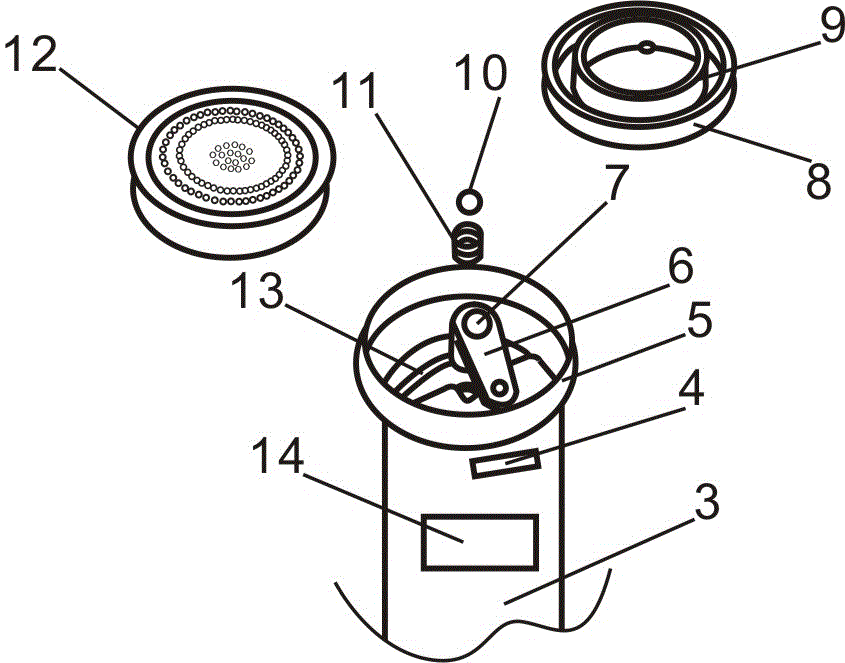

图1为本实用新型所述的一种工程浇灌车浇灌喷头的结构示意图；

图2为本实用新型所述的浇灌系统的结构示意图；

图3为本实用新型所述的分水盘的结构示意图；

图中：1—车体 2—浇灌系统 3—连接部 4—分水开关 5—喷头本体 6—拨杆 7—滑动杆 8—分水盘 9—分水圈 10—弹珠 11—弹簧 12—出水盖 13—滑道 14—流量控制阀 15—凹槽 16—内分水孔 17—外分水孔。

具体实施方式

现参照附图1，附图2和附图3，结合实施例具体说明如下：一种工程浇灌车浇灌喷头，包括有车体1和浇灌系统2，车体1上设置有浇灌系统2，该浇灌系统2包括储水箱、设置在储水箱内部的气泵、出水管路和喷头，其特征在于，所述喷头包括连接出水管路的连接部3、喷头本体5、分水盘8和出水盖12，所述喷头本体5内设置有拨杆6，喷头本体5的外部设置有控制拨杆的分水开关4,拨杆6一端设置有中空的滑动杆7，滑动杆7可沿设置在喷头本体内的滑道13滑动；所述滑动杆7内设置有一弹簧11，弹簧11上端设有弹珠10；所述喷头本体5内还设置有分水盘8，分水盘8底部设置有供弹珠滑动的凹槽15，凹槽15内设置有内分水孔16和外分水孔17，所述分水盘8上部内侧设置有分水圈9，分水圈9上部顶在所述出水盖12上，所述分水圈9的内侧与所述内分水孔16相连通，所述分水圈9的外侧与所述外分水孔17相连通。所述出水盖12上设置有与分水圈内侧相通的内出水孔以及与分水圈外侧相通的外出水孔。

优选的，所述出水盖12与喷头本体5之间设置有密封圈。

优选地，所述连接出水管路的连接部3上设置有流量控制阀14，用于控制水流量，避免人工转动喷头时，水量控制不准而造成浇水过多。

本实用新型的有益效果是：结构设计合理，使用方便，利用拨杆和分水盘的设计将水进行分流，切换水花简单，不易窜水，操作简单，且本实用新型结构简单，拆卸方便，便于清洗，便于园林浇灌使用，试用效果良好，便于推广应用。
