一种装有带防刮擦叉管的料斗的混合机的制作方法

本实用新型涉及混合机领域，具体为一种装有带防刮擦叉管的料斗的混合机。

背景技术：

在制药的时候，物料装进料斗大多需要旋转来达到混合均匀的目的，目前的混合机的叉杆与料斗的叉管大多是直接接触，这样在转动的时候容易擦伤叉杆。

技术实现要素：

为了克服背景技术的不足，本实用新型提供一种装有带防刮擦叉管的料斗的混合机，主要解决了目前的混合机的叉杆与料斗的叉管大多是直接接触，这样在转动的时候容易擦伤叉杆的问题。

本实用新型所采用的技术方案是：

一种装有带防刮擦叉管的料斗的混合机，包括安装柱，所述安装柱上设有由动力源驱动的用于带动料斗转动的转动架，所述转动架上设有叉杆， 所述料斗上设有用于所述插接所述叉杆的叉管，所述叉管周向内壁与所述叉杆的周向外壁之间设有防擦套，所述叉杆尾端设有可拆卸连接的锁盖。

所述防擦套由尼龙制成。

所述锁盖上设有操作手轮。

所述锁盖与所述叉杆螺纹连接。

所述叉管内壁设有固定块，所述固定块内壁设有锯齿状的倒钩，所述防擦套上设有与所述倒钩挤压配合的压槽。

所述叉管前后两端设有所述固定块。

所述动力源为减速电机。

本实用新型的有益效果是：本实用新型提供一种装有带防刮擦叉管的料斗的混合机，其安装柱上设有由动力源驱动的用于带动料斗转动的转动架，转动架上设有叉杆，料斗上设有用于插接叉杆的叉管，叉管周向内壁与叉杆的周向外壁之间设有防擦套，叉杆尾端设有可拆卸连接的锁盖。通过防擦套来防止叉杆擦伤，增加使用寿命。

附图说明

图1为本实用新型一个实施例的主视示意图。

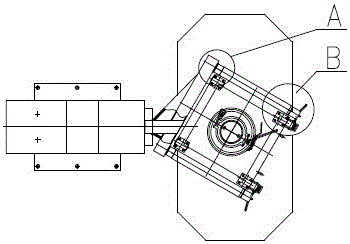

图2为本实用新型一个实施例的俯视示意图。

图3为图2A处放大图。

图4为图2B处放大图。

图5为图3C处放大图。

具体实施方式

下面结合附图对本实用新型作进一步说明：如图所示，一种装有带防刮擦叉管的料斗的混合机，包括安装柱1，所述安装柱1上设有由动力源驱动的用于带动料斗3转动的转动架2，所述转动架2上设有叉杆21， 所述料斗3上设有用于所述插接所述叉杆21的叉管31，所述叉管31周向内壁与所述叉杆21的周向外壁之间设有防擦套4，所述叉杆21尾端设有可拆卸连接的锁盖33。本实用新型提供一种装有带防刮擦叉管的料斗的混合机，其安装柱上设有由动力源驱动的用于带动料斗转动的转动架，转动架上设有叉杆，料斗上设有用于插接叉杆的叉管，叉管周向内壁与叉杆的周向外壁之间设有防擦套，叉杆尾端设有可拆卸连接的锁盖。通过防擦套来防止叉杆擦伤，增加使用寿命。

在本实施例中，如图所示，所述防擦套4由尼龙制成。尼龙耐磨性能好为优选方案，此处也可以采用胶木等其他耐磨材料。

在本实施例中，如图所示，所述锁盖33上设有操作手轮34。转动的时候操作更加方便。

在本实施例中，如图所示，所述锁盖33与所述叉杆21螺纹连接。装配方便，使用效果好。

在本实施例中，如图所示，所述叉管31内壁设有固定块35，所述固定块35内壁设有锯齿状的倒钩351，所述防擦套4上设有与所述倒钩351挤压配合的压槽41。装配稳固，不会脱出，使用效果好。

在本实施例中，如图所示，所述叉管31前后两端设有所述固定块35。进一步增加安装效果，防止掉出。

在本实施例中，如图所示，所述动力源为减速电机。提高输出扭矩，可以转动更大重量的料斗。

实施例不应视为对本实用新型的限制，但任何基于本实用新型的精神所作的改进，都应在本实用新型的保护范围之内。
