一种烯烃聚合生产的催化剂预接触单元的制作方法

本发明属于聚丙烯制备，具体涉及一种烯烃聚合生产的催化剂预接触单元。

背景技术：

1、聚丙烯生产采用双环管加一个气相反应器的中石化第二代聚丙烯工艺技术，催化剂预接触单元包括催化剂系统，原料丙烯系统，冲洗油系统。主催化剂、三乙基铝和给电子体由各自的计量泵送入催化剂预接触罐，通过预接触罐搅拌器搅拌混合均匀，经过催化剂预接触罐顶部溢流口溢流后，进入催化剂在线混合器中；原料丙烯经过换热器低温冷却后，通过进料管线进入在线混合器，催化剂在在线混合器中与低温丙烯混合后进入预聚反应器。催化剂预接触罐进出料管线上设置冲洗油系统，当在线混合器的管线压力波动时可以使用冲洗油对管线进行冲洗，将管线中的堵塞物带出，一旦在线混合器及管线堵塞，可以使用冲洗油对其进行清理置换，确保清理过程安全。

2、目前采用的结构存在一旦丙烯进料线堵塞，无法在线清理，在线混合器丙烯堵塞的那条线将无法正常备用，极大的制约了装置稳定生产。目前在用的冲洗油系统由于冲洗油管线太长，冲洗前无法确定冲洗油的实际压力，在冲洗过程中极易造成在线混合器中物料反窜，进而造成在线混合器及其冲洗油管线堵塞，同时因为冲洗油管线堵塞，无法使用冲洗油对在线混合器及其管线进行清理置换，给后续检修清理工作带来了极大的安全隐患。目前采用的结构催化剂预接触罐的催化剂出口管线与溢流管线为焊接结构，一旦催化剂预接触罐的催化剂出口及球阀前溢流管线因杂质堵塞或者预接触罐搅拌器故障检修时，无法快速清理检修。

技术实现思路

1、针对现有技术的不足，本发明的目的是提供一种烯烃聚合生产的催化剂预接触单元，可有效避免原料反窜导致的在线混合器堵塞、冲洗油管线堵塞问题，同时也能缩短催化剂预接触罐及在线混合器管线堵塞或者预接触罐搅拌器故障的检修时间，降低检修过程中的安全风险。

2、为实现上述目的，本发明采用的技术方案为：

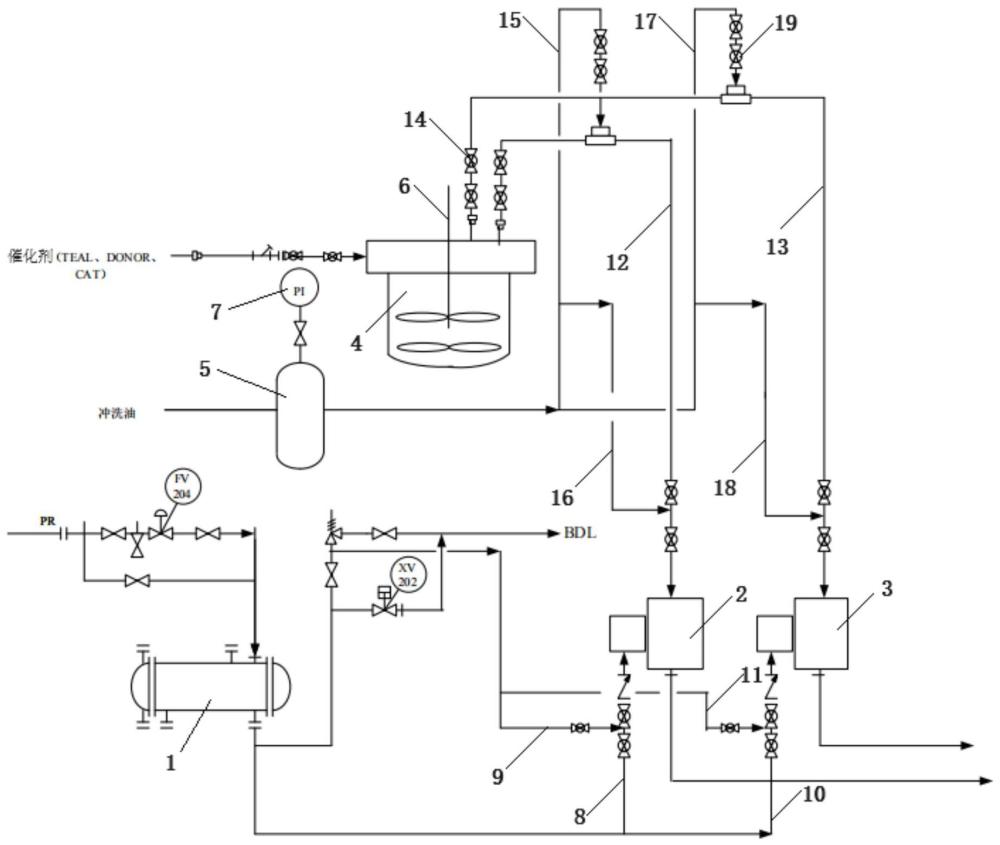

3、一种烯烃聚合生产的催化剂预接触单元，包括进料冷却器、第一在线混合器、第二在线混合器、催化剂预接触罐、冲洗油稳压储罐，其中：

4、进料冷却器的出料口通过丙烯进料线一、丙烯进料线二与第一在线混合器的进料口连接；进料冷却器的出料口通过丙烯进料线三、丙烯进料线四与第二在线混合器的进料口连接；即第一在线混合器和第二在线混合器均设置有两条丙烯进料线，当实际生产中当一条丙烯进料线发生堵塞时可以快速进行在线切换；

5、催化剂预接触罐通过出料管线一与第一在线混合器连接；催化剂预接触罐通过出料管线二与第二在线混合器连接；出料管线一、出料管线二的两端均安装有出料线球阀；出料线球阀的数量为两个，即双球阀设置；

6、冲洗油稳压储罐通过冲洗油管线一与第一在线混合器连接，冲洗油稳压储罐与第一在线混合器之间还连接有侧向冲洗油线一；冲洗油稳压储罐通过冲洗油管线二与第二在线混合器连接，冲洗油稳压储罐与第二在线混合器之间还连接有侧向冲洗油线二。进一步的，冲洗油管线一、冲洗油管线二上均安装有冲洗油线球阀；冲洗油线球阀的数量为两个。

7、进一步方案，催化剂预接触罐中安装有预接触罐搅拌器，输送至催化剂预接触罐中的催化剂通过预接触罐搅拌器搅拌混合均匀，然后经催化剂预接触罐中的顶部溢流管线流出后进入第一在线混合器、第二在线混合器中。

8、进一步方案，催化剂预接触罐包括催化剂预接触罐盖板，催化剂预接触罐盖板上安装有顶部溢流管线与催化剂出口管线，顶部溢流管线与催化剂出口管线通过卡扣连接。相比于现有的焊接形式，当顶部溢流管线与催化剂出口管线因杂质堵塞或者预接触罐搅拌器故障检修时，可以快速拆卸，大大缩短催化剂预接触罐及预接触罐搅拌器故障处理时间；同时消除了催化剂预接触罐中催化剂出口管线在拆除过程出现折弯、折扁、甚至折断的风险。

9、进一步方案，冲洗油稳压储罐安装有压力表，可以实时监测冲洗油压力。

10、与现有技术相比，本发明的有益效果为：

11、(1)第一在线混合器和第二在线混合器均采用两条丙烯进料线，一旦其中一条丙烯进料线发生堵塞可以快速进行在线切换，减少了在线混合器之间的切换操作，减少了切换过程中发生管线堵塞的风险，大大提高了在线混合器运行稳定性。同时解决了现有技术下丙烯进料管线无法在线清理的问题；采用本发明技术即使丙烯进料线出现堵塞，对应的在线混合器也能正常备用，解决了制约了装置稳定生产的瓶颈问题。

12、(2)本发明中催化剂预接触罐的出料管线以及冲洗油管线均采用双球阀设置，一旦相应管线出现堵塞，可以将堵塞的管线直接隔离拆除处理，解决了现有技术下催化剂预接触罐的出料管线至在线混合器无法油洗的问题，大大降低了清理管线的风险，同时通过直接更换堵塞管线，缩短故障处理时间。

13、(3)本发明通过设置冲洗油稳压储罐，并安装压力表，可以通过稳压储罐实时监测冲洗油压力，确保在对在线混合器进行顶油操作时不会因油压低导致物料反窜进而堵塞冲洗油管线。解决了现有技术下冲洗油管线太长，存在压降问题，冲洗前无法确定冲洗油的实际压力，在冲洗过程中极易造成在线混合器物料反窜，进而造成在线混合器及冲洗油管线堵塞的问题。

技术特征：

1.一种烯烃聚合生产的催化剂预接触单元，其特征在于：包括进料冷却器、第一在线混合器、第二在线混合器、催化剂预接触罐、冲洗油稳压储罐，其中：

2.根据权利要求1所述的烯烃聚合生产的催化剂预接触单元，其特征在于：所述冲洗油稳压储罐与第一在线混合器之间还连接有侧向冲洗油线一；所述冲洗油稳压储罐与第二在线混合器之间还连接有侧向冲洗油线二。

3.根据权利要求2所述的烯烃聚合生产的催化剂预接触单元，其特征在于：所述冲洗油管线一、冲洗油管线二上均安装有冲洗油线球阀；所述冲洗油线球阀的数量为两个。

4.根据权利要求1至3任一项所述的烯烃聚合生产的催化剂预接触单元，其特征在于：所述催化剂预接触罐中安装有预接触罐搅拌器。

5.根据权利要求1至3任一项所述的烯烃聚合生产的催化剂预接触单元，其特征在于：所述冲洗油稳压储罐安装有压力表。

6.根据权利要求1至3任一项所述的烯烃聚合生产的催化剂预接触单元，其特征在于：所述出料线球阀的数量为两个。

7.根据权利要求1至3任一项所述的烯烃聚合生产的催化剂预接触单元，其特征在于：所述催化剂预接触罐包括催化剂预接触罐盖板，所述催化剂预接触罐盖板上安装有顶部溢流管线与催化剂出口管线，所述顶部溢流管线与催化剂出口管线通过卡扣连接。

技术总结
本发明公开了一种烯烃聚合生产的催化剂预接触单元，包括进料冷却器、第一在线混合器、第二在线混合器、催化剂预接触罐、冲洗油稳压储罐；进料冷却器的出料口通过丙烯进料线一、丙烯进料线二与第一在线混合器的进料口连接，进料冷却器的出料口通过丙烯进料线三、丙烯进料线四与第二在线混合器的进料口连接；催化剂预接触罐通过出料管线一与第一在线混合器连接；催化剂预接触罐通过出料管线二与第二在线混合器连接；出料管线一、出料管线二的两端均安装有出料线球阀；本发明提供的催化剂预接触单元可有效避免原料反窜导致的在线混合器堵塞、冲洗油管线堵塞等问题，同时也能缩短催化剂预接触罐故障的检修时间，降低检修过程中的安全风险。

技术研发人员：甘家贵,孙丰年,王中杰,江本宏,李小亮,张元元
受保护的技术使用者：中安联合煤化有限责任公司
技术研发日：
技术公布日：2024/4/17
