一种多功能高温消防排烟风机的制作方法

本实用新型涉及一种消防器械技术领域，具体涉及一种多功能高温消防排烟风机。

背景技术：

高温消防排烟风机适用于高层建筑、地下建筑及隧道、烘房等通风换气或高温排烟。能在280℃高温条件下连续运转30分钟以上，介质温度100℃条件下连续运行20小时/次不损坏，是理想的消防必备设施。

目前，建筑防火排烟系统漏暴的问题很多，特别是高层建筑防火排烟系统的好坏非常重要，很多火灾是因排烟系统不好产生很严重的后果。现在的高层建筑很多都设置有消防排烟系统，排出火灾燃烧产生的大量有毒浓烟。在消防排烟系统中，排烟风机是其核心部件，工作的稳定性决定着整个系统的好坏。

众所周知，当一个建筑物发生火灾的时候，将会产生大量的浓烟，这些烟雾严重的干扰建筑物内人员逃离，干扰消防人员救人、救物。现有的消防风机功能单一，并不能探测消防风机内的温度，并以此来估算消防时风机的运行时间，若温度太高，则风机运行时间短，人们则需要准备其它排烟措施，若预估错误，则会造成重大损失；而且排风风机运行时，电机产生大量的热量无法排出，将会影响电机的使用寿命。

技术实现要素：

本实用新型提供一种多功能高温消防排烟风机，解决了现有的消防风机功能单一，并不能探测消防风机内的温度，并以此来估算消防时风机的运行时间以及电机使用寿命短的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种多功能高温消防排烟风机，包括风机本体，所述风机本体的进风口侧固定安装有集风罩，所述集风罩的进风口固定安装有滤网，所述集风罩的底部还焊接有集尘槽，所述风机本体包括外壳和电机，所述外壳内设有若干个冷媒管，所述电机固定安装在外壳内腔的电机座上，且电机外表面还设有隔热电机罩，所述隔热电机罩内部通过冷却水管连通电机座，且贯穿外壳连接外端，所述冷却水管一端有进水口，且在隔热电机罩内环绕设置在电机周围，所述电机的一侧通过转轴固定安装有扇叶，所述外壳的内壁上还设置有换热装置，所述换热装置内一侧设有吸附层，且所述换热装置内设置有冷媒管，所述换热装置靠近扇叶的一侧设有温度感应器，且在所述风机本体的外侧还设有蜂鸣器。

作为本实用新型的一种优选技术方案，所述电机座为绝热材料制成。

作为本实用新型的一种优选技术方案，所述冷却水管的另一端设有出水口。

作为本实用新型的一种优选技术方案，所述扇叶的数量设置有三个，且三个扇叶成环形阵列设置在转轴一端的转盘周围。

本实用新型所达到的有益效果是：本实用新型在外壳外侧设置有温度感应器，能够随时监测风机本体内的温度，若温度太高，则排烟风机运行时间较短，人们则需要立刻准备其它排烟措施，否则会对人们的安全和财产造成重大损害，若温度较低，则人们不用浪费人力准备其它排烟措施，全力投入到救灾中；电机运行时产生的热量通过环绕在其四周的冷却水管进行冷却，有效增加了其使用寿命。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型一种多功能高温消防排烟风机的主视结构示意图；

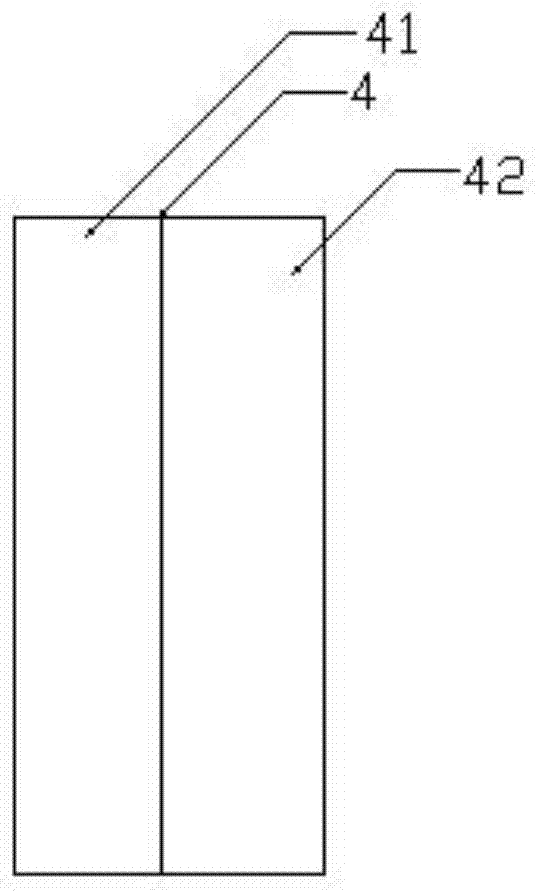

图2是本实用新型一种多功能高温消防排烟风机的换热装置内部结构示意图；

图中：1、风机本体；2、外壳；3、电机；4、换热装置；41、吸附层；42、冷媒管；5、隔热电机罩；6、电机座；7、转轴；8、扇叶；9、集风罩；10、滤网；11、集尘槽；12、冷却水管；13、进水口；14、温度感应器；15、蜂鸣器；16、出水口。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：如图1-2所示，本实用新型一种多功能高温消防排烟风机，包括风机本体1，风机本体1的进风口侧固定安装有集风罩9，集风罩9能够提高风机本体1的吸烟效率，集风罩9的进风口固定安装有滤网10，滤网10能够对烟雾中的粉尘进行过滤，避免粉尘进入风机本体1的内部，集风罩9的底部还焊接有集尘槽11，被滤网10阻隔下的粉尘落入集尘槽11，方便了粉尘的集中处理，风机本体1包括外壳2和电机3，外壳2内设有若干个冷媒管42，能有效对高温烟雾降热，减小对排烟风机的损坏，电机3固定安装在外壳内腔的电机座6上，且电机3外表面还设有隔热电机罩5，隔热电机罩5能够避免电机3处于高温条件下工作，延长了电机3的使用寿命，隔热电机罩5内部通过冷却水管12连通电机座6，且贯穿外壳2连接外端，冷却水管12一端有进水口13，通过进水口13流入冷却水，冷却水沿着冷却水管12环绕电机3冷却，且在隔热电机罩5内环绕设置在电机3周围，电机3的一侧通过转轴7固定安装有扇叶8，外壳2的内壁上还设置有换热装置4，换热装置4内一侧设有吸附层41，能够避免细小颗粒进入风机本体1内，且换热装置4内设置有冷媒管42，换热装置4靠近扇叶8的一侧设有温度感应器14，温度感应器14能够随时感应到风机本体1内的温度，且在风机本体1的外侧还设有蜂鸣器15，若温度达到风机本体1的最大承受温度，蜂鸣器15发出警告。

电机座6为绝热材料制成，避免高温烟雾对冷却水进行热化。

冷却水管12的另一端设有出水口16，冷却水对电机3冷却后从出水口16流出。

扇叶8的数量设置有三个，且三个扇叶8成环形阵列设置在转轴7一端的转盘周围。

具体的，在使用时，打开电机3，通入冷却水，冷却水从进水口13进入冷却水管12，冷却水沿着冷却水管12环绕电机3进行冷却，电机3带动扇叶8转动，从而对烟雾产生吸力，高温烟雾通过集风罩9进入风机本体1内，集风罩9上的滤网10能够对烟雾中的粉尘进行过滤，避免粉尘进入风机本体1的内部，被阻隔下来的粉尘落在集尘槽11内，方便定期处理，高温烟雾经过换热装置4时，冷媒管42对高温烟雾降温处理，而吸附层41对烟雾中的小颗粒进行吸附，换热装置4外的温度感应器14感应烟雾的温度，人们根据烟雾的温度判断排烟风机的使用时间，若温度较高，排烟风机不足以支撑到救灾结束，还需要准备其它排烟措施，若温度达到排烟风机承受的最大温度，蜂鸣器15发出警报，经过换热装置4的高温烟雾进入外壳2内，外壳2内的冷媒管42再次对高温烟雾冷却，最终烟雾通过另一端的换热装置4排出。

该种多功能高温消防排烟风机，本实用新型在外壳外侧设置有温度感应器，能够随时监测风机本体内的温度，若温度太高，则排烟风机运行时间较短，人们则需要立刻准备其它排烟措施，否则会对人们的安全和财产造成重大损害，若温度较低，则人们不用浪费人力准备其它排烟措施，全力投入到救灾中；电机运行时产生的热量通过环绕在其四周的冷却水管进行冷却，有效增加了其使用寿命。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
