一种便于维护的散热风扇的制作方法

本技术涉及散热风机，具体为一种便于维护的散热风扇。

背景技术：

1、散热风机广泛运用于各类电器中，用于处理电器在使用时产生、积累的热量，这些热量若不及时排出，会对电子造成不同程度的损坏。

2、目前的直流无刷散热风机，大都是单层风叶，结构简单，风量、风压相对较低，散热效果不足。

3、中国专利网公开了一种双层或多层扇叶的散热风机cn215409395u，通过在驱动轴上设置多层扇叶组，在相同结构尺寸的风机中，达到更大的风量和风压，从而满足散热使用需求，但是由于扇叶数量增加，在使用中，风扇积灰、扇叶损坏的概率也随着增加，而且由于一体成型的结构设计，不利于对散热风机进行清洁和维护，需要进行改进。

技术实现思路

1、本实用新型的目的在于提供一种便于维护的散热风扇，具备多层可拆卸扇叶结构的特点，以解决上述背景技术中提出的问题。

2、为了解决上述技术问题，本实用新型提供如下技术方案：一种便于维护的散热风扇，包括风机转轴、风扇和风机壳，所述风扇安装在风机转轴上，所述风机转轴和风扇的组合结构安装在风机壳内部。

3、在需要对散热风机进行维护时，首先拆卸下风机壳顶部的顶盖，将风机转轴和风扇的组合结构从风机壳内取出，检查风扇上各个结构的状态，若出现需要进行维护的地方，则仅需要将问题点对于的当个风扇组件拆下，进行维修或者更换，若是风机转轴故障，则需要将风扇拆下，安装在另一个可以正常使用的风机转轴上，无需额外更换风扇。

4、优选的，所述风机转轴包括转轴基座、分隔圈和风扇安装块，所述转轴基座为一个底部设有驱动电机的竖直转动轴结构，在顶部设有挡板结构，所述分隔圈为一个弹性塑胶圆环结构，设置在转轴基座的中部并将转轴基座等分为两部分，所述风扇安装块为设置在转轴基座上的两处前后突出矩形安装块结构，分别位于被分隔圈分隔出的两个区域内，两处风扇安装块的中心轴线相互垂直。

5、将安装在风机转轴上的两组风扇进行分隔和错位处理，避免风扇之间出现碰撞，同时还可以避免风扇之间相互干扰，导致风压下降的问题。

6、优选的，所述风扇包括叶片、半圆轴、固定孔和拼合磁极，所述风扇的单个组件为半圆环形，所述叶片为设置在风扇外表面的同规格倾斜扇叶，所述半圆轴为设置在风扇中心的半圆通孔，所述固定孔为设置在半圆轴内壁中心处的矩形凹槽结构，所述拼合磁极设置在半圆轴两端拼接面上，两侧各设置了相互匹配的插槽和插块结构。

7、优选的，所述固定孔与转轴基座上的风扇安装块上相互匹配，当风扇安装在风机转轴上时，所述半圆轴与转轴基座为同轴圆柱结构。

8、使风扇可以完全贴合安装在风机转轴上，提高风扇的转动效率。

9、优选的，所述拼合磁极的左端从上到下设置插块、插槽和插块，右端从上到下设置插槽、插块和插槽，插块和插槽内都设有磁铁，可以进行相互拼合和磁吸固定。

10、使半个圆环型的风扇可以两个之间相互拼合成一个完整结构，同时可以进行快速拆卸，便于维护。

11、优选的，所述风机壳包括网格支架、顶盖和接线电极，所述网格支架为整体使用碳纤维材质的三角网格框架结构，所述顶盖为十字形的可拆卸盖板，安装在网格支架的顶部，所述接线电极设置在网格支架的底部四角上，为可用于与外部电源焊接形成电路的金属盘结构。

12、网格型的网格支架可以提高风扇将热气吸入的效率，从而提高散热效果。

13、优选的，所述风机转轴安装在网格支架的内部中心处，并通过网格支架与接线电极相连，从而接入外部电源。

14、使风机转轴避免出现多个外部线路影响风扇运作的问题。

15、与现有技术相比，本实用新型提供了一种便于维护的散热风扇，具备以下有益效果：该便于维护的散热风扇，通过将转轴和风扇分离，并风扇设计为由两个相同规格拼接组合而成的组合结构，使转轴或者风扇单独出现故障和损坏时，可以通过将装置进行拆分取出，进行部件的单独维修或者更换，这种设计结构降低了人工维护的难度，也避免了在出现故障时进行整机维修或报废时需要消耗的巨大成本。

技术特征：

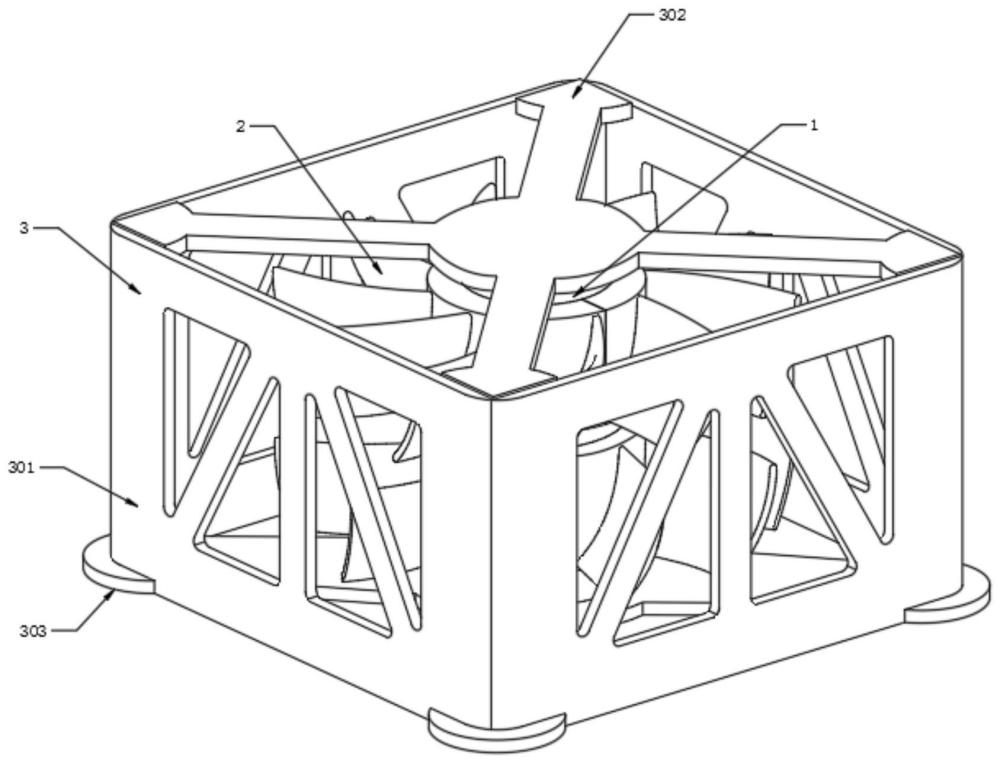

1.一种便于维护的散热风扇，包括风机转轴(1)、风扇(2)和风机壳(3)，其特征在于：所述风扇(2)安装在风机转轴(1)上，所述风机转轴(1)和风扇(2)的组合结构安装在风机壳(3)内部。

2.根据权利要求1所述的一种便于维护的散热风扇，其特征在于：所述风机转轴(1)包括转轴基座(101)、分隔圈(102)和风扇安装块(103)，所述转轴基座(101)为一个底部设有驱动电机的竖直转动轴结构，在顶部设有挡板结构，所述分隔圈(102)为一个弹性塑胶圆环结构，设置在转轴基座(101)的中部并将转轴基座(101)等分为两部分，所述风扇安装块(103)为设置在转轴基座(101)上的两处前后突出矩形安装块结构，分别位于被分隔圈(102)分隔出的两个区域内，两处风扇安装块(103)的中心轴线相互垂直。

3.根据权利要求1所述的一种便于维护的散热风扇，其特征在于：所述风扇(2)包括叶片(201)、半圆轴(202)、固定孔(203)和拼合磁极(204)，所述风扇(2)的单个组件为半圆环形，所述叶片(201)为设置在风扇(2)外表面的同规格倾斜扇叶，所述半圆轴(202)为设置在风扇(2)中心的半圆通孔，所述固定孔(203)为设置在半圆轴(202)内壁中心处的矩形凹槽结构，所述拼合磁极(204)设置在半圆轴(202)两端拼接面上，两侧各设置了相互匹配的插槽和插块结构。

4.根据权利要求3所述的一种便于维护的散热风扇，其特征在于：所述固定孔(203)与转轴基座(101)上的风扇安装块(103)上相互匹配，当风扇(2)安装在风机转轴(1)上时，所述半圆轴(202)与转轴基座(101)为同轴圆柱结构。

5.根据权利要求3所述的一种便于维护的散热风扇，其特征在于：所述拼合磁极(204)的左端从上到下设置插块、插槽和插块，右端从上到下设置插槽、插块和插槽，插块和插槽内都设有磁铁，可以进行相互拼合和磁吸固定。

6.根据权利要求1所述的一种便于维护的散热风扇，其特征在于：所述风机壳(3)包括网格支架(301)、顶盖(302)和接线电极(303)，所述网格支架(301)为整体使用碳纤维材质的三角网格框架结构，所述顶盖(302)为十字形的可拆卸盖板，安装在网格支架(301)的顶部，所述接线电极(303)设置在网格支架(301)的底部四角上，为可用于与外部电源焊接形成电路的金属盘结构。

7.根据权利要求6所述的一种便于维护的散热风扇，其特征在于：所述风机转轴(1)安装在网格支架(301)的内部中心处，并通过网格支架(301)与接线电极(303)相连，从而接入外部电源。

技术总结
本技术涉及散热风机技术领域，具体为一种便于维护的散热风扇，包括风机转轴、风扇和风机壳，所述风扇安装在风机转轴上，所述风机转轴和风扇的组合结构安装在风机壳内部。该便于维护的散热风扇，通过将转轴和风扇分离，并风扇设计为由两个相同规格拼接组合而成的组合结构，使转轴或者风扇单独出现故障和损坏时，可以通过将装置进行拆分取出，进行部件的单独维修或者更换，这种设计结构降低了人工维护的难度，也避免了在出现故障时进行整机维修或报废时需要消耗的巨大成本。

技术研发人员：高志横
受保护的技术使用者：深圳市华欣荣塑胶电子有限公司
技术研发日：20240122
技术公布日：2024/8/21
