放大器检测口的防掉螺塞的制作方法

本发明属于电视和通讯技术领域，更明确地说涉及放大器检测口的防掉螺塞的设计。

背景技术：

放大器是可以放大同一通路上上行信号和下行信号的放大器。它用于电视传输和通讯系统中，常被安装于室外传输线路的塔台、线杆等高处。为防止室外日晒雨淋风沙霜雾的长期腐蚀和恶劣影响，外壳为密封。为便于在线检测其内部工作状态，其上盖上留有带内螺纹的检测口。正常情况下，检测口以螺塞紧固堵塞。需要检测时，用扳手或螺刀将螺塞拆下，即可用检测棒伸入进行检测。检测完毕后，再将螺塞紧固其上。

传统的螺塞为普通结构，放大器又安装于室外高处，螺塞被拆下后很容易从高处掉下。拾起再送回高处也并不容易。因此给检测人员带来麻烦，很不方便。

技术实现要素：

本发明的目的，就在于克服上述缺点和不足，提供一种放大器检测口的防掉螺塞。它带有连接片，即使拆开螺塞后也不会掉下，而且不影响检测。能防止被拆下的螺塞从高处掉落，十分方便。

为了达到上述目的，本发明安装在放大器检测口中，包括带有外螺纹的螺塞、以螺钉紧固在螺塞尾部端面的螺孔中的连接片。连接片为丁字形，丁字形连接片的竖的端部带有借以固定在螺塞上的孔。丁字形连接片的横左右对称，其长度大于检测口的直径。这一尺寸可以确保螺塞从检测口中拧下时不会脱落。

螺塞的头部为外六角形。螺塞上套装着密封垫圈，可以保证拧紧后放大器的密封和耐候性能。

本发明的任务就是这样完成的。

本发明带有连接片，即使拆开螺塞后也不会掉下，而且不影响检测。能防止被拆下的螺塞从高处掉落，检测时十分方便。它可广泛应用于各种放大器中。

附图说明

图1为本发明的结构示意图。

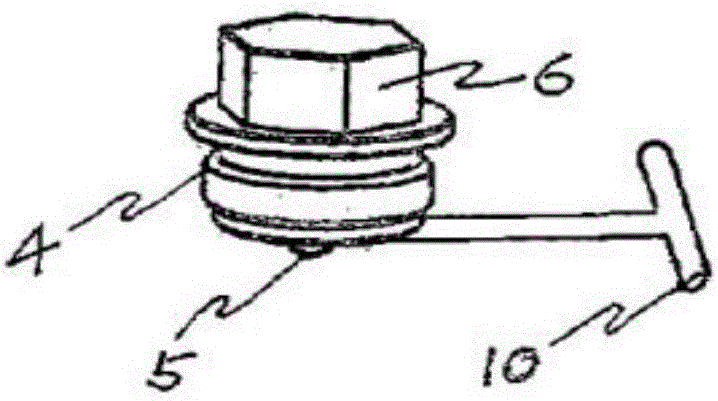

图2为其立体图，但拆去密封垫圈。

图3为其安装后的示意图，但拆去3个防掉螺塞。

具体实施方式

实施例1。一种放大器检测口的防掉螺塞，如图1～图3所示。它安装在放大器上盖1的检测口2中。包括带有外螺纹3的螺塞4、以螺钉5紧固在螺塞4的尾部端面的螺孔中的连接片7。连接片7为丁字形，丁字形连接片7的竖8的端部带有借以固定在螺塞上的孔9。丁字形连接片7的横10左右对称，其长度大于检测口2的直径。这一尺寸可以确保螺塞4从检测口2中拧下时不会脱落。

螺塞4的头部6为外六角形。螺塞4上套装着密封垫圈11，可以保证拧紧在放大器上之后的密封和耐候性能。

实施例1带有连接片，即使拆开螺塞后也不会掉下，而且不影响检测。能防止被拆下的螺塞从高处掉落，检测时十分方便。它可广泛应用于各种放大器中。
