一种高速运动线性体的尾部柔性约束保护装置的制作方法

本实用新型涉及一种冲击过载甩尾的保护装置，具体的涉及一种高速运动线性体的尾部柔性约束保护装置。

背景技术：

许多场合，使用线性体拖带变质量物体需要进行高速直线或抛物线运动，由于尾部拖带物体密度与线性体不同，会在线性体尾部和拖带物体上出现甩尾效应现象，即线性体尾部会产生冲击过载，其尾部和拖带物体将承受冲击载荷作用，速度越高甩尾效应越明显；拖带物体和线性体密度差异越大时，冲击过载情况也越严重，可能造成线性体和拖带物体损坏。

技术实现要素：

本实用新型所要解决的技术问题是提供一种高速运动线性体的尾部柔性约束保护装置，可以解决高速运动线性体尾部产生冲击载荷甩尾的问题。

本实用新型解决上述技术问题的技术方案如下：一种高速运动线性体的尾部柔性约束保护装置，包括本体、扭簧座、弹性束缚板、卡板簧、扭簧、连接件和销轴，所述扭簧座和弹性束缚板分别固定安装在所述本体的不同位置上，所述卡板簧上平行的设有两个固定端，所述扭簧座上平行的设有两块固定板，所述卡板簧的两个固定端位于所述扭簧座的两块固定板之间，且所述卡板簧的两个固定端和扭簧座的两块固定板均套穿所述销轴上，位于所述卡板簧的两个固定端之间的一段销轴上套装有所述扭簧，所述连接件装持在所述卡板簧中，所述连接件的一端连接在线性体上，另一端连接被拖带物体，且被拖带物体搁置约束在所述弹性束缚板上。

本实用新型的有益效果是：在使用本实用新型一种高速运动线性体的尾部柔性约束保护装置时，卡板簧在扭簧的扭力作用下产生夹持力，在线性体高速运动的情况下，与其连接的连接件在卡板簧下夹持被柔性约束，线性体尾部速度被减缓；当被拖带物体被拖带起动时，因受弹性束缚板的支承约束，相互之间撞击能量被性束缚板弹性变形吸收，而达到对被拖带物体保护目的；本实用新型结构简单，操作便捷，使用效果良好，在线性体和被拖带物体的运动不产生干涉条件下，可以保护线性体不被损坏；在冲击过载减小和弹性缓冲防护状况下，较大程度地降低了线性体的强度要求，这样大幅度减小线性体的体积和质量；线性体运动速度越高，使用效果越明显，具有显著的经济效益和广阔的推广应用前景。

在上述技术方案的基础上，本实用新型还可以做如下改进。

进一步，所述卡板簧由弹性材料构成。

采用上述进一步方案的有益效果是：卡板簧由弹性材料构成，进一步增加了连接件与卡板簧之间的柔性连接程度。

进一步，所述扭簧为可调节的扭簧。

采用上述进一步方案的有益效果是：扭簧为可调节的扭簧，则可以调节卡板簧产生的夹持力，适用于不同的被拖带物体，可以使得本实用新型广泛应用。

进一步，所述弹性束缚板为聚氨酯板。

采用上述进一步方案的有益效果是：聚氨酯板的弹性好，具有优良的复原性。

进一步，所述被拖带物体为变质量物体。

附图说明

图1为本实用新型一种高速运动线性体的尾部柔性约束保护装置的主视 图图；

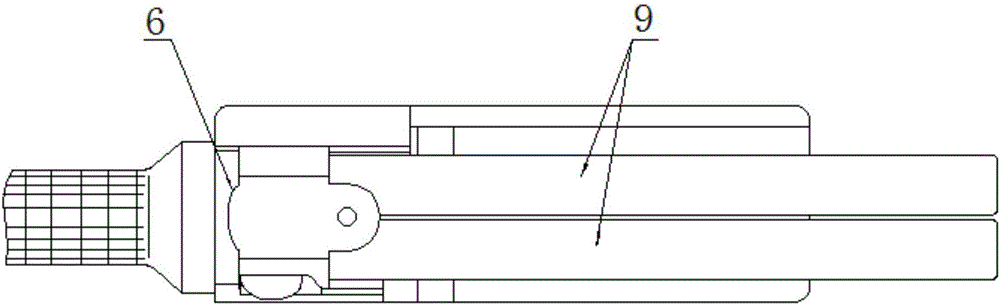

图2为本实用新型一种高速运动线性体的尾部柔性约束保护装置的俯视图。

附图中，各标号所代表的部件列表如下：

1、本体，2、扭簧座，3、弹性束缚板，4、卡板簧，5、扭簧，6、连接件，7、销轴，8、线性体，9、被拖带物体。

具体实施方式

以下结合附图对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。

如图1和图2所示，一种高速运动线性体的尾部柔性约束保护装置，包括本体1、扭簧座2、弹性束缚板3、卡板簧4、扭簧5、连接件6和销轴7，所述本体1作为扭簧座2和弹性束缚板3的基础并装配在其他固定结构上，所述扭簧座2和弹性束缚板3分别固定安装在所述本体1的不同位置上，所述卡板簧4上平行的设有两个固定端，所述扭簧座2上平行的设有两块固定板，所述卡板簧4的两个固定端位于所述扭簧座2的两块固定板之间，且所述卡板簧4的两个固定端和扭簧座2的两块固定板均套穿所述销轴7上，位于所述卡板簧4的两个固定端之间的一段销轴上套装有所述扭簧5，所述连接件6装持在所述卡板簧4中，所述连接件6的一端连接在线性体8上，另一端连接被拖带物体9，且被拖带物体9搁置约束在所述弹性束缚板3上。所述卡板簧4由弹性材料构成。所述扭簧5为可调节的扭簧。所述弹性束缚板3为聚氨酯板。所述被拖带物体9为变质量物体。

本实用新型一种高速运动线性体的尾部柔性约束保护装置的工作原理为：卡板簧4采用弹性材料制作，卡板簧4在可调节的扭簧5扭力作用下产生夹持力，由于扭簧5是可调节的，所以卡板簧4产生的夹持力也可调节。 使用时连接件6装持在卡板簧4中，被拖带物体9则被弹性束缚板3支承约束。当线性体8高速运动时，其尾部的连接件6在卡板簧4下夹持被柔性约束，线性体8尾部速度被减缓；被拖带物体9被拖带起动时，被拖带物体9会随着连接件的运动，被拖带物体9在运动的时候会撞击弹性束缚板3，由于弹性束缚板3具有弹性且可对被拖带物体9进行限位，因此被拖带物体9会受弹性束缚板3支承约束，相互之间撞击能量被弹性束缚板3弹性变形吸收，而达到对被拖带物体9的保护目的。在本实用新型的系统作用下，对线性体8和被拖带物体9实现柔性约束和保护作用。

本实用新型一种高速运动线性体的尾部柔性约束保护装置，对在线性体尾部拖带变质量物体进行柔性约束，对线性体和被拖带物体的运动不产生干涉，并适当减缓线性体尾部速度，从而减小冲击过载和甩尾效应；为防止被拖带物体起始运动与其它硬物相撞击，被拖带物体尺寸越大则撞击几率越高，同时采用既有一定硬度又具有弹性的聚氨酯板进行缓冲，起到保护作用。

本实用新型结构简单，操作便捷，使用效果良好，在线性体和拖带物体的运动不产生干涉条件下，可以保护不被损坏；在冲击过载减小和弹性缓冲防护状况下，较大程度地降低了线性体的强度要求，这样大副度减小线性体的体积和质量。线性体运动速度越高，使用效果越明显，具有显著的经济效益和广阔的推广应用前景。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
