一种进罐输送的齿轮箱机构的制作方法

本实用新型属于罐体灌装设备技术领域，具体涉及一种进罐输送的齿轮箱机构。

背景技术：

随着国民经济的不断增长，百姓生活水平的提高，以及对环保方面的重视，国内易拉罐历经几次危机之后将迎来灿烂的日子。易拉罐业的发展与该地区经济发展水平息息相关，经济发展促进环保意识提高，促进对有效资源的循环使用，从而形成一个良性循环。

罐体灌装过程中，在现有技术中，由于齿轮设计的不合理，会造成齿轮箱座在高速及大功率运动下，同步带轮传动的稳定性差，会使齿轮箱机械性能差，而且会经常维修，给生产中带来很大的麻烦。

技术实现要素：

本实用新型的目的在于提供一种进罐输送的齿轮箱机构，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种进罐输送的齿轮箱机构，包括箱体、第二转轴和尾轴固定座，所述箱体的左侧通过上盖和下盖与箱盖固定连接，所述上盖、下盖与箱盖相互之间形成一个空腔，该空腔内设有第一转轴，所述第一转轴与第一圆弧锥齿固定连接，所述第二转轴的一端设置在空腔内，所述第二转轴上设有第二圆弧锥齿，所述第二圆弧锥齿与第一圆弧锥齿啮合，所述第二转轴通过螺栓和螺帽与箱体的内部两侧固定连接，所述第二转轴的外侧设有第一套子，所述第二转轴与第一套子之间设有圆锥滚子轴承，所述第二转轴与同步带轮传动连接，所述尾轴固定座设置在箱体的右端，且尾轴固定座与同步带轮连接，所述尾轴固定座的上端设有第三套子，所述第三套子内设有油嘴，所述油嘴与深沟球轴承连通。

优选的，所述上盖上设有第一调整垫和骨架油封。

优选的，所述箱盖的外侧面设有闷盖，所述闷盖的中心上设有铝油标。

优选的，所述圆锥滚子轴承的外侧设有盖子。

优选的，所述同步带轮右侧套有第二套子。

优选的，所述第一圆弧锥齿的外侧设有第二调整垫，所述第二调整垫与下盖固定连接。

优选的，所述第二圆弧锥齿的外侧设有第三调整垫。

本实用新型的技术效果和优点：该进罐输送的齿轮箱机构，通过第一转轴上的第一圆弧锥齿与第二转轴上的第二圆弧锥齿啮合，同步带轮和第二转轴传动连接，且特制的齿轮箱座保证在高速及大功率运动下，同步带轮传动的稳定性；因此，本实用新型设计合理，能够提高齿轮箱的稳定性，具有很好的市场应用前景。

附图说明

图1为本实用新型的结构示意图；

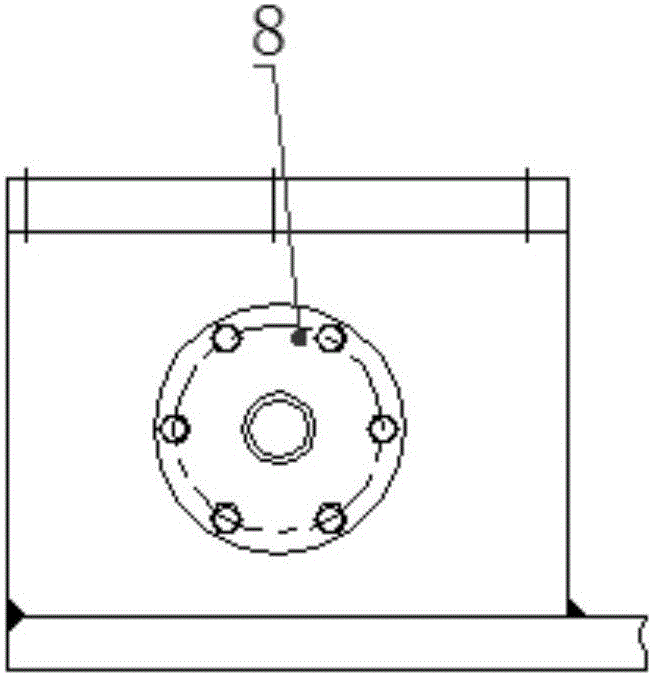

图2为本实用新型的侧视图。

图中：1箱体、2箱盖、3第一转轴、4第二转轴、5第一套子、6第一圆弧锥齿、7第二圆弧锥齿、8闷盖、9上盖、10下盖、11盖子、12同步带轮、13第二套子、14尾轴固定座、15第三套子、16第一调整垫、17第二调整垫、18第三调整垫、19圆锥滚子轴承、20深沟球轴承、21骨架油封、22油嘴。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-2所示的一种进罐输送的齿轮箱机构，包括箱体1、第二转轴4和尾轴固定座14，所述箱体1的左侧通过上盖9和下盖10与箱盖2固定连接，所述上盖9、下盖10与箱盖2相互之间形成一个空腔，所述上盖9上设有第一调整垫16和骨架油封21，所述箱盖2的外侧面设有闷盖8，所述闷盖8的中心上设有铝油标，该空腔内设有第一转轴3，所述第一转轴3与第一圆弧锥齿6固定连接，所述第一圆弧锥齿6的外侧设有第二调整垫17，所述第二调整垫17与下盖10固定连接，所述第二转轴4的一端设置在空腔内，所述第二转轴4上设有第二圆弧锥齿7，所述第二圆弧锥齿7的外侧设有第三调整垫18，所述第二圆弧锥齿7与第一圆弧锥齿6啮合，所述第二转轴4通过螺栓和螺帽与箱体1的内部两侧固定连接，所述第二转轴4的外侧设有第一套子5，所述第二转轴4与第一套子5之间设有圆锥滚子轴承19，所述圆锥滚子轴承19的外侧设有盖子11，所述第二转轴4与同步带轮12传动连接，所述同步带轮12右侧套有第二套子13，所述尾轴固定座14设置在箱体1的右端，且尾轴固定座14与同步带轮12连接，所述尾轴固定座14的上端设有第三套子15，所述第三套子15内设有油嘴22，所述油嘴22与深沟球轴承20连通。

该进罐输送的齿轮箱机构，通过第一转轴3上的第一圆弧锥齿6与第二转轴4上的第二圆弧锥齿7啮合，同步带轮12和第二转轴4传动连接，且特制的齿轮箱座保证在高速及大功率运动下，同步带轮传动12的稳定性；因此，本实用新型设计合理，能够提高齿轮箱的稳定性，具有很好的市场应用前景。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
