一种新型特种设备考试车辆档位位置的检测装置的制作方法

本实用新型涉及一种档位位置检测装置，具体涉及一种新型特种设备考试车辆档位位置的检测装置。

背景技术：

现在特种设备（叉车和观光车）设备司机操作技能考试或训练中，叉车和观光车在考试时，对档位的使用必须要很准确，使用时机是否合适都有严格要求，一旦使用不当，会判其不及格。现在的判断是需要人工在现场观看和车辆运行的感觉，十分麻烦和标准不一致，同时对考试学员也十分不公平。

技术实现要素：

为克服当前现有技术的不足，本实用新型提供了一种新型特种设备考试车辆档位位置的检测装置。

本实用新型采取的技术方案是：一种新型特种设备考试车辆档位位置的检测装置，包括处理装置和采集装置，所述采集装置包括设在档位连杆机构端部的磁铁，以及设在所述磁铁周围的三个霍尔传感器，所述处理装置包括处理器，以及与所述处理器相连的数据存储模块、信号处理模块和无线通讯模块，所述信号处理模块的信号输入端连接所述霍尔传感器的信号输出端，所述无线通讯模块通过无线网络连接监测中心的主机。

进一步的，所述信号处理模块包括信号放大电路和低通滤波电路。

进一步的，所述信号处理模块包括运算放大器、若干个电阻和若干个电容；所述运算放大器的正输入端串联第一电阻R1和第二电阻R2后接霍尔传感器，同时正输入端还串联第一电容C1后接地；运算放大器的负输入端串联第三电阻R3后接地，同时负输入端还串联第四电阻R4后接输出端；运算放大器的输出端串联第二电容C2和第二电阻R2后接正输入端，同时输出端串联第五电阻R5后接处理器的IO。

进一步的，所述处理器上还连接有车速传感器，摄像头和转速传感器。

进一步的，所述处理器上还连接有GPS定位模块。

进一步的，所述处理器采用FPGA芯片。

本实用新型的有益效果是：操作方便，测量准确，不但大大减轻了人力，还节约了成本。成功解决了以往人工判断的不准确问题，其利用三个方向的霍尔电压测量值的组合，测量同档位操作机构相连的磁铁在空间移动的轨迹，从而推算出车辆驾驶时档位的实时位置，再配合实时检测的车辆速度，从而可以判断其档位使用是否恰当。

附图说明

图1是采集装置结构示意图。

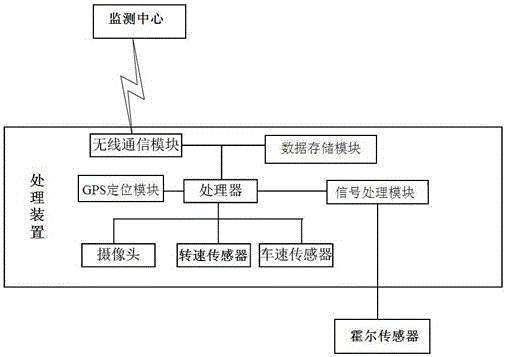

图2是处理装置结构示意图。

图3是信号处理模块电路图。

图中：1-档位连杆机构，2-磁铁，3-霍尔传感器。

具体实施方式

下面结合附图和具体实施例对本实用新型进行详细说明。

如图1和图2所示，一种新型特种设备考试车辆档位位置的检测装置，包括处理装置和采集装置，所述采集装置包括设在档位连杆机构1端部的磁铁2，以及设在所述磁铁2周围的三个霍尔传感器3，所述处理装置包括处理器，以及与所述处理器相连的数据存储模块、信号处理模块和无线通讯模块，所述信号处理模块的信号输入端连接所述霍尔传感器3的信号输出端，所述无线通讯模块通过无线网络连接监控中心的主机。

如图3所示，所述信号处理模块包括运算放大器、若干个电阻和若干个电容；所述运算放大器的正输入端串联第一电阻R1和第二电阻R2后接霍尔传感器，同时正输入端还串联第一电容C1后接地；运算放大器的负输入端串联第三电阻R3后接地，同时负输入端还串联第四电阻R4后接输出端；运算放大器的输出端串联第二电容C2和第二电阻R2后接正输入端，同时输出端串联第五电阻R5后接处理器的IO。

作为优选，本实用新型的处理器上还连接有车速传感器，摄像头和转速传感器，GPS定位模块。其中所述处理器采用FPGA芯片。

本本实用新型是用于特种设备（叉车和观光车）司机操作技能考试或训练中，车辆驾驶时，使用本装置可对档位进行实时检测。该产品利用同档位操作机件相连的杆上的磁铁，在磁铁的周围安装有三个方向的霍尔，相互作用，车辆驾驶移动档位时，同档位操作机件相连杆上的磁铁会有空间移动轨迹，在磁铁的周围三个方向安装有霍尔，会感应到磁场强度，通过计算三个霍尔的感应电压，可以准确检测到车辆驾驶时档位状态再配合车辆当时的速度，通过计算机可实时判断车辆驾驶时档位是否准确。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本领域的普通技术人员应该了解，上述实施例不以任何形式限制本实用新型的保护范围，凡采用等同替换等方式所获得的技术方案，均落于本实用新型的保护范围内。

本实用新型未涉及部分均与现有技术相同或可采用现有技术加以实现。
