一种拆卸方便的通信设备减震机架的制作方法

本实用新型涉及通信设备减震机架技术领域，具体为一种拆卸方便的通信设备减震机架。

背景技术：

通信设备是现代通信技术的重要成果，也是航天技术应用的重要领域。它具有覆盖面积大、频带宽、容量大、适用于多种业务、性能稳定可靠、机动灵活、不受地理条件限制、成本与通信距离无关等优点。多年来，它在国际通信、国内通信、国防通信、移动通信和广播电视等领域得到了广泛应用。

现有的通信设备都需要减震机架，确保通信设备的稳定性和减震功能，但是现有的减震机架多为一体化，不能进行拆卸，在使用运输时，增加了运输的时间和运输劳动力，并且在存放时，由于不便拆卸，导致扩大了存储的空间。

技术实现要素：

本实用新型的目的在于提供一种拆卸方便的通信设备减震机架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种拆卸方便的通信设备减震机架，包括设备底板和设备支架杆，所述设备底板的背面、正面和左右两侧面中心处均开设有第一螺纹槽，并且设备支架杆的靠近设备底板一端固定连接有与第一螺纹槽相适配的第一螺纹凸块，所述设备底板的底部固定连接有连接板，并且连接板的上开设有两个Ｔ性卡槽，所述连接板的上贯穿有与Ｔ性卡槽相适配的两个Ｔ性卡块，左侧Ｔ性卡块的底部设置有两个第一连接件，右侧Ｔ性卡块的底部设置有两个第二连接件，并且第一连接件和第二连接件的上均套接有第一管体，所述第一连接件和第二连接件的底部均固定连接有减震支架，减震支架呈拱形状结构，所述减震支架的底部设置有第二管体。

优选的，所述连接板上Ｔ性卡槽的槽口处均设置有限位板。

优选的，所述第二管体的底部两侧均开设有第三螺纹槽，并且第三螺纹槽的内部设置有与其相适配的第三螺纹凸块，所述第三螺纹凸块的远离第三螺纹槽的一端与减震垫固定连接。

优选的，所述减震支架包括左支架和右支架，且左支架与右支架通过第二螺纹凸块和第二螺纹槽螺纹连接。

优选的，所述设备底板的上表面设置有防滑凸点。

与现有技术相比，本实用新型的有益效果是：

（1）、本实用新型的拆卸方便的通信设备减震机架，通过Ｔ性卡槽与Ｔ性卡块、连接件与第一管体、减震支架与第二管体和螺纹槽与螺纹凸块之间的相互配合连接，可以对整个机架进行拆卸，并且拆卸组装简单，在运输时，缩短了运输的时间和运输劳动力，存放时，只需对该机架进行简单拆卸，减少了机架的存放空间，提高了工作效率。

（2）、本实用新型的拆卸方便的通信设备减震机架，减震支架由左支架和右支架构成，且减震支架呈拱形状结构，拱形状结构可以将力进行扩散，对这个设备起到较好的减震作用，更好的保护通信设备，增强其稳定性。

附图说明

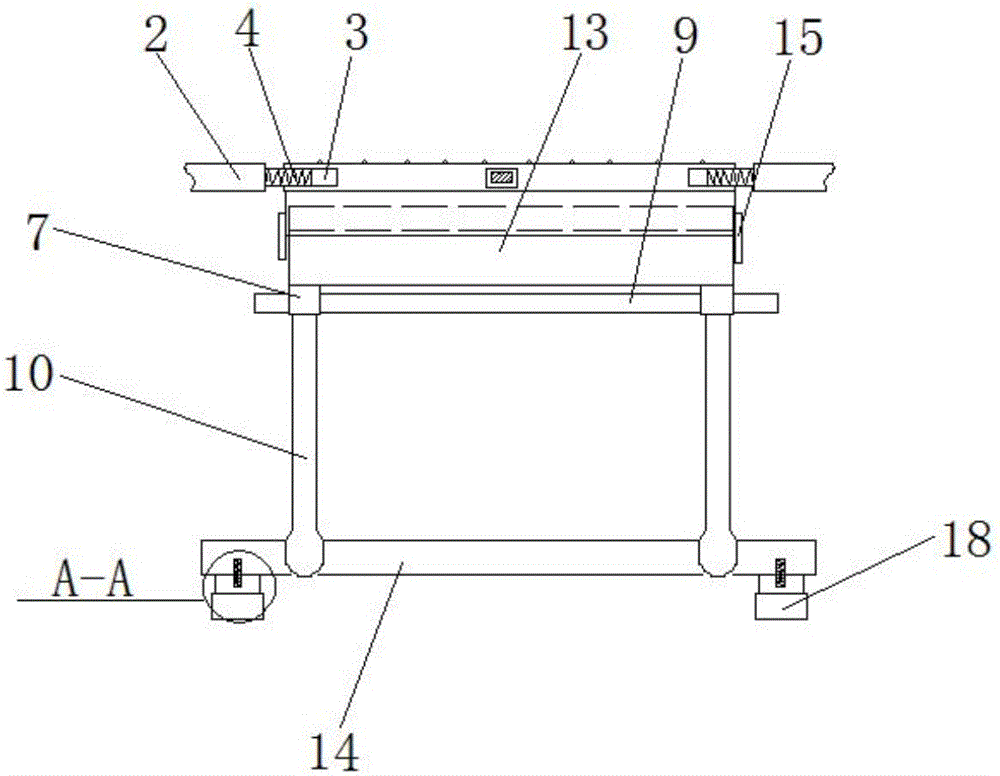

图1为本实用新型正面结构示意图；

图2为本实用新型侧面结构示意图；

图3为本实用新型图2中A-A的放大图。

图中：1设备底板、2设备支架杆、3第一螺纹槽、4第一螺纹凸块、5连接板、6 Ｔ性卡槽、7第一连接件、8第二连接件、9第一管体、10减震支架、11第二螺纹凸块、12第二螺纹槽、13 Ｔ性卡块、14第二管体、15限位板、16第三螺纹槽、17第三螺纹凸块、18减震垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种拆卸方便的通信设备减震机架，包括设备底板1和设备支架杆2，所述设备底板1的背面、正面和左右两侧面中心处均开设有第一螺纹槽3，并且设备支架杆2的靠近设备底板1一端固定连接有与第一螺纹槽3相适配的第一螺纹凸块4，所述设备底板1的底部固定连接有连接板5，所述连接板5起到Ｔ性卡块13与设备底板1之间的连接作用，并且连接板5的上开设有两个Ｔ性卡槽6，所述连接板5的上贯穿有与Ｔ性卡槽6相适配的两个Ｔ性卡块13，左侧Ｔ性卡块13的底部设置有两个第一连接件7，右侧Ｔ性卡块13的底部设置有两个第二连接件8，并且第一连接件7和第二连接件8的上均套接有第一管体9，所述第一连接件7和第二连接件8的底部均固定连接有减震支架10，所述第一连接件7和第二连接件8对Ｔ性卡块13和减震支架10之间的连接固定作用，减震支架10呈拱形状结构，拱形状结构可以将力进行扩散，对这个设备起到较好的减震作用，更好的保护通信设备，增强其稳定性，所述减震支架10的底部设置有第二管体14，通过Ｔ性卡槽6与Ｔ性卡块13、连接件与第一管体9、减震支架10与第二管体14和螺纹槽与螺纹凸块之间的相互配合连接，可以对整个机架进行拆卸，并且拆卸组装简单，在运输时，缩短了运输的时间和运输劳动力，存放时，只需对该机架进行简单拆卸，减少了机架的存放空间，提高了工作效率，所述连接板5上Ｔ性卡槽6的槽口处均设置有限位板15，所述限位板15对Ｔ性卡块13的限位作用，防止在使用时Ｔ性卡块13的不稳定性，所述第二管体14的底部两侧均开设有第三螺纹槽16，并且第三螺纹槽16的内部设置有与其相适配的第三螺纹凸块17，所述第三螺纹凸块17的远离第三螺纹槽16的一端与减震垫18固定连接，所述减震垫18更加一步的对整个设备起到减震效果，所述减震支架10包括左支架和右支架，且左支架与右支架通过第二螺纹凸块1的1和第二螺纹槽12螺纹连接，所述设备底板1的上表面设置有防滑凸点。

工作原理：拆卸方便的通信设备减震机架，在使用时，将设备底板1底部设有的连接板5与Ｔ性卡块13滑动连接，在Ｔ性卡块13底部设置有连接件，连接件上套接有第一管体9，其底部设置有减震支架10，减震支架10左支架和右支架通过第二螺纹凸块1的1和第二螺纹槽12螺纹连接，并且减震支架10的底部设置有第二管体14，更加的对设备起到稳定性的作用，且第二管体14的底部还设置有减震垫18，并且在设备底板1的背面、正面和左右两侧面通过第一螺纹槽3和第一螺纹凸块4螺纹连接有设备支架杆2，缩短了运输的时间和运输劳动力，减少了机架的存放空间，提高了工作效率，增强其稳定性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
